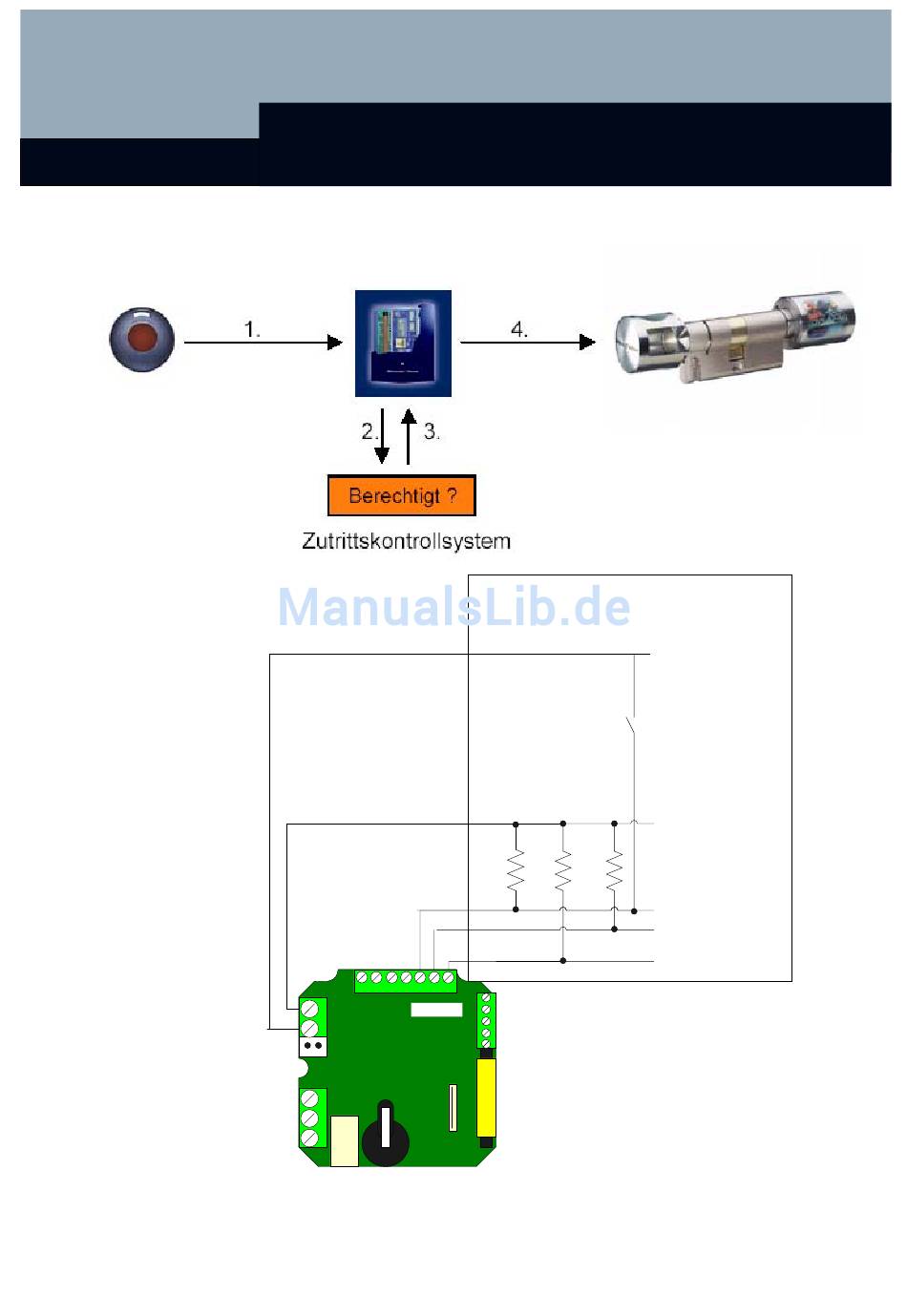

7.7.1 Das Smart Relais im Omron Modus

+ / ~
{
Netzteil
- / ~
Batterie SREL.BAT
{
Relais
SmartRelais SREL, SREL.ZK, SREL.ADV
F3 F2 F1
NC
COM
NO
Externes Zutrittskontroll- oder
Zeiterfassungssystem
GND
Freischalt Relais
+ 5..12VDC
1 K
1 K 1 K Pull Up Widerstände
CLS
Clock / D1
Data / D0
Brown
}
White
Externe Antenne
Green
SREL.AV
Grey
Yellow
