Wenn der Strom für die externe Komponente größer als 10 mA ist, dann muss
diese Komponente über eine externe Spannungsversorgung gespeist werden.
In diesem Fall sollte der Anschluss wie folgt vorgenommen werden:
+ / ~
{
Netzteil
- / ~
Batterie SREL.BAT
NC
{
Relais
COM
NO

7.7.10 Unberechtigte Zutritte protokollieren

Nur für SREL.ZK und SREL.ADV
Normalerweise werden nur berechtigte Transponderbetätigungen protokolliert. Wenn
gewünscht wird, auch den Versuch der Türöffnung mit einem unberechtigten Trans-
ponder zu erfassen, muss diese Option gewählt werden.

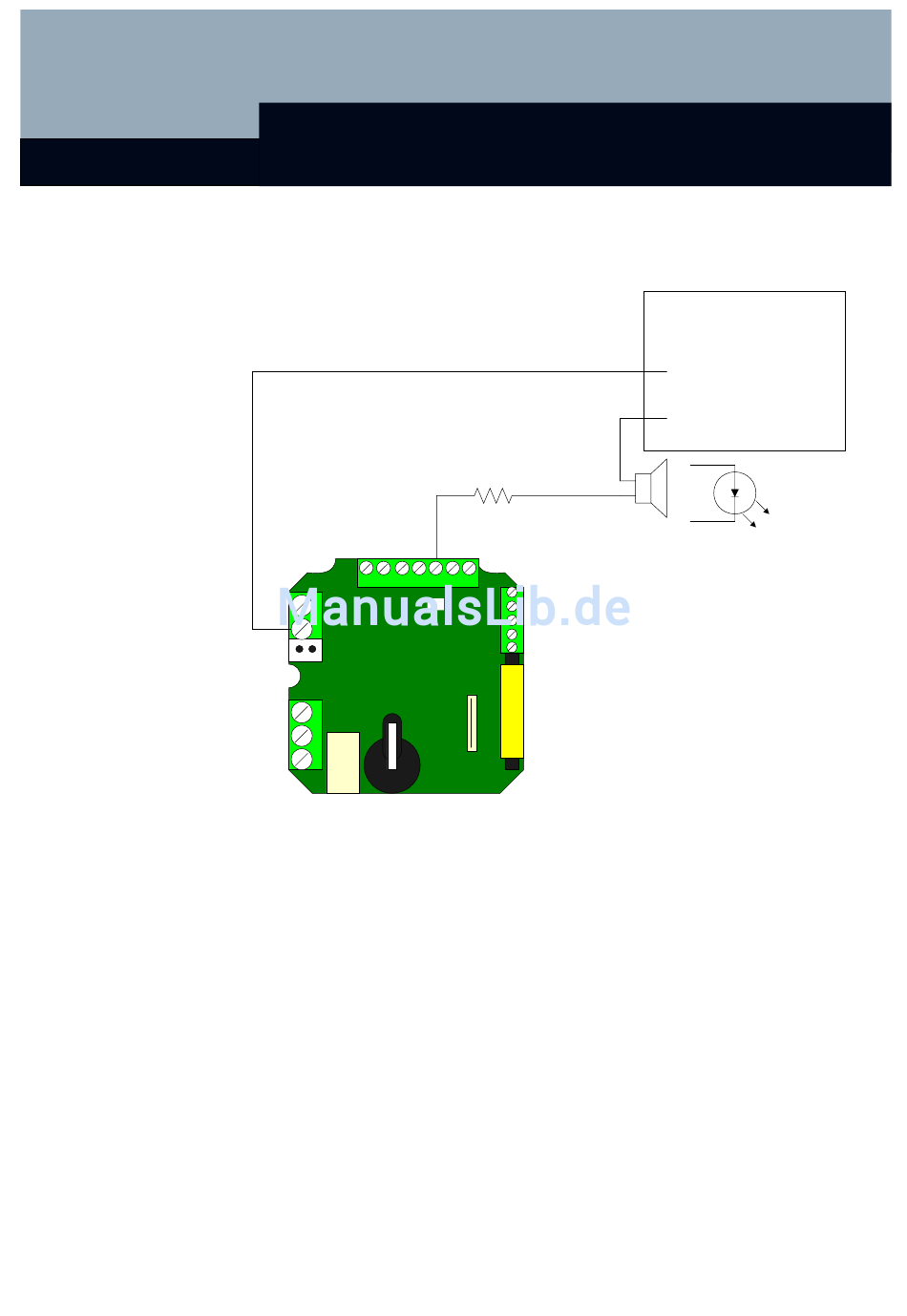

SmartRelais SREL, SREL.ZK, SREL.ADV
Evtl. Widerstand zur
Leistungsbegrenzung.
Der Ausgang F3 verträgt
F3
max. 50 mA
Entweder Buzzer oder LED
Brown
}
White
Externe Antenne
Green
SREL.AV
Grey
Yellow
Ext. Netzteil
GND
Maximal + 24V
