Als Optionen stehen zur Verfügung:
•
Wiegand 33 bit
•
Wiegand 26 bit
•
Primion
•
Siemens
•
Kaba Benzing
•
Gantner Legic
•
Isgus
Entsprechende Verkablungsangaben finden Sie im Kapitel „Das Smart Relais als
serielle Schnittstelle".
7.7.8

Begrenzte Reichweite

Bei Auswahl dieser Option wird die Lesereichweite Transponder
ca. 1,5 m auf ca. 0,4 m begrenzt. Diese Option kann z.B. benutzt werden, wenn meh-
rere Smart Relais sich in unmittelbarer Nähe zueinander befinden, und einzelne
Transponder an mehreren Smart Relais berechtigt sind.

7.7.9 Externer Piepser/ Externe LED

Nur für SREL.ADV
Normalerweise ist das Smart Relais für den Anschluss einer LED konfiguriert. Wenn
als externer Signalgeber ein Piepser oder Buzzer angeschlossen wird, ist diese Opti-
on anzukreuzen. Dadurch kann der Piepser / Buzzer anstelle der LED für eine akusti-
sche Quittierung verwendet werden.

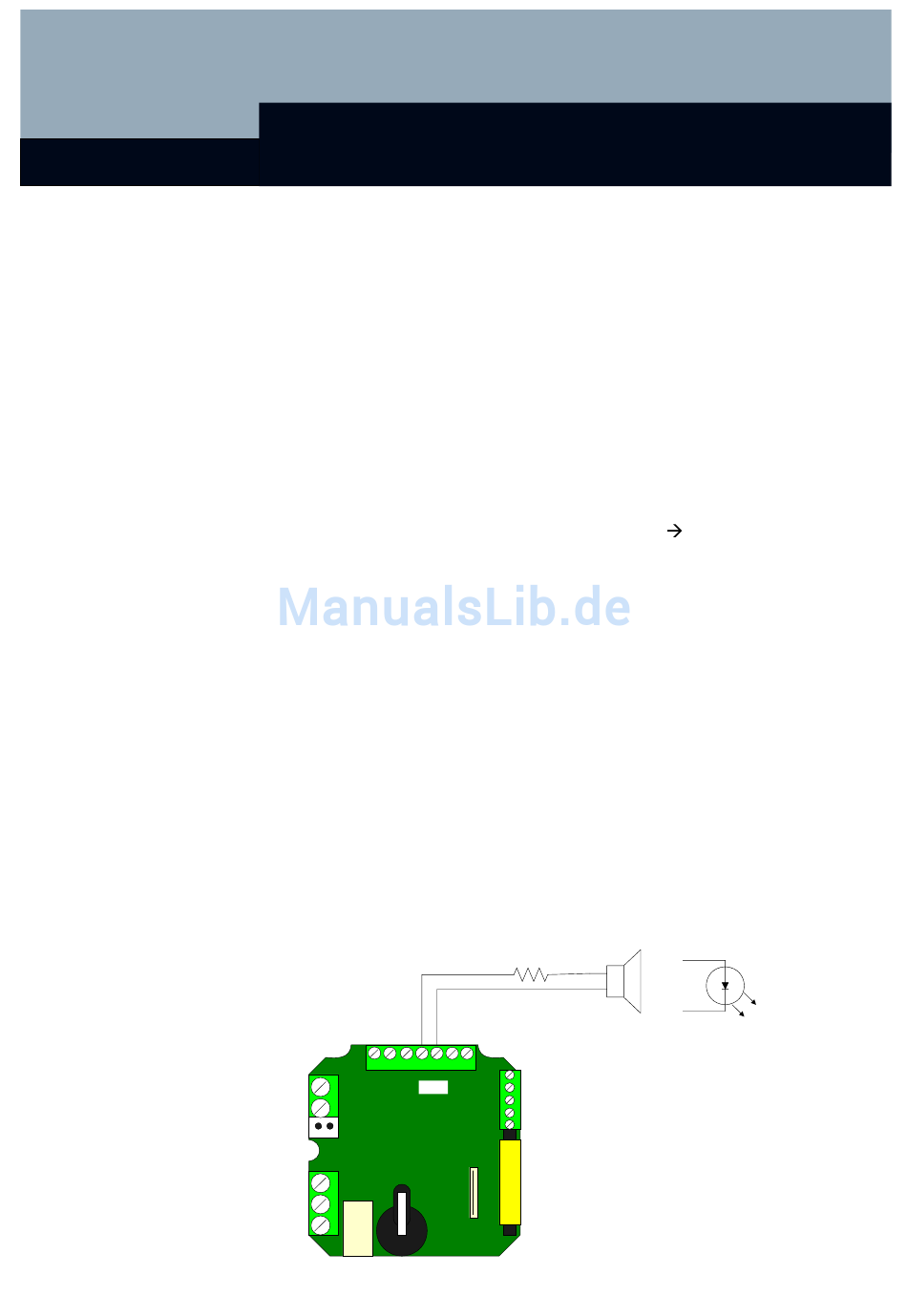

Für den Fall, dass die angeschlossene Komponente einen maximalen Strom
von weniger als 10 mA bei 3VDC benötigt, kann der Anschlussplan wie folgt
aussehen:
{
Netzteil
Batterie SREL.BAT
{
Relais
SmartRelais SREL, SREL.ZK, SREL.ADV
+ / ~ V+ F3
- / ~
NC
COM
NO
Evtl. Widerstand zur
Leistungsbegrenzung.
Der Ausgang V+ liefert
max. 10 mA bei 3VDC
Entweder Buzzer oder LED
Brown
}
White
Externe Antenne
Green
SREL.AV
Grey
Yellow
