Korg TRITON RACK Einbauanleitung Seite 4

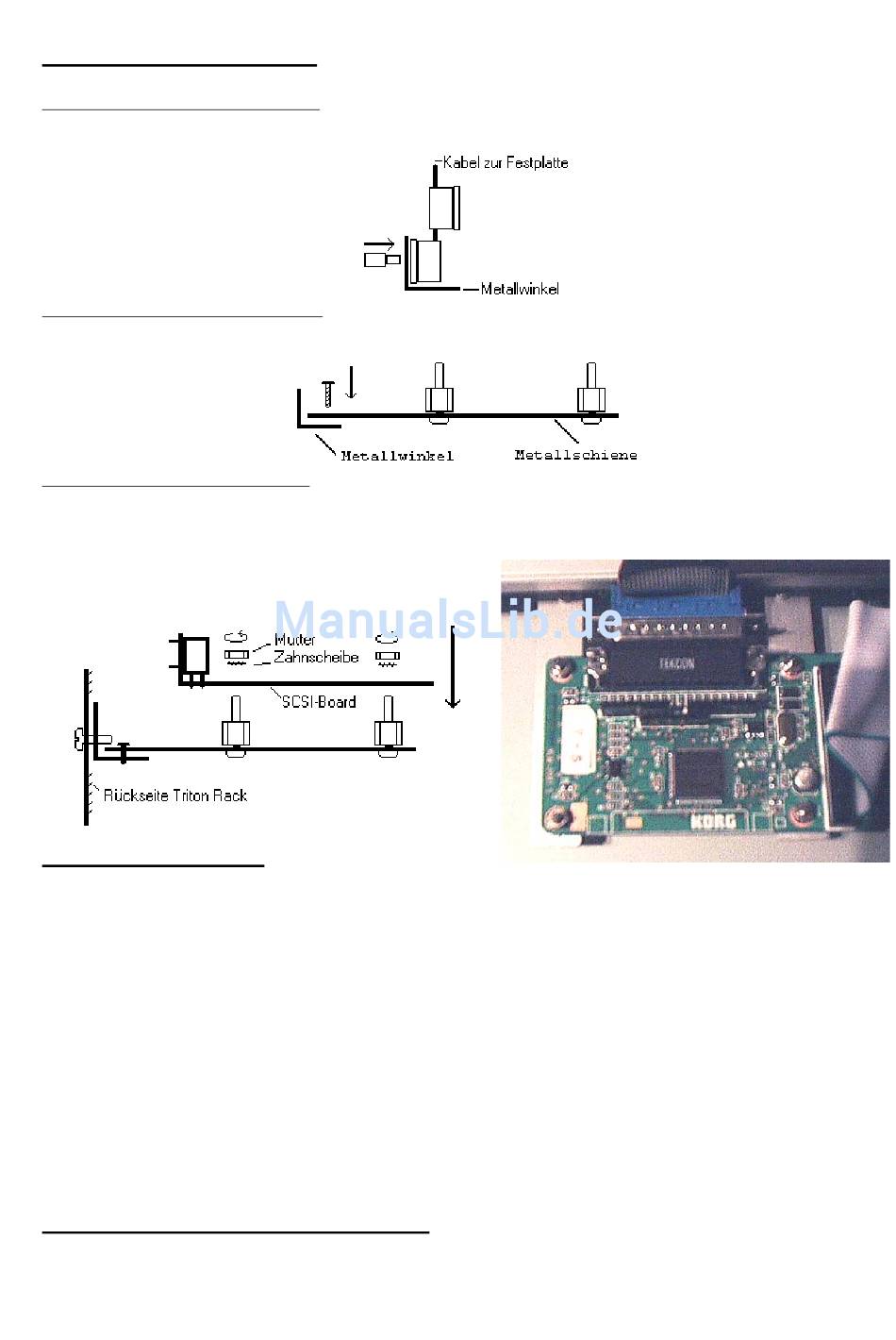

5. Einbau des SCSI Boards
5.1 Ummontieren des Haltewinkels
Nehmen Sie Ihr SCSI Board heraus, und Schrauben Sie nun den Haltewinkel ab. Diesen Haltewinkel
befestigen Sie nun an der Buchse des Flachbandkabels. (Abbildung 1)
5.2 Befestigung der Metallschienen
In Plastikbeutel 2 befinden sich zwei Metallschienen. Schrauben Sie nun die Metallschiene mit den 2
Blechschrauben an dem Metallwinkel fest. (Siehe Abbildung 2)
5.3 Befestigung des SCSI Boards
Stecken Sie nun das SCSI-Board auf die Flachbandleitung und Schrauben Sie es an der Metallschiene
fest (mit den Muttern die Sie zuvor abgenommen haben).
6. Ändern der SCSI ID
Bevor Sie den Triton wieder schließen solten Sie sich überlegen welche SCSI-ID Ihre Festplatte haben
soll. Werkseitig ist das Board auf ID 1 eingestellt, Sie können jedoch mit Hilfe von Jumpern eine andere
SCSI-ID auf dem SCSI zu IDE Board einstellen:
Folgende SCSI-ID ergeben sich bei folgenden Einstellungen von Jumper 1:
SCSI-ID: 4 2 1
ID 0: : : :
ID 1: : : |
ID 2: : | :
ID 3: : | |
ID 4: | : :
ID 5: | : |
ID 6: | | :
ID 7: | | :
7. Schließen des KORG Tritons Racks
Bevor Sie das Triton Rack wieder zuschrauben achten Sie darauf das das SCSI Flachbandkabel ordentlich
verlegt ist. Und nicht eingeklemmt wird. Schrauben Sie den Deckel wieder auf .Fertig !
: = ohne Jumper (offen)
| = mit Jumper (geschlossen)
