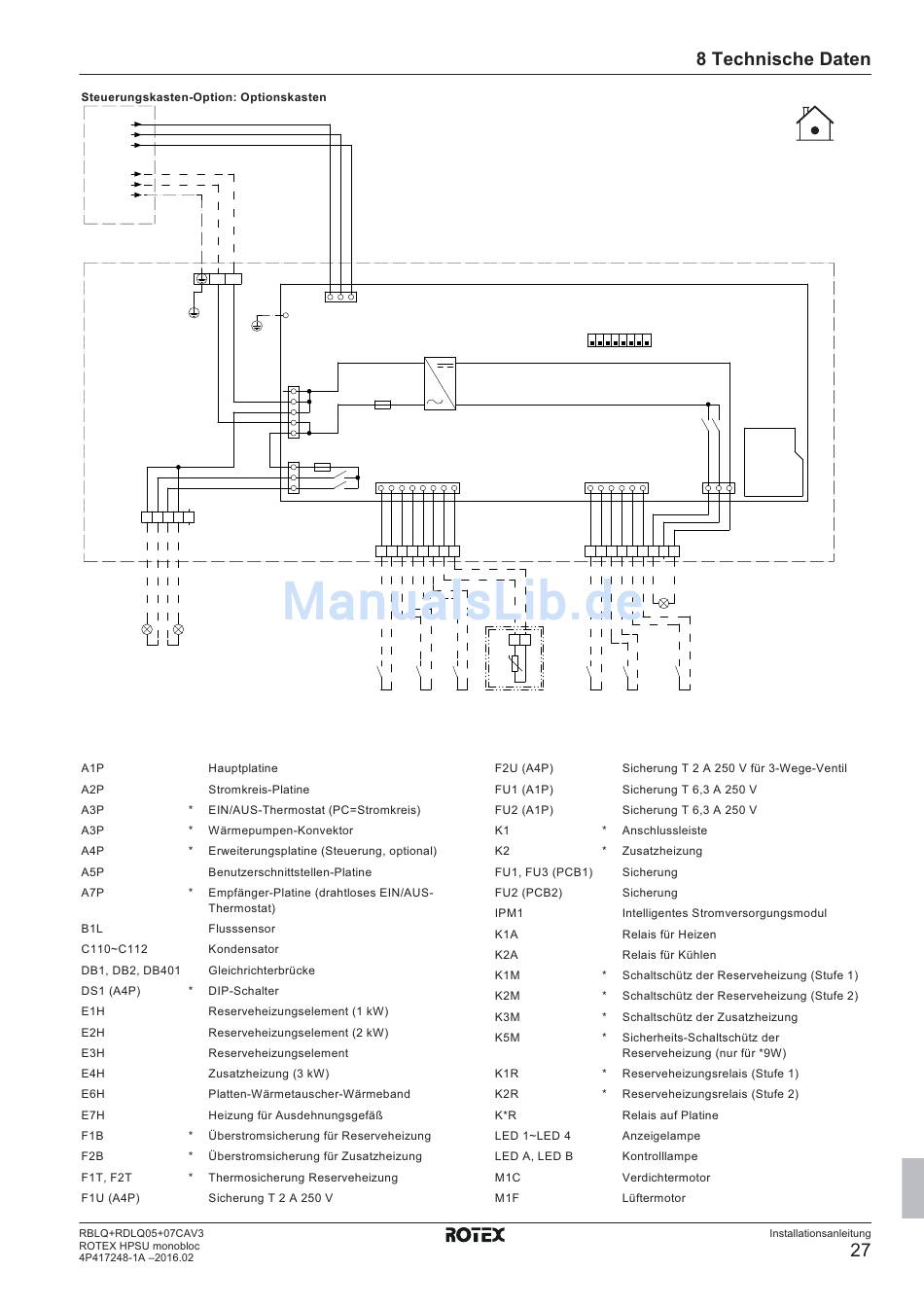

Rotex RBLQ05CAV3 Installationsanleitung Seite 28

A4P/X5A.1
A4P/X5A.2
A4P/X5A.3
X1M/L
X1M/N
X1M/PE
Schaltkasten
Optionskasten
L N
X1M
X8M
1 2 3 4 5
EIN/AUS-Ausgang für Ext. Wärmequelle
Raumheizung/-kühlung Max. Spannung 250 V AC
Max. Spannung 250 V AC Max. Last 1 A
Max. Last 1 A Min. Last 10 mAe
Min. Last 10 mA
X5A
1 2 3
GND
X1A
F1U
5
+12V
4
3
2
1
X2A
F2U
1
1 2 3 4 5 6 7 8
2
3
X2M 5 6 3 4 1 2 1a 2a
S1P S2P S3P
Leistungsbegrenzung Digitaleingänge:
5 V DC Erkennung
(Spannung wird durch Platine geliefert)
DS1
ON
OFF
8 7 6 5 4 3 2 1
1 2 3 4 5 6
X3A X4A
X2M 7 8 9 10 11 12
1 2
R6T
S5P S6P
-t°
Stromzählereingänge:
externer Innentemperatur-
5 V DC - Impulserfassung
fühler (Option)
(Spannung wird durch Platine
geliefert)
A4P
1 2 3
X14A
13 14 15
Alarmausgang
Max. Last 150 mA - 12 V DC
S4P
Leistungsbegrenzungs-
Digitaleingang:
5 V DC Erkennung
(Spannung wird durch Platine geliefert)
4D094176-1C_Seite 10
