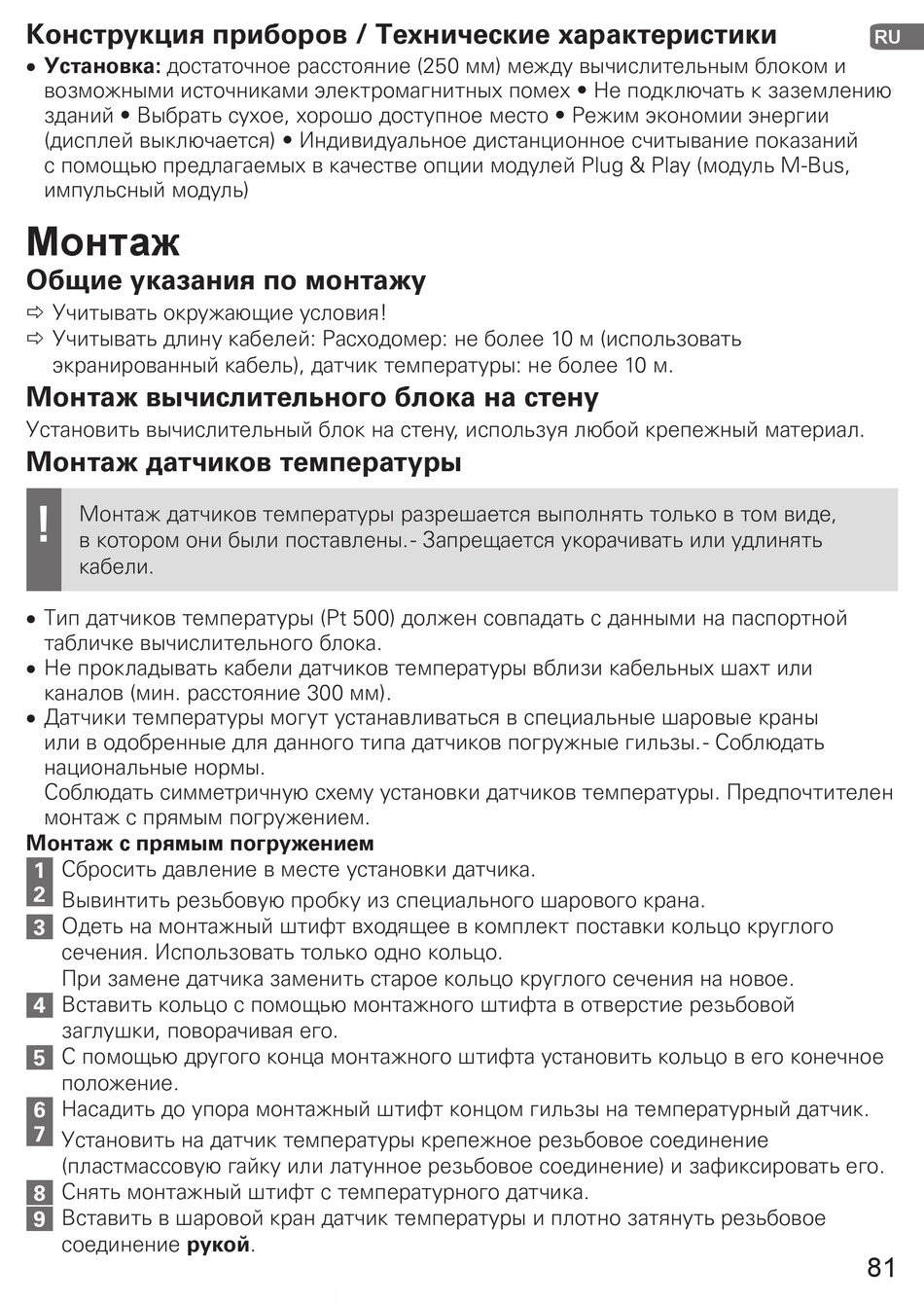

techem classic S3 (MID) Betriebsanleitung Seite 81

Конструкция приборов / Технические характеристики
• Установка: достаточное расстояние (250 мм) между вычислительным блоком и
возможными источниками электромагнитных помех • Не подключать к заземлению
зданий • Выбрать сухое, хорошо доступное место • Режим экономии энергии
(дисплей выключается) • Индивидуальное дистанционное считывание показаний
с помощью предлагаемых в качестве опции модулей Plug & Play (модуль M-Bus,
импульсный модуль)
Монтаж
Общие указания по монтажу
Ö Учитывать окружающие условия!
Ö Учитывать длину кабелей: Расходомер: не более 10 м (использовать
экранированный кабель), датчик температуры: не более 10 м.
Монтаж вычислительного блока на стену
Установить вычислительный блок на стену, используя любой крепежный материал.
Монтаж датчиков температуры
!
Монтаж датчиков температуры разрешается выполнять только в том виде,
в котором они были поставлены. - Запрещается укорачивать или удлинять
кабели.
• Тип датчиков температуры (Pt 500) должен совпадать с данными на паспортной
табличке вычислительного блока.
• Не прокладывать кабели датчиков температуры вблизи кабельных шахт или
каналов (мин. расстояние 300 мм).
• Датчики температуры могут устанавливаться в специальные шаровые краны
или в одобренные для данного типа датчиков погружные гильзы. - Соблюдать
национальные нормы.
Соблюдать симметричную схему установки датчиков температуры. Предпочтителен
монтаж с прямым погружением.
Монтаж с прямым погружением
1 Сбросить давление в месте установки датчика.
2
Вывинтить резьбовую пробку из специального шарового крана.
3 Одеть на монтажный штифт входящее в комплект поставки кольцо круглого
сечения. Использовать только одно кольцо.
При замене датчика заменить старое кольцо круглого сечения на новое.
4 Вставить кольцо с помощью монтажного штифта в отверстие резьбовой
заглушки, поворачивая его.
5 С помощью другого конца монтажного штифта установить кольцо в его конечное
положение.
6 Насадить до упора монтажный штифт концом гильзы на температурный датчик.
7
Установить на датчик температуры крепежное резьбовое соединение
(пластмассовую гайку или латунное резьбовое соединение) и зафиксировать его.
Снять монтажный штифт с температурного датчика.
8
9 Вставить в шаровой кран датчик температуры и плотно затянуть резьбовое
соединение рукой.
