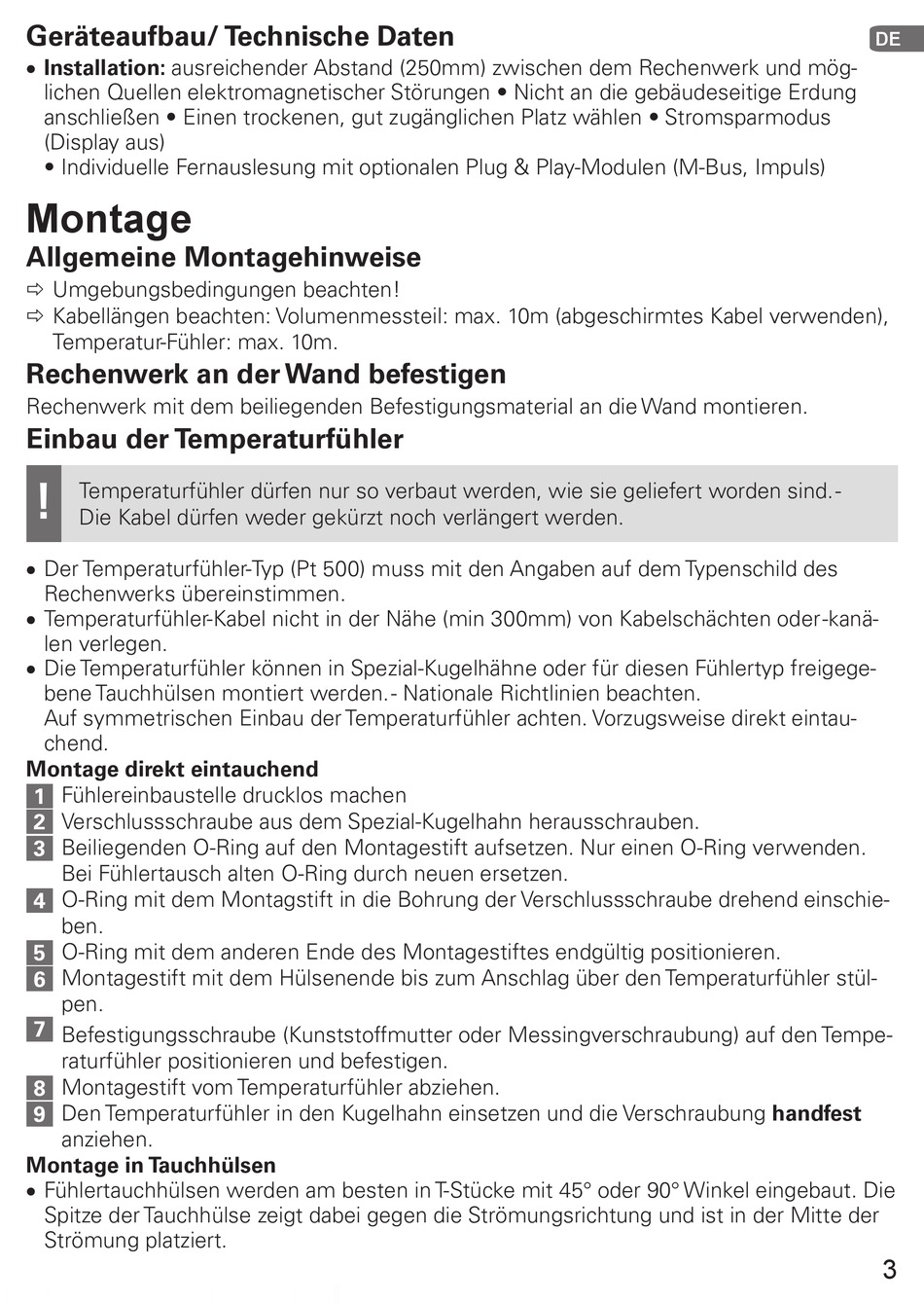

Geräteaufbau/ Technische Daten
• Installation: ausreichender Abstand (250mm) zwischen dem Rechenwerk und mög-
lichen Quellen elektromagnetischer Störungen • Nicht an die gebäudeseitige Erdung
anschließen • Einen trockenen, gut zugänglichen Platz wählen • Stromsparmodus
(Display aus)
• Individuelle Fernauslesung mit optionalen Plug & Play-Modulen (M-Bus, Impuls)
Montage
Allgemeine Montagehinweise
Ö Umgebungsbedingungen beachten!
Ö Kabellängen beachten: Volumenmessteil: max. 10m (abgeschirmtes Kabel verwenden),
Temperatur-Fühler: max. 10m.
Rechenwerk an der Wand befestigen
Rechenwerk mit dem beiliegenden Befestigungsmaterial an die Wand montieren.
Einbau der Temperaturfühler
!
Temperaturfühler dürfen nur so verbaut werden, wie sie geliefert worden sind. -
Die Kabel dürfen weder gekürzt noch verlängert werden.
• Der Temperaturfühler-Typ (Pt 500) muss mit den Angaben auf dem Typenschild des
Rechenwerks übereinstimmen.
• Temperaturfühler-Kabel nicht in der Nähe (min 300mm) von Kabelschächten oder -kanä-
len verlegen.
• Die Temperaturfühler können in Spezial-Kugelhähne oder für diesen Fühlertyp freigege-
bene Tauchhülsen montiert werden. - Nationale Richtlinien beachten.
Auf symmetrischen Einbau der Temperaturfühler achten. Vorzugsweise direkt eintau-
chend.
Montage direkt eintauchend
1
Fühlereinbaustelle drucklos machen
2
Verschlussschraube aus dem Spezial-Kugelhahn herausschrauben.
3
Beiliegenden O-Ring auf den Montagestift aufsetzen. Nur einen O-Ring verwenden.
Bei Fühlertausch alten O-Ring durch neuen ersetzen.
O-Ring mit dem Montagstift in die Bohrung der Verschlussschraube drehend einschie-
4
ben.
5
O-Ring mit dem anderen Ende des Montagestiftes endgültig positionieren.
6
Montagestift mit dem Hülsenende bis zum Anschlag über den Temperaturfühler stül-
pen.
7
Befestigungsschraube (Kunststoffmutter oder Messingverschraubung) auf den Tempe-
raturfühler positionieren und befestigen.
8
Montagestift vom Temperaturfühler abziehen.
Den Temperaturfühler in den Kugelhahn einsetzen und die Verschraubung handfest
9
anziehen.
Montage in Tauchhülsen
• Fühlertauchhülsen werden am besten in T-Stücke mit 45° oder 90° Winkel eingebaut. Die
Spitze der Tauchhülse zeigt dabei gegen die Strömungsrichtung und ist in der Mitte der
Strömung platziert.
