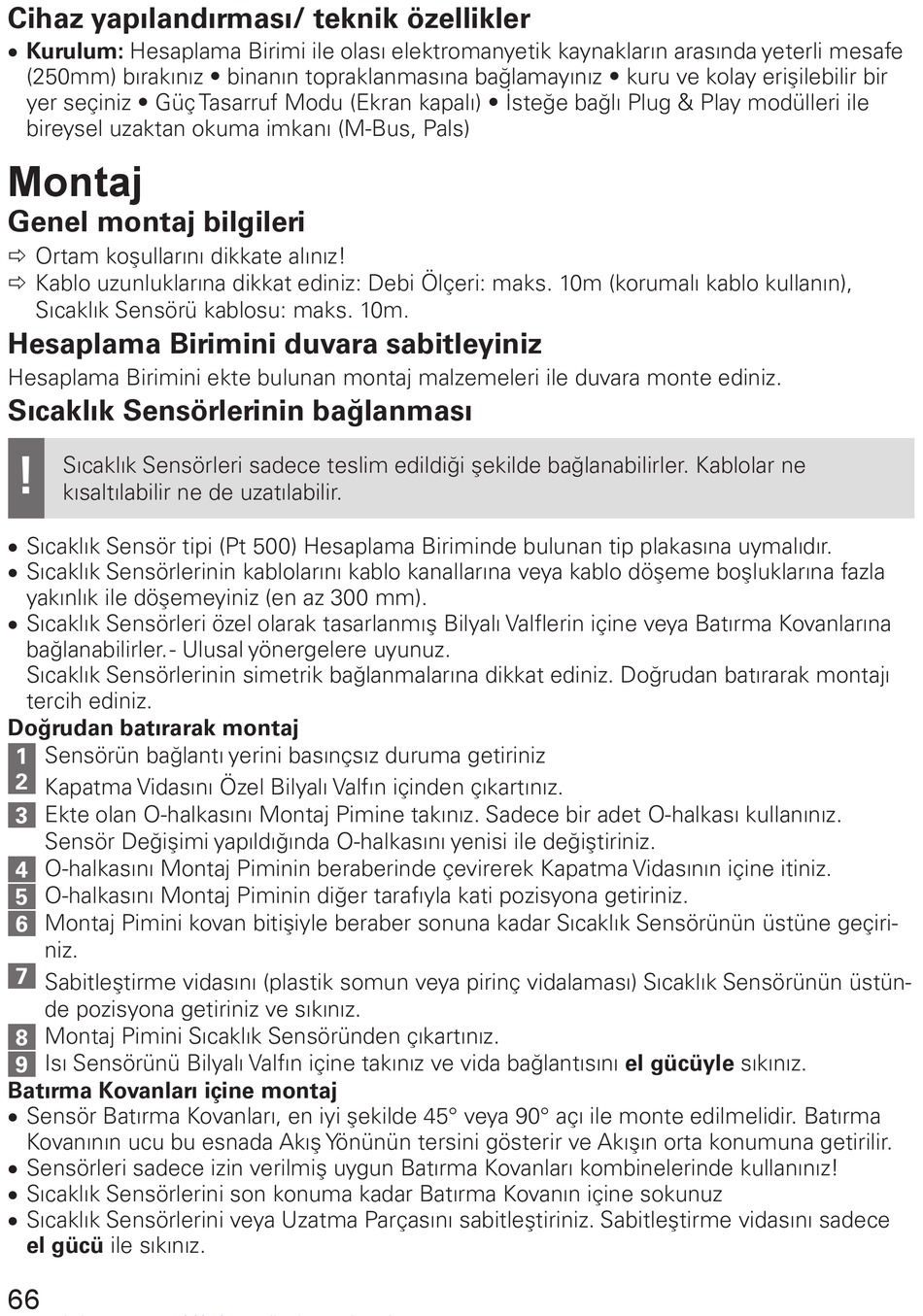

techem classic S3 (MID) Betriebsanleitung Seite 66

Cihaz yapılandırması/ teknik özellikler
• Kurulum: Hesaplama Birimi ile olası elektromanyetik kaynakların arasında yeterli mesafe
(250mm) bırakınız • binanın topraklanmasına bağlamayınız • kuru ve kolay erişilebilir bir
yer seçiniz • Güç Tasarruf Modu (Ekran kapalı) • İsteğe bağlı Plug & Play modülleri ile
bireysel uzaktan okuma imkanı (M-Bus, Pals)
Montaj
Genel montaj bilgileri
Ö Ortam koşullarını dikkate alınız!
Ö Kablo uzunluklarına dikkat ediniz: Debi Ölçeri: maks. 10m (korumalı kablo kullanın),
Sıcaklık Sensörü kablosu: maks. 10m.
Hesaplama Birimini duvara sabitleyiniz
Hesaplama Birimini ekte bulunan montaj malzemeleri ile duvara monte ediniz.
Sıcaklık Sensörlerinin bağlanması
!
Sıcaklık Sensörleri sadece teslim edildiği şekilde bağlanabilirler. Kablolar ne
kısaltılabilir ne de uzatılabilir.
• Sıcaklık Sensör tipi (Pt 500) Hesaplama Biriminde bulunan tip plakasına uymalıdır.
• Sıcaklık Sensörlerinin kablolarını kablo kanallarına veya kablo döşeme boşluklarına fazla
yakınlık ile döşemeyiniz (en az 300 mm).
• Sıcaklık Sensörleri özel olarak tasarlanmış Bilyalı Valflerin içine veya Batırma Kovanlarına
bağlanabilirler. - Ulusal yönergelere uyunuz.
Sıcaklık Sensörlerinin simetrik bağlanmalarına dikkat ediniz. Doğrudan batırarak montajı
tercih ediniz.
Doğrudan batırarak montaj
Sensörün bağlantı yerini basınçsız duruma getiriniz
1
2
Kapatma Vidasını Özel Bilyalı Valfın içinden çıkartınız.
Ekte olan O-halkasını Montaj Pimine takınız. Sadece bir adet O-halkası kullanınız.
3
Sensör Değişimi yapıldığında O-halkasını yenisi ile değiştiriniz.
4 O-halkasını Montaj Piminin beraberinde çevirerek Kapatma Vidasının içine itiniz.
5 O-halkasını Montaj Piminin diğer tarafıyla kati pozisyona getiriniz.
6 Montaj Pimini kovan bitişiyle beraber sonuna kadar Sıcaklık Sensörünün üstüne geçiri-
niz.
7
Sabitleştirme vidasını (plastik somun veya pirinç vidalaması) Sıcaklık Sensörünün üstün-
de pozisyona getiriniz ve sıkınız.
8 Montaj Pimini Sıcaklık Sensöründen çıkartınız.
Isı Sensörünü Bilyalı Valfın içine takınız ve vida bağlantısını el gücüyle sıkınız.
9
Batırma Kovanları içine montaj
• Sensör Batırma Kovanları, en iyi şekilde 45° veya 90° açı ile monte edilmelidir. Batırma
Kovanının ucu bu esnada Akış Yönünün tersini gösterir ve Akışın orta konumuna getirilir.
• Sensörleri sadece izin verilmiş uygun Batırma Kovanları kombinelerinde kullanınız!
• Sıcaklık Sensörlerini son konuma kadar Batırma Kovanın içine sokunuz
• Sıcaklık Sensörlerini veya Uzatma Parçasını sabitleştiriniz. Sabitleştirme vidasını sadece
el gücü ile sıkınız.
