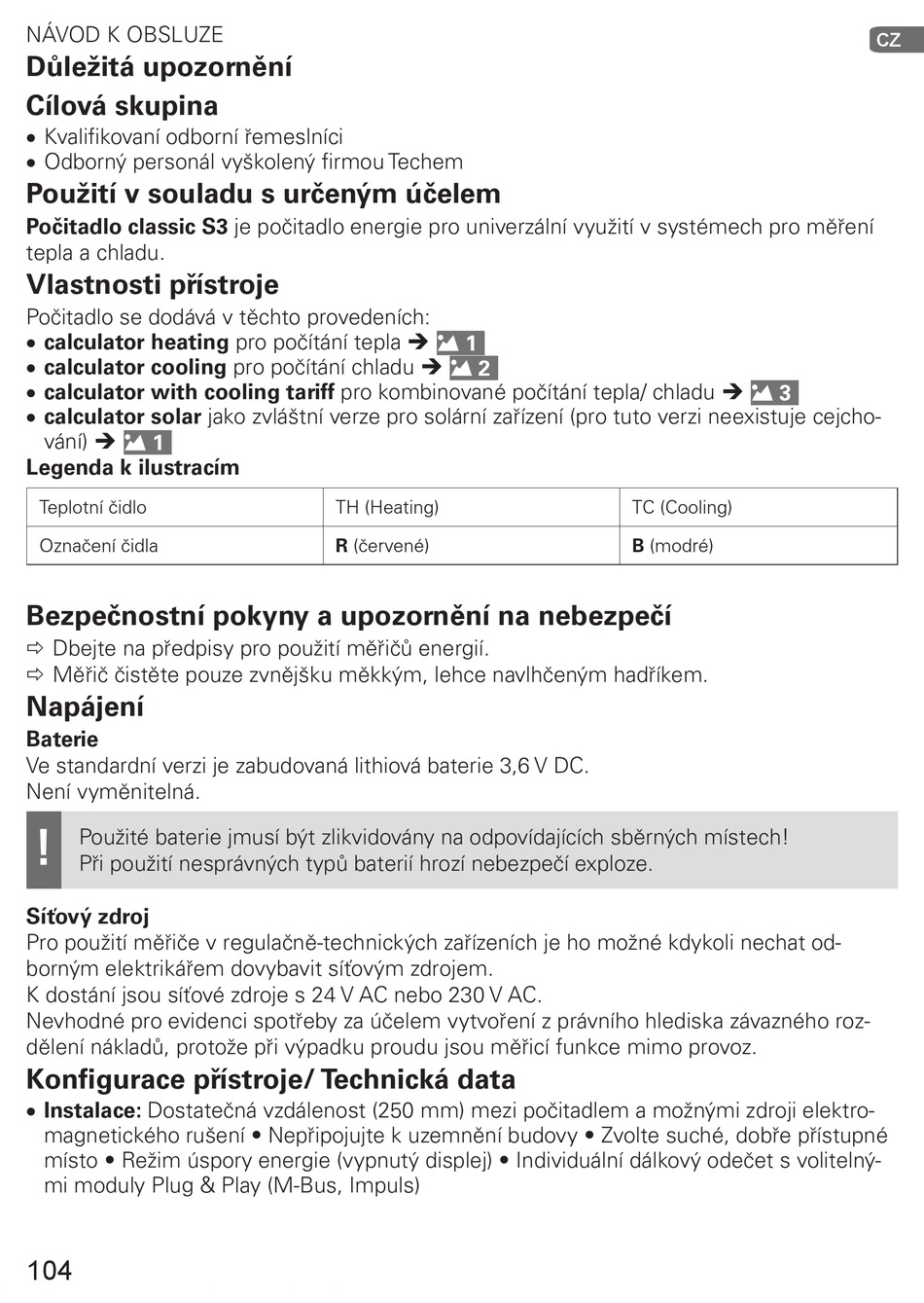

techem classic S3 (MID) Betriebsanleitung Seite 104

NÁVOD K OBSLUZE
Důležitá upozornění
Cílová skupina
• Kvalifikovaní odborní řemeslníci
• Odborný personál vyškolený firmou Techem
Použití v souladu s určeným účelem
Počitadlo classic S3 je počitadlo energie pro univerzální využití v systémech pro měření
tepla a chladu.
Vlastnosti přístroje
Počitadlo se dodává v těchto provedeních:
• calculator heating pro počítání tepla 
• calculator cooling pro počítání chladu 
• calculator with cooling tariff pro kombinované počítání tepla/ chladu 
• calculator solar jako zvláštní verze pro solární zařízení (pro tuto verzi neexistuje cejcho-
vání)  1
Legenda k ilustracím
Teplotní čidlo
Označení čidla
Bezpečnostní pokyny a upozornění na nebezpečí
Ö Dbejte na předpisy pro použití měřičů energií.
Ö Měřič čistěte pouze zvnějšku měkkým, lehce navlhčeným hadříkem.
Napájení
Baterie
Ve standardní verzi je zabudovaná lithiová baterie 3,6 V DC.
Není vyměnitelná.
!
Použité baterie jmusí být zlikvidovány na odpovídajících sběrných místech!
Při použití nesprávných typů baterií hrozí nebezpečí exploze.
Síťový zdroj
Pro použití měřiče v regulačně-technických zařízeních je ho možné kdykoli nechat od-
borným elektrikářem dovybavit síťovým zdrojem.
K dostání jsou síťové zdroje s 24 V AC nebo 230 V AC.
Nevhodné pro evidenci spotřeby za účelem vytvoření z právního hlediska závazného roz-
dělení nákladů, protože při výpadku proudu jsou měřicí funkce mimo provoz.
Konfigurace přístroje/ Technická data
• Instalace: Dostatečná vzdálenost (250 mm) mezi počitadlem a možnými zdroji elektro-
magnetického rušení • Nepřipojujte k uzemnění budovy • Zvolte suché, dobře přístupné
místo • Režim úspory energie (vypnutý displej) • Individuální dálkový odečet s volitelný-
mi moduly Plug & Play (M-Bus, Impuls)
104
1
2
TH (Heating)
R (červené)
3
TC (Cooling)
B (modré)
CZ
