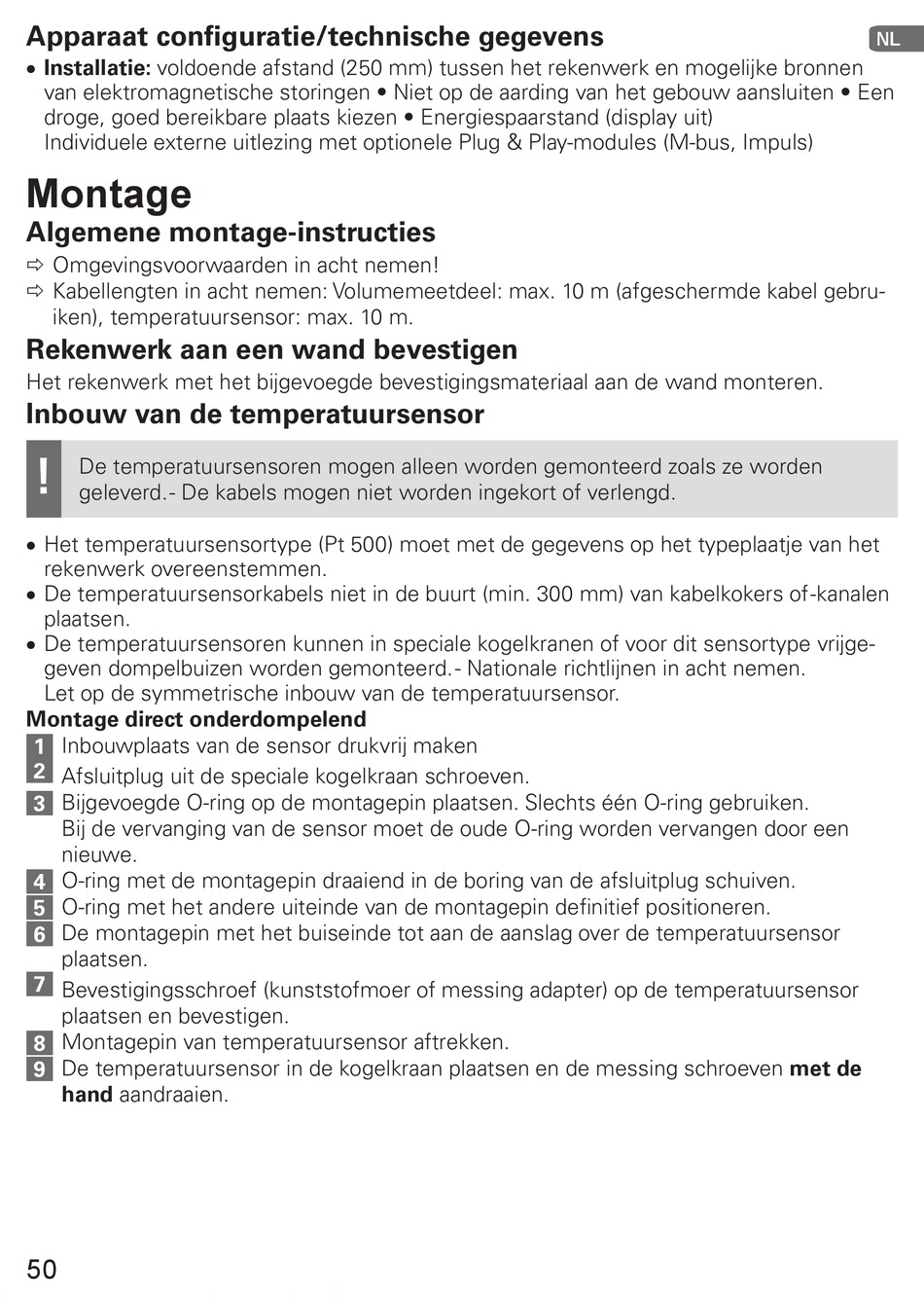

Apparaat configuratie/technische gegevens

• Installatie: voldoende afstand (250 mm) tussen het rekenwerk en mogelijke bronnen
van elektromagnetische storingen • Niet op de aarding van het gebouw aansluiten • Een
droge, goed bereikbare plaats kiezen • Energiespaarstand (display uit)
Individuele externe uitlezing met optionele Plug & Play-modules (M-bus, Impuls)
Montage
Algemene montage-instructies
Ö Omgevingsvoorwaarden in acht nemen!
Ö Kabellengten in acht nemen: Volumemeetdeel: max. 10 m (afgeschermde kabel gebru-
iken), temperatuursensor: max. 10 m.
Rekenwerk aan een wand bevestigen
Het rekenwerk met het bijgevoegde bevestigingsmateriaal aan de wand monteren.
Inbouw van de temperatuursensor
!
De temperatuursensoren mogen alleen worden gemonteerd zoals ze worden
geleverd. - De kabels mogen niet worden ingekort of verlengd.
• Het temperatuursensortype (Pt 500) moet met de gegevens op het typeplaatje van het
rekenwerk overeenstemmen.
• De temperatuursensorkabels niet in de buurt (min. 300 mm) van kabelkokers of -kanalen
plaatsen.
• De temperatuursensoren kunnen in speciale kogelkranen of voor dit sensortype vrijge-
geven dompelbuizen worden gemonteerd. - Nationale richtlijnen in acht nemen.
Let op de symmetrische inbouw van de temperatuursensor.
Montage direct onderdompelend
1 Inbouwplaats van de sensor drukvrij maken
2
Afsluitplug uit de speciale kogelkraan schroeven.
3 Bijgevoegde O-ring op de montagepin plaatsen. Slechts één O-ring gebruiken.
Bij de vervanging van de sensor moet de oude O-ring worden vervangen door een
nieuwe.
4 O-ring met de montagepin draaiend in de boring van de afsluitplug schuiven.
5 O-ring met het andere uiteinde van de montagepin definitief positioneren.
6 De montagepin met het buiseinde tot aan de aanslag over de temperatuursensor
plaatsen.
7
Bevestigingsschroef (kunststofmoer of messing adapter) op de temperatuursensor
plaatsen en bevestigen.
8 Montagepin van temperatuursensor aftrekken.
De temperatuursensor in de kogelkraan plaatsen en de messing schroeven met de
9
hand aandraaien.
50
NL
