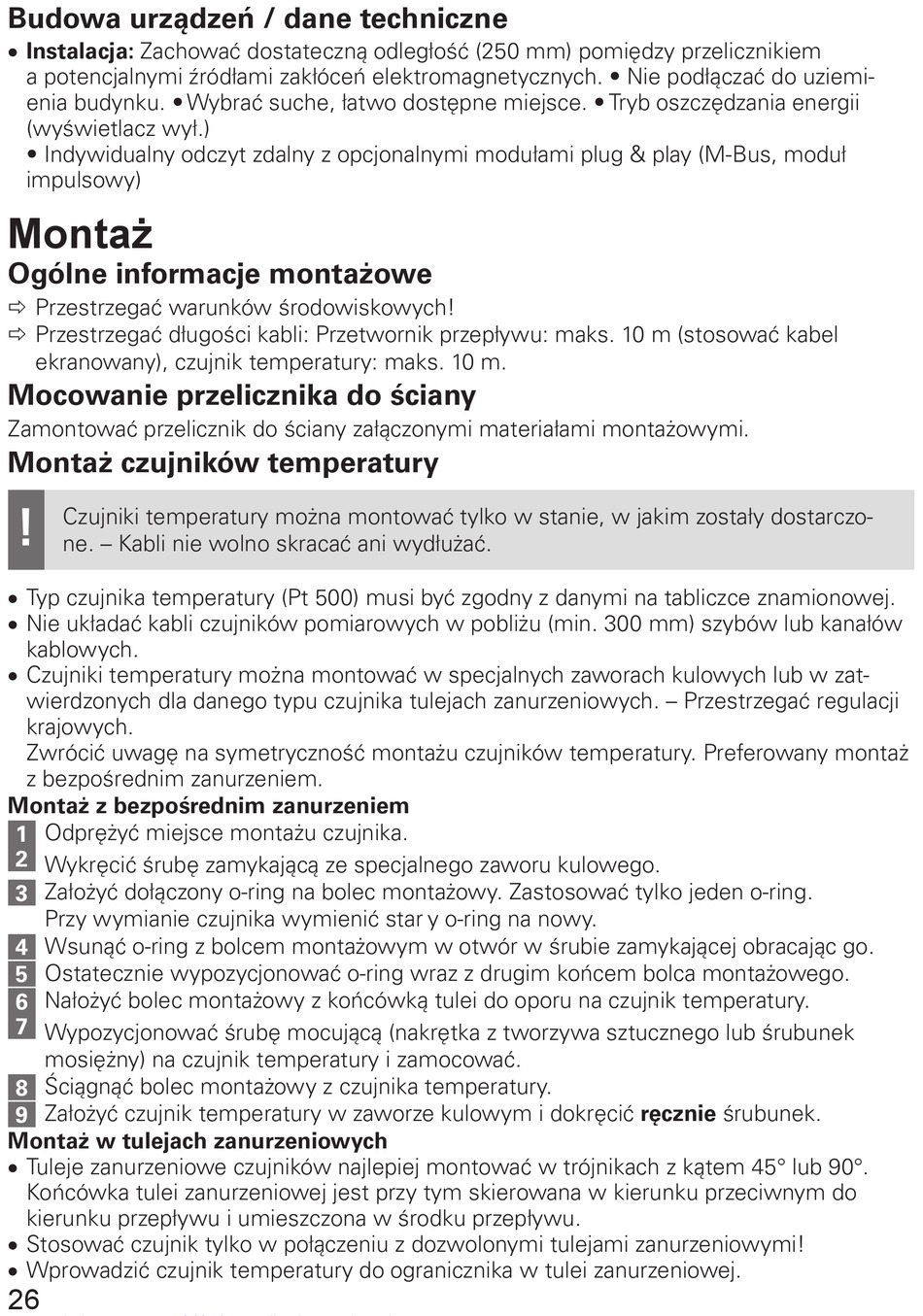

Budowa urządzeń / dane techniczne
• Instalacja: Zachować dostateczną odległość (250 mm) pomiędzy przelicznikiem
a potencjalnymi źródłami zakłóceń elektromagnetycznych. • Nie podłączać do uziemi-
enia budynku. • Wybrać suche, łatwo dostępne miejsce. • Tryb oszczędzania energii
(wyświetlacz wył.)
• Indywidualny odczyt zdalny z opcjonalnymi modułami plug & play (M-Bus, moduł
impulsowy)
Montaż
Ogólne informacje montażowe
Ö Przestrzegać warunków środowiskowych!
Ö Przestrzegać długości kabli: Przetwornik przepływu: maks. 10 m (stosować kabel
ekranowany), czujnik temperatury: maks. 10 m.
Mocowanie przelicznika do ściany
Zamontować przelicznik do ściany załączonymi materiałami montażowymi.
Montaż czujników temperatury
!
Czujniki temperatury można montować tylko w stanie, w jakim zostały dostarczo-
ne. – Kabli nie wolno skracać ani wydłużać.
• Typ czujnika temperatury (Pt 500) musi być zgodny z danymi na tabliczce znamionowej.
• Nie układać kabli czujników pomiarowych w pobliżu (min. 300 mm) szybów lub kanałów
kablowych.
• Czujniki temperatury można montować w specjalnych zaworach kulowych lub w zat-
wierdzonych dla danego typu czujnika tulejach zanurzeniowych. – Przestrzegać regulacji
krajowych.
Zwrócić uwagę na symetryczność montażu czujników temperatury. Preferowany montaż
z bezpośrednim zanurzeniem.
Montaż z bezpośrednim zanurzeniem
Odprężyć miejsce montażu czujnika.
1
2
Wykręcić śrubę zamykającą ze specjalnego zaworu kulowego.
3
Założyć dołączony o-ring na bolec montażowy. Zastosować tylko jeden o-ring.
Przy wymianie czujnika wymienić star y o-ring na nowy.
4
Wsunąć o-ring z bolcem montażowym w otwór w śrubie zamykającej obracając go.
5
Ostatecznie wypozycjonować o-ring wraz z drugim końcem bolca montażowego.
6
Nałożyć bolec montażowy z końcówką tulei do oporu na czujnik temperatury.
7
Wypozycjonować śrubę mocującą (nakrętka z tworzywa sztucznego lub śrubunek
mosiężny) na czujnik temperatury i zamocować.
8
Ściągnąć bolec montażowy z czujnika temperatury.
Założyć czujnik temperatury w zaworze kulowym i dokręcić ręcznie śrubunek.
9
Montaż w tulejach zanurzeniowych
• Tuleje zanurzeniowe czujników najlepiej montować w trójnikach z kątem 45° lub 90°.
Końcówka tulei zanurzeniowej jest przy tym skierowana w kierunku przeciwnym do
kierunku przepływu i umieszczona w środku przepływu.
• Stosować czujnik tylko w połączeniu z dozwolonymi tulejami zanurzeniowymi!
• Wprowadzić czujnik temperatury do ogranicznika w tulei zanurzeniowej.
26
