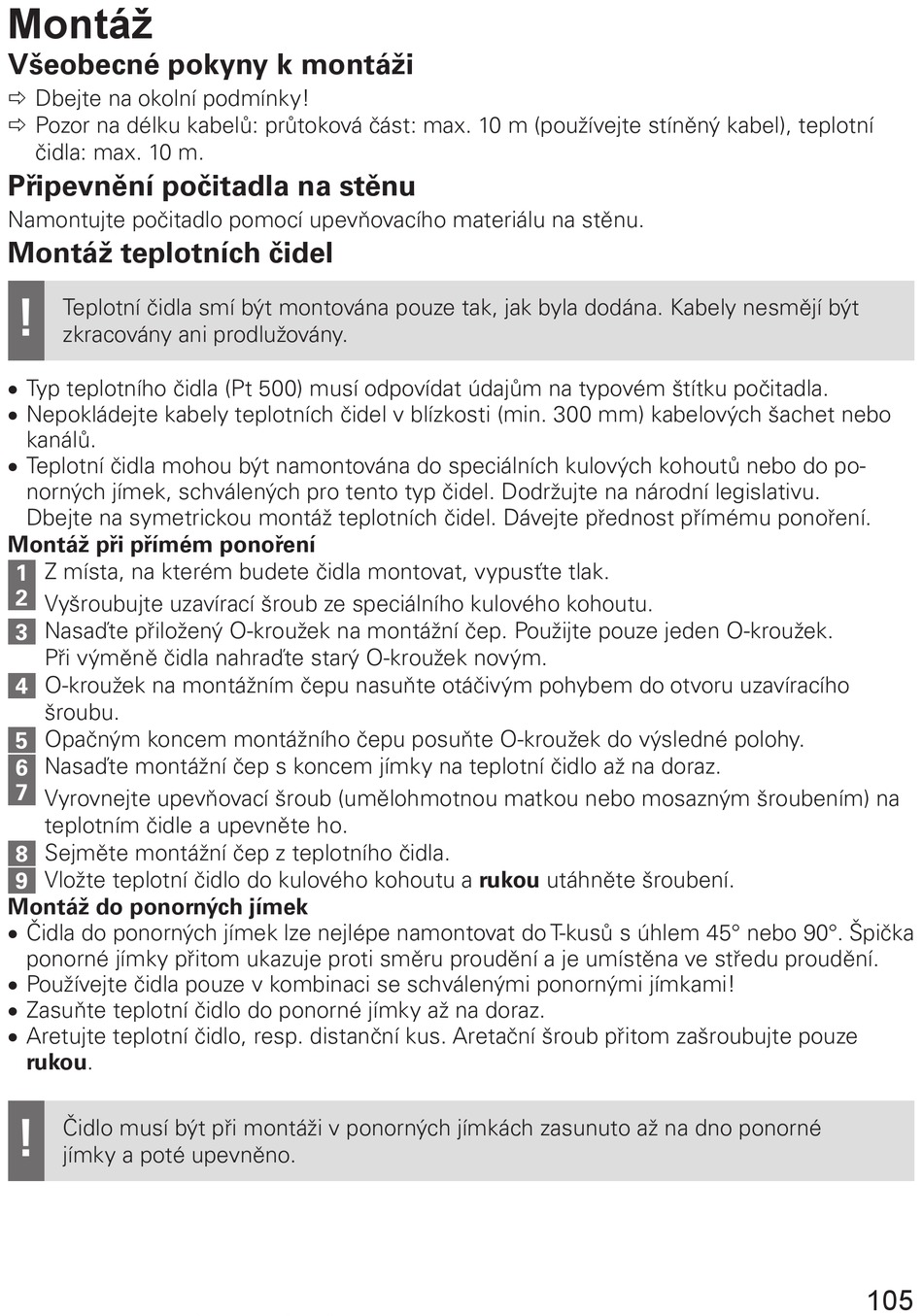

Montáž
Všeobecné pokyny k montáži
Ö Dbejte na okolní podmínky!
Ö Pozor na délku kabelů: průtoková část: max. 10 m (používejte stíněný kabel), teplotní
čidla: max. 10 m.
Připevnění počitadla na stěnu
Namontujte počitadlo pomocí upevňovacího materiálu na stěnu.
Montáž teplotních čidel
!
Teplotní čidla smí být montována pouze tak, jak byla dodána. Kabely nesmějí být
zkracovány ani prodlužovány.
• Typ teplotního čidla (Pt 500) musí odpovídat údajům na typovém štítku počitadla.
• Nepokládejte kabely teplotních čidel v blízkosti (min. 300 mm) kabelových šachet nebo
kanálů.
• Teplotní čidla mohou být namontována do speciálních kulových kohoutů nebo do po-
norných jímek, schválených pro tento typ čidel. Dodržujte na národní legislativu.
Dbejte na symetrickou montáž teplotních čidel. Dávejte přednost přímému ponoření.
Montáž při přímém ponoření
Z místa, na kterém budete čidla montovat, vypusťte tlak.
1
2
Vyšroubujte uzavírací šroub ze speciálního kulového kohoutu.
Nasaďte přiložený O-kroužek na montážní čep. Použijte pouze jeden O-kroužek.
3
Při výměně čidla nahraďte starý O-kroužek novým.
4
O-kroužek na montážním čepu nasuňte otáčivým pohybem do otvoru uzavíracího
šroubu.
5
Opačným koncem montážního čepu posuňte O-kroužek do výsledné polohy.
6
Nasaďte montážní čep s koncem jímky na teplotní čidlo až na doraz.
7
Vyrovnejte upevňovací šroub (umělohmotnou matkou nebo mosazným šroubením) na
teplotním čidle a upevněte ho.
8
Sejměte montážní čep z teplotního čidla.
Vložte teplotní čidlo do kulového kohoutu a rukou utáhněte šroubení.
9
Montáž do ponorných jímek
• Čidla do ponorných jímek lze nejlépe namontovat do T-kusů s úhlem 45° nebo 90°. Špička
ponorné jímky přitom ukazuje proti směru proudění a je umístěna ve středu proudění.
• Používejte čidla pouze v kombinaci se schválenými ponornými jímkami!
• Zasuňte teplotní čidlo do ponorné jímky až na doraz.
• Aretujte teplotní čidlo, resp. distanční kus. Aretační šroub přitom zašroubujte pouze
rukou.
!
Čidlo musí být při montáži v ponorných jímkách zasunuto až na dno ponorné
jímky a poté upevněno.
105
