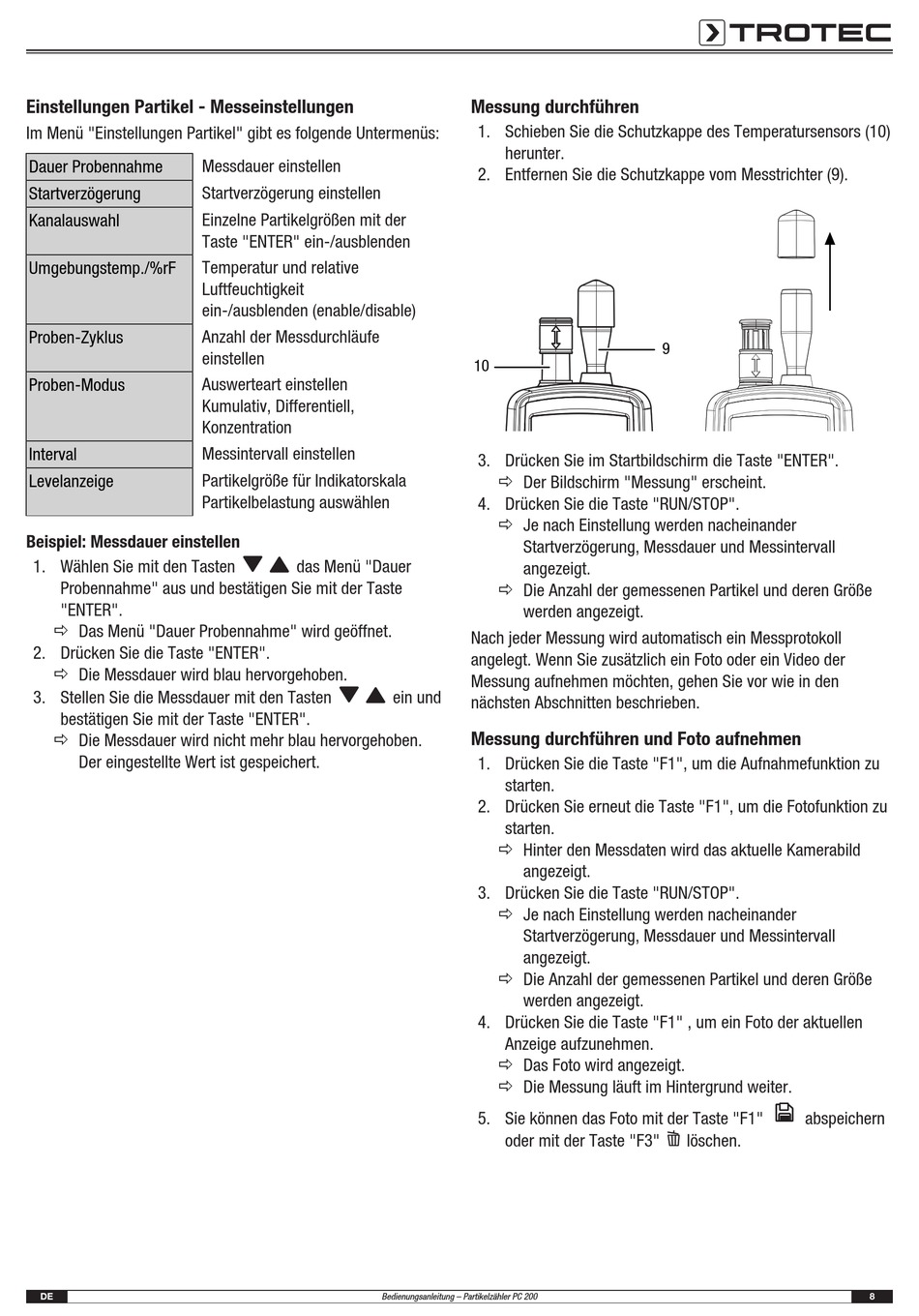

Einstellungen Partikel - Messeinstellungen; Messung Durchführen - Trotec PC 200 Bedienungsanleitung

Einstellungen Partikel - Messeinstellungen

Im Menü "Einstellungen Partikel" gibt es folgende Untermenüs:
Dauer Probennahme
Startverzögerung
Kanalauswahl
Umgebungstemp./%rF
Proben-Zyklus
Proben-Modus
Interval
Levelanzeige
Beispiel: Messdauer einstellen
1. Wählen Sie mit den Tasten
Probennahme" aus und bestätigen Sie mit der Taste
"ENTER".
ð Das Menü "Dauer Probennahme" wird geöffnet.
2. Drücken Sie die Taste "ENTER".
ð Die Messdauer wird blau hervorgehoben.
3. Stellen Sie die Messdauer mit den Tasten
bestätigen Sie mit der Taste "ENTER".
ð Die Messdauer wird nicht mehr blau hervorgehoben.
Der eingestellte Wert ist gespeichert.
DE
Messdauer einstellen
Startverzögerung einstellen
Einzelne Partikelgrößen mit der
Taste "ENTER" ein-/ausblenden
Temperatur und relative
Luftfeuchtigkeit
ein-/ausblenden (enable/disable)
Anzahl der Messdurchläufe
einstellen
Auswerteart einstellen
Kumulativ, Differentiell,
Konzentration
Messintervall einstellen
Partikelgröße für Indikatorskala
Partikelbelastung auswählen
das Menü "Dauer
Messung durchführen
1. Schieben Sie die Schutzkappe des Temperatursensors (10)
herunter.
2. Entfernen Sie die Schutzkappe vom Messtrichter (9).
10
3. Drücken Sie im Startbildschirm die Taste "ENTER".
ð Der Bildschirm "Messung" erscheint.
4. Drücken Sie die Taste "RUN/STOP".
ð Je nach Einstellung werden nacheinander
Startverzögerung, Messdauer und Messintervall
angezeigt.
ð Die Anzahl der gemessenen Partikel und deren Größe
werden angezeigt.
Nach jeder Messung wird automatisch ein Messprotokoll
angelegt. Wenn Sie zusätzlich ein Foto oder ein Video der
Messung aufnehmen möchten, gehen Sie vor wie in den
ein und
nächsten Abschnitten beschrieben.
Messung durchführen und Foto aufnehmen
1. Drücken Sie die Taste "F1", um die Aufnahmefunktion zu
starten.
2. Drücken Sie erneut die Taste "F1", um die Fotofunktion zu
starten.
ð Hinter den Messdaten wird das aktuelle Kamerabild
angezeigt.
3. Drücken Sie die Taste "RUN/STOP".
ð Je nach Einstellung werden nacheinander
Startverzögerung, Messdauer und Messintervall
angezeigt.
ð Die Anzahl der gemessenen Partikel und deren Größe
werden angezeigt.
4. Drücken Sie die Taste "F1" , um ein Foto der aktuellen
Anzeige aufzunehmen.
ð Das Foto wird angezeigt.
ð Die Messung läuft im Hintergrund weiter.
5. Sie können das Foto mit der Taste "F1"
oder mit der Taste "F3"
Bedienungsanleitung – Partikelzähler PC 200
9
abspeichern
löschen.
8
