LEC200
8 Installation
ACHTUNG

4.3 Montage Magnetsensor

Ausrichtung Magnetsensor
` Auf richtige Ausrichtung des Magnetsensors achten, damit die opti-
male Abtastung gewährleistet ist (siehe
1. Magnetband montieren (siehe Kapitel 4.2).
2. Magnetsensor durch Verwendung von 2 Schrauben M3 befestigen
(Befestigungsmaße siehe Datenblatt).
Anwendung LINEAR:
LEC200 mit MB200/1
2
3
<1°
5
7

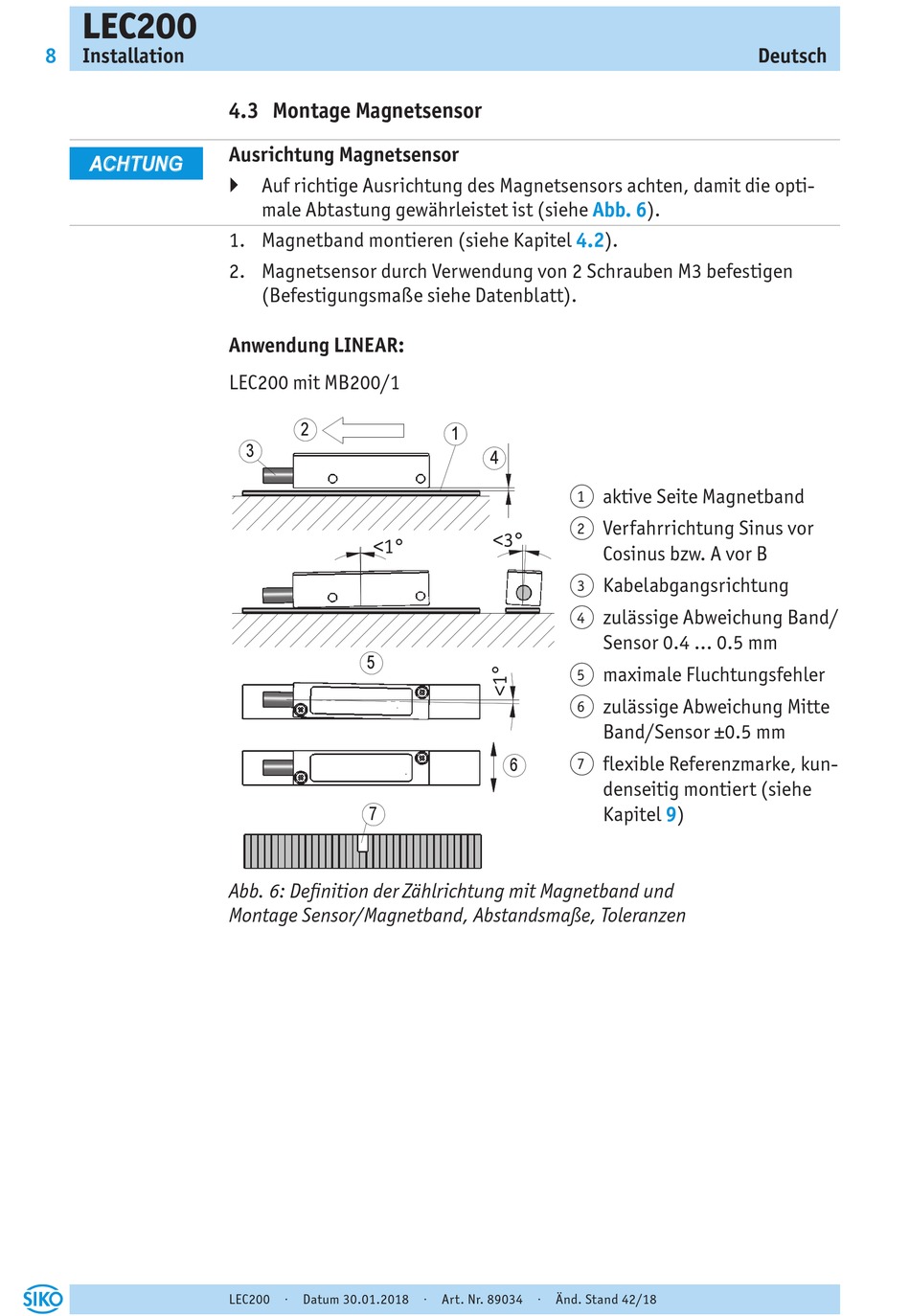

Abb. 6: Definition der Zählrichtung mit Magnetband und
Montage Sensor/Magnetband, Abstandsmaße, Toleranzen
LEC200 · Datum 30.01.2018 · Art. Nr. 89034 · Änd. Stand 42/18
Abb.
1
4
aktive Seite Magnetband
1
Verfahrrichtung Sinus vor
2
<3°
Cosinus bzw. A vor B
Kabelabgangsrichtung
3
zulässige Abweichung Band/
4
Sensor 0.4 ... 0.5 mm
maximale Fluchtungsfehler
5
zulässige Abweichung Mitte
6
Band/Sensor ±0.5 mm
6
flexible Referenzmarke, kun-
7
denseitig montiert (siehe
Kapitel 9)
Deutsch
6).
