HumanTechnik Lisa Bedienungsanleitung
Gateway-empfänger
Vorschau ausblenden
Andere Handbücher für Lisa:
- Bedienungsanleitung (216 Seiten) ,
- Bedienungsanleitung (16 Seiten) ,
- Bedienungsanleitung (40 Seiten)
Verwandte Anleitungen für HumanTechnik Lisa
Inhaltszusammenfassung für HumanTechnik Lisa
- Seite 1 Seite 2 Bedienungsanleitung Gateway Page 12 Operation Instructions Gateway Page 22 Mode d’emploi Gateway Pagina 32 Gebruiksaanwijzing Gateway Pagina 42 Istruzioni per l’uso Gateway Página 52 Instrucciones de servicio Gateway...

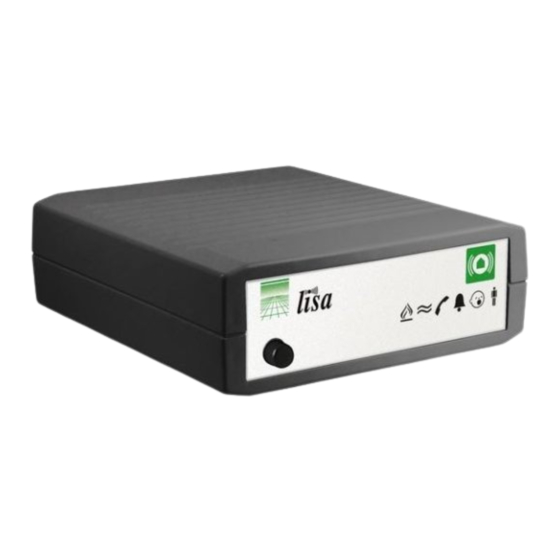

- Seite 2 Signalanzeige-LEDs Test-Taste Internet/Server-Status-LED Kanalwahlschalter Netzwerkbuchse Netzteilbuchse (Micro-USB) Deutsch 2...
- Seite 3 Funktionsprinzip Eine Signalanlage besteht aus mindestens einem Sender und einem Empfän- ger. Der lisa Funk-Gateway nimmt die Signale der lisa Funksender auf, zeigt das empfangene Signal über die Signalanzeige-LEDs an und sendet das erkannte lisa-Signal an einen Server im Internet. Über eine auf einem Smartphone instal- lierte App wird das erkannte Signal weltweit angezeigt.
- Seite 4 Inbetriebnahme 1. Anschluss des Netzwerkkabels Stecken Sie das mitgelieferte Netzwerkkabel in die Netzwerkbuchse auf der Rückseite des lisa Funk-Gateways und in einen freien LAN-Port Ihres vorhan- denen Internet-Routers (Fritz!Box o. Ähnliches) ein. 2. Netzteil anschließen Stecken Sie den Micro-USB-Stecker am Ende des 5V Netzteils in die dafür vor- gesehene Buchse auf der Rückseite des lisa Funk-Gateways ein.
- Seite 5 ). In den Einstellungen müssen Sie die für jedes Gate- way individuell vorhandene ID-Nummer und den Code eingeben. ID-Nummer und Code finden Sie auf einem Aufkleber auf der Unterseite des lisa Funk- Gateways sowie auf der hinteren Umschlagsseite dieser Bedienungsanleitung.
- Seite 6 „Zurück“-Taste Ihres Telefons. 3c. Apple iOS: App für den Signalempfang konfigurieren Bitte stellen Sie nach der Installation der Humantechnik:Alert iOS App sicher, dass Sie in den iOS „Einstellungen“ des App-Eintrags im Untermenü „Mitteilun- gen“ die folgenden Punkte aktiviert haben (grün):...
- Seite 7 ID-Nummer und den Code eingeben (siehe Abbildung Seite 5). ID-Nummer und Code finden Sie auf einem Aufkleber auf der Unterseite des lisa Funk-Gateways sowie auf der hinteren Umschlagsseite dieser Bedie- nungsanleitung. Drücken Sie anschließend die Schaltfläche „Einstellungen testen“. Es wird die Meldung „Teste Verbindung...“...
- Seite 8 Ereignis-Icon farbig an, das Ereignis wird somit zur Ereignisliste hinzugefügt. Anmerkung zu iOS: Dieses geschieht NICHT, wenn die App nach dem Eintreffen eines Ereignisses über das „Humantechnik:Alert“-Icon auf dem Startbildschirm gestartet wird. Dieses ist von Apple - anders als bei Android - nicht vorgesehen, da ein Ereignis dann als „gelöscht“/“ignoriert“...
- Seite 9 3. Speicherliste der empfangenen Signale (30 Einträge) Empfangene Signale werden von der App in einer Liste mit Typ des Signals (z.B. Tür, Telefon usw.), Datum und Uhrzeit aufgeführt. Die Listenansicht kann durch Antippen des Listensymbols geöffnet werden. Die Liste kann nach Bedarf durch Antippen des Papierkorb-Symbols kom- plett gelöscht werden.
- Seite 10 App zu mehreren Sekunden Verzögerung kommen. Funkreichweite Beachten Sie bei der Benutzung des lisa Funk-Gateways: Die Reichweite der Funksignale der hausinternen lisa-Sender ist auf ist auf 80 Meter unter optimalen Bedingungen ausgelegt. Mögliche Ursachen für eine verminderte Reichweite können sein: - Bebauung oder Vegetation - Störstrahlungen von Bildschirmen und Mobiltelefonen.
- Seite 11 DHCP-Einstellungen Ihres Internet-Rou- ters (DHCP muss aktiv sein). Positionierung des Gateways Das lisa Funk-Gateway muss in der Nähe des Internet-Routers positioniert werden. Bei der Aufstellung sollten Sie die nachfolgenden Hinweise beachten: - Das Gateway sollte nicht in der Nähe von stark störstrahlungsproduzierenden Geräten wie Fernsehern, Monitoren oder Mobiltelefonen aufgestellt werden.
- Seite 12 Datentechnische Hinweise Für die Nutzung des lisa-Gateways ist es notwendig die ID, den Code, sowie den Zeitpunkt und die Art des Signales an den Server zu übermitteln. Weiter- gehende Daten werden nicht erfasst. Die Signale werden für 30 Tage ab dem Zeitpunkt der Einlieferung gespeichert und danach automatisch gelöscht.
- Seite 13 Entsorgung von gebrauchten elektrischen und elektronischen Geräten (anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem für diese Geräte). Das Symbol auf dem Produkt oder seiner Verpackung weist da- rauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss.
