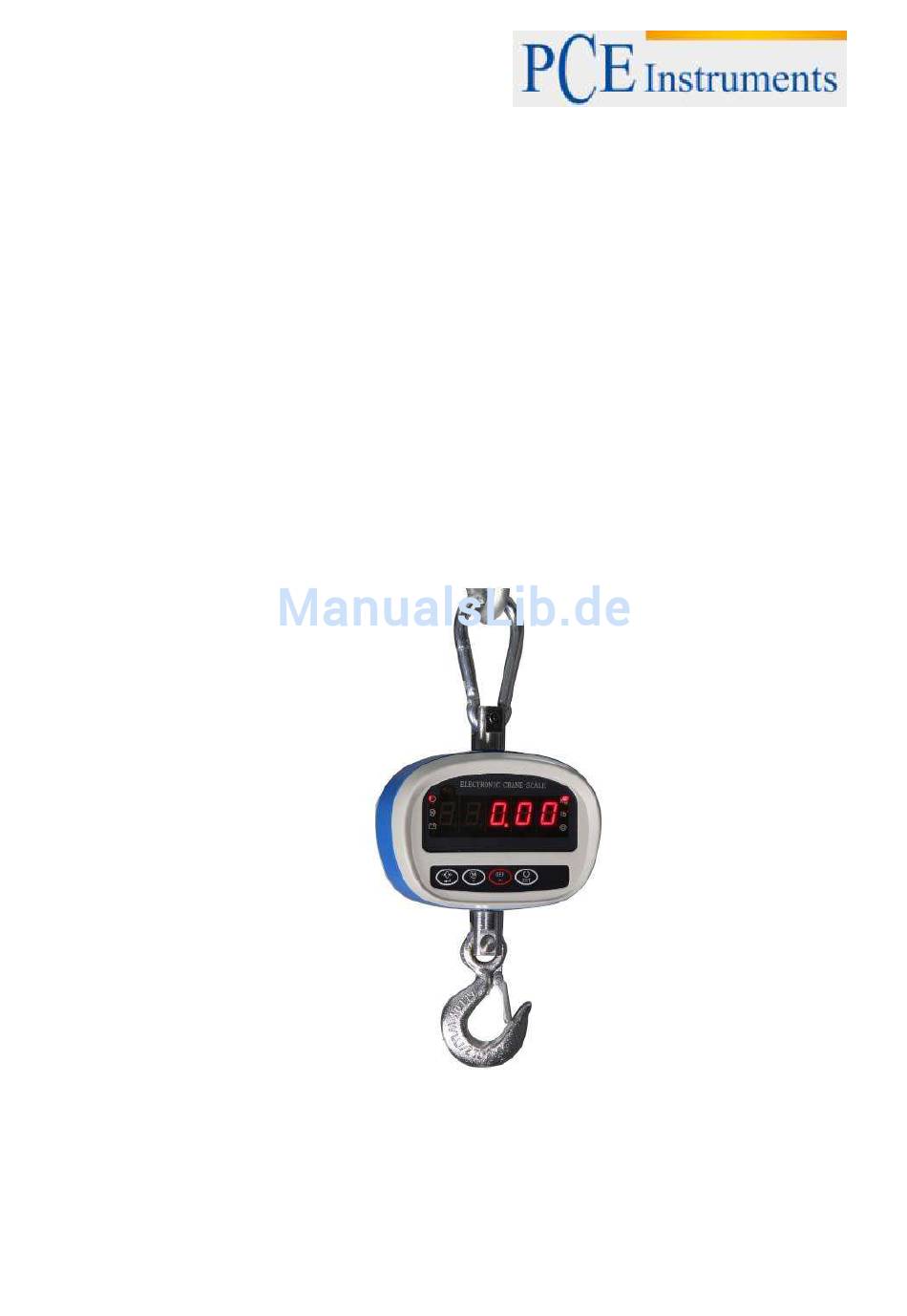

- Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 02903 976 99 0 Fax: 02903 976 99 29 info@pce-instruments.com www.pce-instruments.com/deutsch Bedienungsanleitung Kranwaage PCE-CS 300 Version 2.0 Erstelldatum 04.09.2015 Letzte Änderung 08.09.2015...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG Inhaltsverzeichnis Einleitung ......................... 3 Sicherheitsinformationen ..................3 Spezifikationen ......................5 Lieferumfang ..........................5 Systembeschreibung ....................6 Messgerät Vorderseite ....................... 6 Hinterseite........................... 7 Abmessungen in mm ........................7 Fernbedienung ........................... 7 Displays ............................8 Bedienungsanleitung ....................9 Einschalten der Waage ......................9 Nullen ............................ -
Seite 3: Einleitung

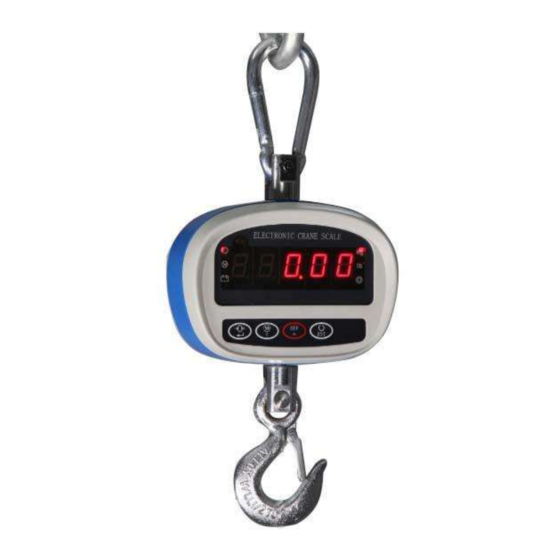

BETRIEBSANLEITUNG Einleitung Vielen Dank, dass Sie sich für den Kauf einer PCE-CS 300 von PCE Instruments entschieden haben. Es handelt sich hierbei um eine Kranwaage für innerbetriebliche Kontrollwägungen. Die Stromversorgung der Waage erfolgt über vier AA Batterien. Diese Kranwaage hat einen maximalen Wägebereich von 300 Sicherheitsinformationen Bitte lesen Sie dieses Benutzer-Handbuch sorgfältig und vollständig, bevor Sie das Gerät zum ersten Mal... - Seite 4 BETRIEBSANLEITUNG korrosionsgefährdete Bereiche sind zu vermeiden. Bei starken Temperaturschwankungen muss eine Akklimatisierungszeit berücksichtigt werden. Das Messmittel ist ausschließlich zum Heben und Wiegen von frei beweglichen Lasten erlaubt. Eine Verdrehung der Last (Drehspannung) ist nicht erlaubt. Das befördern von Personen, Schrägziehen, Losreißen, Schleppen usw.
-
Seite 5: Spezifikationen
Batterien de Größe “ AA “ Stromversorgung Allgemein: -10 °C … +40 °C Umgebungstemperatur 30% … 90% Luftfeuchtigkeit bei Nutzung Eigengewicht 4 kg Lieferumfang 1 x PCE-CS 300 4 x AA Batterien 1 x Karabinerhaken 1 x Haken 1 x Infrarotfernbedienung... -
Seite 6: Systembeschreibung
BETRIEBSANLEITUNG Systembeschreibung Messgerät Vorderseite 4.1 “Zero“ Taster 4.2 Taster zum Einstellen der Auflösung 4.3 “Off“ Taster 4.4 “On“ Taster 4.5 Display “Zero“ Taster tariert die Waage auf NULL Taster zum Einstellen der Auflösung Auflösung zwischen 0,10 kg und 0,05 kg ... -
Seite 7: Hinterseite
BETRIEBSANLEITUNG Hinterseite Abmessungen in mm Fernbedienung “Off“ Taster Taster zum Einstellen der Auflösung “Zero“ Taster Keine Funktion “Off“ Taster Schaltet das Gerät aus Taster zum Auflösung zwischen 0,10 kg und 0,05 Einstellen der Auflösung “Zero“ Taster Tariert die Waage auf NULL... -
Seite 8: Displays
BETRIEBSANLEITUNG Displays LED Display LC-Display Wenn der Pfeil über diesem Symbol aufleuchtet, bedeutet dies, dass die Hintergrundbeleuchtung während des Wägeprozesses eingeschaltet sein wird. Der Pfeil über diesem Symbol leuchtet auf, wenn die Batterie fast leer ist. Dieses Symbol zeigt an, dass die Auflösung / Ablesbarkeit auf 0,05 gestellt wurde. Dieses Symbol bedeutet, dass der Wert stabil ist und vom Verwender aufgenommen werden kann. -
Seite 9: Bedienungsanleitung
BETRIEBSANLEITUNG Bedienungsanleitung Einschalten der Waage 1. Öffnen Sie die hintere Abdeckung des Gehäuses. 2. Setzen Sie die 4 AA Batterien ein und stellen Sie den Kippschalter auf „B“. Falls Sie die Waage mit optionalem Lithium-Akku gewählt haben, stellen Sie den Kippschalter auf „A“. 3. -
Seite 10: Einstellungen Im Untermenü
BETRIEBSANLEITUNG Einstellungen im Untermenü 1. Schalten Sie die Waage ein. 2. Während die Waage im Display von 9 bis 0 herunter zählt, bestätigen Sie kurz mit dem „Auflösung einstellen“ Taster. 3. Es wird Ihnen „bEE 0“ angezeigt. 4. Durch Betätigen des “Off“ Tasters können Sie den Signalton bei der Stabilisierung des Messwertes ein- („1“) oder ausschalten („0“). -
Seite 11: Entsorgung
BETRIEBSANLEITUNG Entsorgung HINWEIS nach der Batterieverordnung (BattV) Batterien dürfen nicht in den Hausmüll gegeben werden: Der Endverbraucher ist zur Rückgabe gesetzlich verpflichtet. Gebrauchte Batterien können unter anderem bei eingerichteten Rücknahmestellen oder bei der PCE Deutschland GmbH zurückgegeben werden. Annahmestelle nach BattV: PCE Deutschland GmbH Im Langel 4 59872 Meschede...
