6303 8599 – 05/2005 DE/CH/AT
Montageanleitung
Kaminverkleidung trendline 3
Bitte vor Montage sorgfältig lesen
Für das Fachhandwerk

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Buderus trendline 3

  • Seite 1 6303 8599 – 05/2005 DE/CH/AT Für das Fachhandwerk Montageanleitung Kaminverkleidung trendline 3 Bitte vor Montage sorgfältig lesen...
  • Seite 2: Inhaltsverzeichnis

    ........15 Änderungen aufgrund technischer Verbesserungen vorbehalten! Montageanleitung Kaminverkleidung trendline 3 • Ausgabe 05/2005...
  • Seite 3: Zu Ihrer Sicherheit

    Standardwerkzeuge aus dem Bereich Kamin-/Ka- Lesen Sie die Montageanleitung sorgfältig durch, bevor chelofenbau. Sie mit der Montage der Kaminverkleidung trendline 3 beginnen. Aufbau der Hinweise Die Montageanleitung richtet sich an den Fachhandwer- ker, der – aufgrund seiner fachlichen Ausbildung und Er- fahrung –...
  • Seite 4: Produkt- Und Variantenbeschreibung

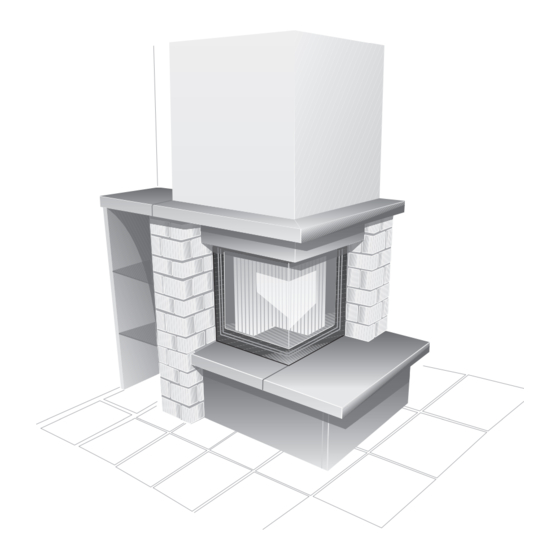

    Produkt- und Variantenbeschreibung Produkt- und Variantenbeschreibung Produktbeschreibung Die Kaminverkleidung trendline 3 ist passend für den Kamineinsatz KA136 mit 90°-Sichtfensterscheibe. Unter- und Obersims sind aus poliertem Marmor Rosso Asiago, Sockel und Regal aus Peperino (Lavagestein), die Seitenwände aus Marmor Bolognini Anticati di Sca- bas.
  • Seite 5: Varianten

    Produkt- und Variantenbeschreibung Varianten Zur Kaminverkleidung trendline 3 bietet Buderus zwei Varianten an: 2.3.1 trendline 3 EMR E - Eckausführung M - Marmor R - Regal – Unter- und Obersims aus poliertem Marmor Rosso Asiago. – Sockelwände und Regal aus Peperino (Lavage- stein).
  • Seite 6: Vor Der Montage

    – 1 Schraubensatz und Befestigungsmaterial Pos. 12: Tragrahmen Pos. 13: Seitenwand rechts – 2 Regalwände Pos. 14: untere Simsplatte rechts – 2 Regalböden aus Glas Pos. 15: Traverse – Technische Unterlagen Änderungen aufgrund technischer Verbesserungen vorbehalten! Montageanleitung Kaminverkleidung trendline 3 • Ausgabe 05/2005...
  • Seite 7: Aufbauabstände

    Die Kaminanlage darf nur bei ausrei- chender Tragfähigkeit der Aufstellflä- che aufgestellt werden. Bei unzureichender Tragfähigkeit müs- sen geeignete Maßnahmen (z. B. Plat- te zur Lastverteilung) getroffen werden. Änderungen aufgrund technischer Verbesserungen vorbehalten! Montageanleitung Kaminverkleidung trendline 3 • Ausgabe 05/2005...
  • Seite 8: Dichtschnur Anbringen

    Kamineinsatzes KA136 vorzunehmen. Als Kleber empfehlen wir Silcadur U95 der Fa. Silca. Be- achten Sie die beiliegende Versetzanleitung der Wär- medämmplatten für den Einsatz in Feuerstätten nach DIN EN 13229. Änderungen aufgrund technischer Verbesserungen vorbehalten! Montageanleitung Kaminverkleidung trendline 3 • Ausgabe 05/2005...
  • Seite 9: Montage

    Ø von 8 mm. Der Abstand zur Seitenwand beträgt ca. 800 mm und ca. 400 mm (Abb. 10). Beim trendline 3 EM (ohne Regal) beträgt der Abstand zur Seitenwand ca. 400/400 mm. Abb. 10 Deckenaufnahme (Maße in mm) Beispiel...
  • Seite 10 Pos. 3 und 4) neben der linken Seitenwand auf, und sichern Sie diese gegen Kippen. Abb. 13 Seitenwände und Regal aufbauen Pos. 1: Seitenwand rechts Pos. 2: Seitenwand links Pos. 3: Regalwand links Pos. 4: Regalwand rechts Änderungen aufgrund technischer Verbesserungen vorbehalten! Montageanleitung Kaminverkleidung trendline 3 • Ausgabe 05/2005...
  • Seite 11: Kaminverkleidung Verkleben

    ANWENDERHINWEIS Legen Sie alle Bauteile wieder in die Nähe des Aufstellortes. 4.3.1 Kleber Zum Verkleben der Kaminverkleidung trendline 3 benut- zen Sie handelsüblichen Marmorkitt bzw. Fliesenkleber. Abb. 14 Sockelwand verkleben 4.3.2 Sockel verkleben Tragen Sie den Kleber auf alle Kanten der Sockel- wände jeweils auf der gesamten Fläche ca.
  • Seite 12 Verkleben Sie die rechte Regalwand (Abb. 17, Pos. 4) mit der linken Seitenwand (Abb. 17, Pos. 1). Verkleben Sie die linke Regalwand (Abb. 17, Pos. 2) mit der Hauswand. Änderungen aufgrund technischer Verbesserungen vorbehalten! Montageanleitung Kaminverkleidung trendline 3 • Ausgabe 05/2005...
  • Seite 13: Tragrahmen Montieren

    „U“ ausgeprägten Tragrahmens (Abb. 19, Pos. 1) mit Hilfe der Schrauben und Dübel (Abb. 19, Pos. 2) an die Hauswand. Abb. 19 Oberen Sims montieren Pos. 1: Tragrahmen Pos. 2: Schrauben und Dübel Änderungen aufgrund technischer Verbesserungen vorbehalten! Montageanleitung Kaminverkleidung trendline 3 • Ausgabe 05/2005...
  • Seite 14: Regal Montieren

    Regal auf. Die linke obere Simsplatte ausrichten. 4.3.8 Regal montieren Stecken Sie die beiliegenden Stifte in die Löcher der Regalwände und legen sie die Glaseinlegeböden vorsichtig ein. Änderungen aufgrund technischer Verbesserungen vorbehalten! Montageanleitung Kaminverkleidung trendline 3 • Ausgabe 05/2005...
  • Seite 15: Kaminverkleidung Sichern

    Montage Kaminverkleidung sichern Richten Sie nun die Sicherung der Kaminverkleidung trendline 3 ein. Verzurren Sie den oberen Sims mit der Deckenaufnahme. Hängen Sie das Seil mit der Öse in den Haken der Deckenaufnahme (Abb. 9, Seite 9) ein. Führen Sie das Seil durch die Drahtseilkausche und verschrauben Sie es mit der Drahtseilklemme (Abb.
  • Seite 16 Heizungsfachbetrieb: Deutschland BBT Thermotechnik GmbH Buderus Deutschland, D-35573 Wetzlar www.heiztechnik.buderus.de info@heiztechnik.buderus.de Österreich Schweiz Buderus Austria Heiztechnik GmbH Buderus Heiztechnik AG Karl-Schönherr-Str. 2, A-4600 Wels Netzibodenstr. 36, CH-4133 Pratteln www.buderus.at www.buderus.ch office@buderus.at info@buderus.ch...
