Buderus KS RR1 Montage- Und Bedienungsanleitung
Komplettstation
Vorschau ausblenden
Andere Handbücher für KS RR1:
- Installations- und wartungsanleitung (20 Seiten) ,
- Bedienungsanleitung (12 Seiten)
Verwandte Anleitungen für Buderus KS RR1
Inhaltszusammenfassung für Buderus KS RR1

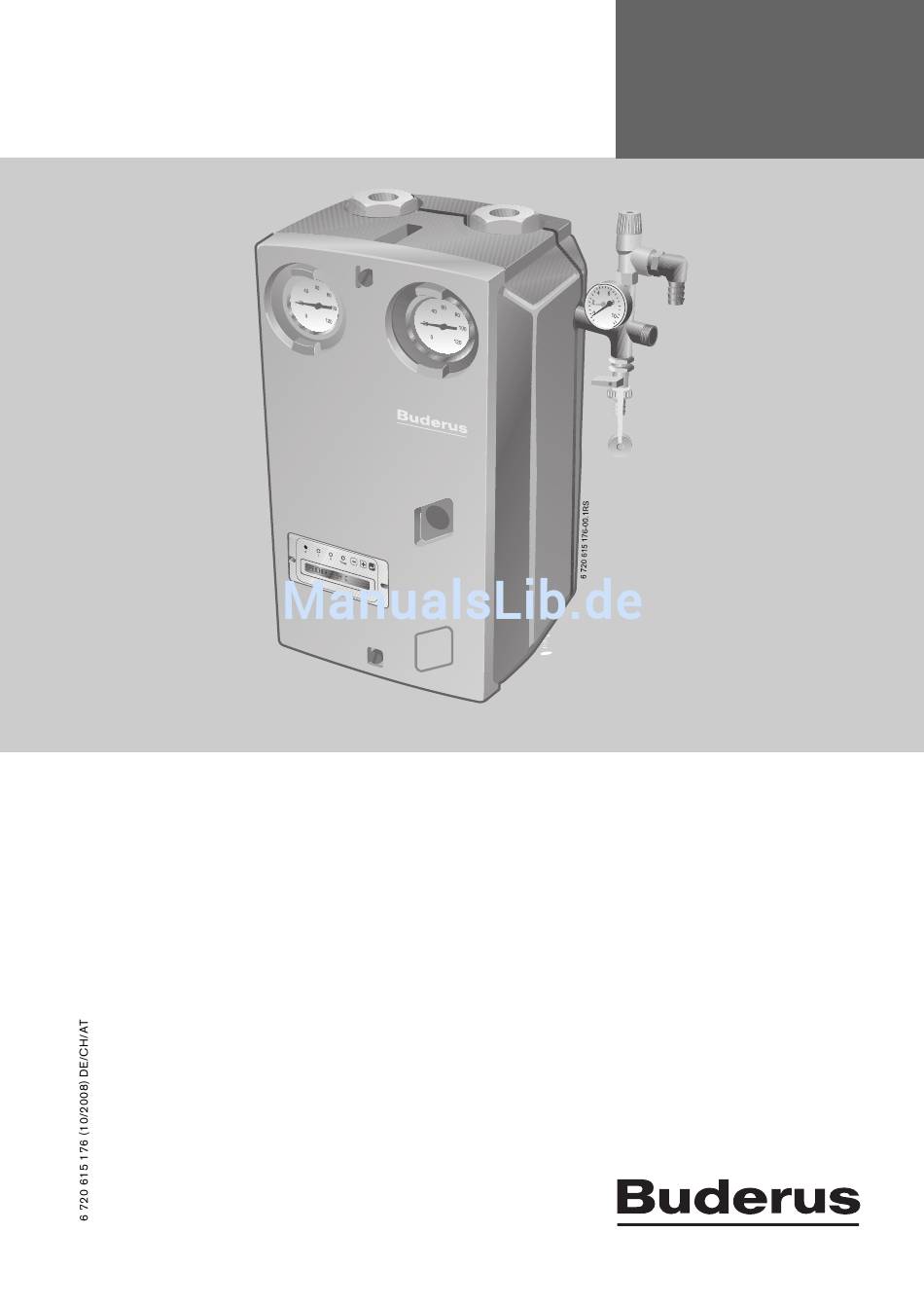

- Seite 1 Montage- und Komplettstation Bedienungsanleitung KS RR1 Für das Fachhandwerk Vor Montage und Wartung sorgfältig lesen.
- Seite 2 Wohlfühlklima zu entwickeln. Egal ob Wärme, Warmwasser oder Lüftung – mit einem Buderus Produkt erhalten Sie hocheffiziente Heiztechnik in bewährter Buderus Qualität, die Ihnen lange und zuver- lässig Behaglichkeit schenken wird. Wir fertigen nach den neuesten Technologien und achten darauf, dass unsere Produkte effizient aufeinander abge- stimmt sind.
-
Seite 3: Inhaltsverzeichnis
5.1.5 Rücklaufanhebung ....18 Wärmeschutz montieren ....18 KS RR1 - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 4: Symbolerklärungen Und Sicherheitshinweise
Verletzungen und Funktionsstörungen kom- men. B Keine Änderungen an der Konstruktion vornehmen. Einweisung des Kunden B Diese Bedienungs-, Montage und Wartungsanleitung dem Kunden übergeben. B Kunden Wirkungsweise und Bedienung des Geräts erklären. KS RR1 - Änderungen aufgrund technischer Verbesserungen vorbehalten. - Seite 5 Fachhandwerker, der aufgrund seiner fachlichen Erfah- rung und Ausbildung Kenntnisse im Umgang mit Hei- zungsanlagen sowie Wasserinstallationen hat. Führen Sie diese Montageschritte nur dann selber aus, wenn Sie über diese Fachkenntnisse verfügen. KS RR1 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
-
Seite 6: Angaben Zum Gerät

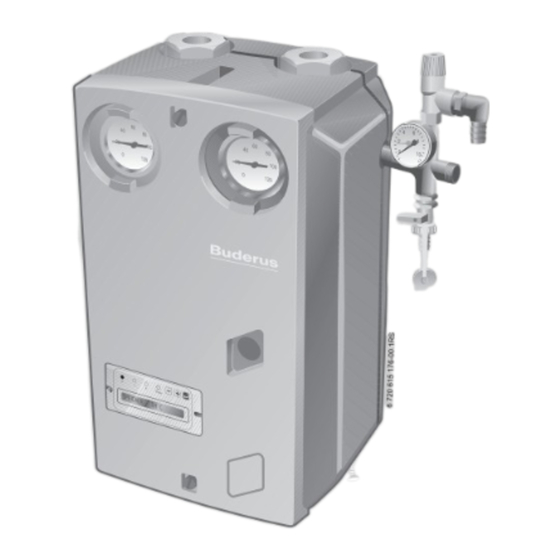

Angaben zum Gerät Angaben zum Gerät Produktübersicht Die Komplettstation KS RR1 ist für die hydraulische Anbindung von wasserführenden Kaminöfen, Heiz- und Kamineinsätzen mit einer wasserseitigen Leistung von bis zu 10 kW an einen Speicher oder an das Haus-Heizungs- system geeignet. -
Seite 7: Ce-Konformitätserklärung
Konformitätserklärung des Produkts im Internet unter www.buderus.de/konfo abrufen oder bei der zuständigen Buderus-Niederlassung anfordern. Bestimmungsgemäßer Gebrauch Die Komplettstation KS RR1 ist für die hydraulische Anbindung von wassergeführten Kaminöfen, Heiz- und Kamineinsätzen an einen Speicher oder an das Haus-Hei- zungssystem geeignet. -
Seite 8: Vorschriften
Tab. 3 Ausgewählte Regeln der Technik für die Installation von Kaminofenanlagen in Deutschland 1) VOB Verbindungsordnung für Bauleistungen - Teil C: Allgemeine technische Vertragsbedingungen für Bauleistungen (ATV) 2) Ausschreibungsbedingungen für Bauleistungen im Hochbau unter besonderer Berücksichtigung des Wohnungsbaues. KS RR1 - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 9: Installation
Kaminofen Komplettstation KS RR1 Statische Anlagenhöhe Die Höhendifferenz zwischen dem höchsten Punkt des Rohrleitungssystems (Kaminofen) und der Komplettstation darf bei den mitge- lieferten Komponenten maximal 15 m betra- gen (sog. „statische Höhe“). KS RR1 - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 10: Komplettstation Installieren
Bild 5 und Kapitel 4.3.1, Seite 10). sind. Hängen Sie die Komplettstation noch nicht am Wandhalter auf. Bild 4 Empfohlene Aufstellung (Maße in mm) Speicher Wandhalter oben Bild 5 Abstand Wandbefestigung Ausdehnungsgefäß Sicherheitsablauf Wandhalter unten Schuko-Steckdose KS RR1 - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 11: Sicherheitsgruppe Montieren
B Sicherheitsgruppe mit der beiliegenden Dichtung (21x30x2) [1] am Rücklauf der Komplettstation montie- ren. B Rohrgruppe wieder in den hinteren Wärmeschutz ein- legen. B Wärmeschutz-Abdeckteil am Vorlaufrohr hinter dem Regelgerät wieder auflegen. B Komplettstation am Wandhalter aufhängen. KS RR1 - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 12: Ausdehnungsgefäß Anschließen
B Ausdehnungsgefäß [3] im Rücklauf an die Sicherheits- gruppe [1] der Komplettstation anschließen. B Ausdehnungsgefäß [3] befestigen. Bild 9 Anschluss Abblasleitung Klemmringverschraubungen Abblasleitung Bügelschelle Sicherheitsablauf Bild 8 Ausdehnungsgefäß anschließen Sicherheitsgruppe Edelstahlwellschlauch Ausdehnungsgefäß KS RR1 - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 13: Temperaturfühler Montieren
B Kesseltemperaturfühler in die entsprechende Tauch- Tab. 4 Widerstandwerte des Kesseltemperaturfühlers hülse am Wärmeübertrager des Kaminofens bzw. Heiz- oder Kamineinsatzes montieren. B Mittels Lüsterklemme [2] das Eingangskabel an der Komplettstation [3] mit der Verlängerungsleitung [1] verbinden. KS RR1 - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 14: Speichertemperaturfühler
Die Temperaturfühler und das Kesselrelais sind verpolungssicher. k Ω k Ω °C °C 32,506 1,753 19,860 1,256 12,487 0,915 8,060 0,677 5,331 3,606 2,490 Tab. 5 Widerstandwerte des Speichertemperaturfüh- lers mit NTC-Sensor KS RR1 - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 15: Linkes Teilsystem Spülen
Bild 14 Kugelhähne mit integriertem Thermometer In Bild 14 sind die Kugelhähne in geöffnetem Zustand abgebildet. Bild 15 Linkes Teilsystem spülen B Füll-/Entleerhahn an der Sicherheitsgruppe und am Rücklaufrohr des Speichers öffnen. KS RR1 - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 16: Rechtes Teilsystem Spülen
1,5 bar dabei nicht überschreiten. Bild 16 Rechtes Teilsystem spülen Nach Beenden des Spülvorgangs B Wasserzufuhr schließen. B Füll-/Entleerhahn an der Sicherheitsgruppe und am Rücklaufrohr des Speichers schließen. B Linken Kugelhahn (roter Griff) öffnen. KS RR1 - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 17: Inbetriebnahme
B Kaminofenanlage auf Dichtheit kontrollieren. an der Sicherheitsgruppe beobachten. B Bei Bedarf undichte Stellen abdichten. B Dichtheitsprüfung wiederholen, bis keine Undichtigkei- ten mehr vorhanden sind. B Schwerkraftbremse schließen, um Wärmeverluste zu vermeiden. KS RR1 - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 18: Betriebsdruck Einstellen
B Darauf achten, dass die Lüftungsschlitze oben und unten im Wärmeschutz offen sind. B Vorderen Wärmeschutz [2] auf die Rohr- gruppe [3] und [4] aufsetzen und mit den beiden Kunststoffschrauben [1] befesti- gen. KS RR1 - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 19: Bedienung Des Regelgerätes
Bild 20 Regler RV1 Fühlerdefekt: Wenn einer der erforderlichen Sensoren 1 und 2 defekt ist, wird die Pumpe ausgeschaltet, das Kesselrelais geöff- net und die rote LED blinkt schnell. Bild 19 Sockelleiste KS RR1 - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 20: Beschreibung Der Regelfunktion
= 70 °C) erreicht, wird das Kesselrelais geöffnet. Diese Funktion kann genutzt werden, um z. B. einen Pel- let-Kaminofen auszuschalten. Beim Holzscheit-Kaminofen ist dieses Relais ohne Verwendung. Wenn die Speichertemperatur wieder unterschritten wird, schließt das Relais erneut. KS RR1 - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 21: Programmübersicht Des Reglers
Bedienung des Regelgerätes Programmübersicht des Reglers Bild 21 Programmübersicht des Reglers KS RR1 - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 22: Inbetriebnahmeprotokoll
ΔT 10 K Kapitel 6.3 °C Nicht verstellen Prop 0,125 Kapitel 6.3 Nicht verstellen Diff 50.000 Kapitel 6.3 0,125 Nicht verstellen Reglerversion RV1... Kapitel 6.3 50.000 Siehe Menüpunkt 05 Prog. Version Unterschrift/Stempel/Heizungsfachfirma KS RR1 - Änderungen aufgrund technischer Verbesserungen vorbehalten. - Seite 23 Notizen KS RR1 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
