Stromversorgung aus Ihrer Applikation
Sie können das Schnittstellen-/Programmiermodul auch aus Ihrer Applikation z.B. Application-Board oder
Einbaumodul mit Strom versorgen. Benutzen Sie hierbei ebenfalls das ca. 30 cm lange Schnittstellenkabel.
Beachten Sie den Hinweis oben!
Inbetriebnahme RS232
Wenn alle Daten- Verbindungen hergestellt sind, können sie die Stromversorgung einschalten.
Weitere Informationen zum Programm- Download oder dem Schnittstellenbetrieb in einer
Zielapplikation entnehmen Sie bitte:
dem Manual der C-Control I Units (BA001),
der BASIC++ Entwicklungsumgebung mit eingebundenem online Manual,
dem Software- Manual zu CCBASIC.
Die Manuals finden Sie auf der Installations- CD im Verzeichnis Manuals, oder im Internet unter:
http://www.c-control-support.net
Inbetriebnahme USB
Für den Betrieb des Schnittstellen-/Programmiermoduls USB ist ein Treiber erforderlich. Öffnen Sie zur
Installation die Datei INDEX.HTML auf der Installations- CD mit einem Browser. Wählen Sie das Menü
„Installation USB- Treiber" und klicken Sie auf "USB Treiberdateien installieren". Um die ZIP- Datei auf der
CD zu öffnen. Wählen sie einen Ordner bzw. C-Control USB (oder einen beliebigen, anderen Ordner) auf
Ihrer Festplatte als Ziel. Klicken Sie dann auf "Entpacken" um die Treiberdateien mit Ihren Verzeichnissen zu
Installieren. Damit wird gleichzeitig das Unterverzeichnis WIN_DRIVER angelegt.
Wenn alle Verbindungen hergestellt sind schalten Sie die Stromversorgung ein. Stecken Sie das USB
Programmiermodul bei laufendem PC an den Rechner. Das Windows® Betriebssystem meldet, dass ein
unbekanntes USB- Gerät gefunden wurde, das sich selbst als USB/RS232 Converter identifiziert. Sie werden
aufgefordert den erforderlichen Treiber zu wählen oder das Verzeichnis anzugeben wo dieser gefunden
werden kann. Geben Sie das Verzeichnis WIN_DRIVER an. Windows® wählt darin selbst den passenden
Treiber (entsprechend der Betriebssystem Version). Dieser Treiber installiert sich als "VIRTUAL COM PORT"
(VCP) neben den wirklich existierenden COM- Ports. Hat Ihr Rechner zwei COM- Ports COM1 und Com2, so
wird sich dieser VCP als COM 3 (dem nächsten nicht vorhandenen COM- Port) installieren. Entsprechend
muss auch diese COM in Ihrer Entwicklungsumgebung (CCBASIC oder BASIC++) eingestellt werden.
Weitere Informationen zum Programm- Download oder dem Schnittstellenbetrieb in einer
Zielapplikation entnehmen Sie bitte:
dem Manual der C-Control I Units (BA001),
der BASIC++ Entwicklungsumgebung mit eingebundenem online Manual,
dem Software- Manual zu CCBASIC.
Die Manuals finden Sie auf der Installations- CD im Verzeichnis Manuals, oder im Internet unter:
http://www.c-control-support.net
Technische Daten
Betriebsspannung:
9...12V DC
Stromaufnahme:
ca. 10 mA
Abm. (L x B x H):
50 x 47 x 18 mm
Befestigungslochabstand:
38,7 mm
8
Allgemeines / Montage
Der C-Control I Steuercomputer braucht für das Laden eines compilierten Programms eine Verbindung über
eine Schnittstelle zu Ihrem PC. Die Schnittstelle zwischen PC und dem Steuercomputer arbeitet bidirektional,
über sie werden neben den Befehlscodes zur Programmierung eines Anwender - Programms auch einige
Konfigurations - und Steuerbefehle sowie Statusinformationen übertragen. Prinzipiell ist eine Verbindung von
PC und Steuercomputer nur zur Programmierung erforderlich. Anschließend kann der Steuercomputer in die
Zielapplikation eingesetzt werden und dort eigenständig arbeiten. Die Verbindung zum PC kann allerdings
auch während der Arbeit in der Zielapplikation bestehen bleiben und z.B. zur Übertragung von Messdaten
benutzt werden. Alle Anschlussverbindungen sollten grundsätzlich im spannungsfreien Zustand hergestellt
werden.
Montage
Die Schnittstellen-/Programmiermodule sind mechanisch so ausgelegt, dass sie auch in Ihrer Zielapplikation
fest mit einem Gerätegehäuse verschraubt werden k önnen, wenn Ihre Anwendung eine solche fest
installierte Schnittstelle erfordert. Der Befestigungslochabstand der Montagewinkel beträgt 38,7 mm.
Schnittstellen-/Programmiermodul RS232
Im Betrieb zeigt der Schnittstellen-/Programmieradapter RS232 sowohl den Sendebetrieb, als auch den
Empfangbetrieb mit einer Leuchtdiode (LED1) an. Mit dem Jumper JP1 können Sie festlegen ob als
Verbindungskabel ein 1:1 oder ein Nullmodemkabel verwendet werden soll. Beachten Sie den
Bestückungsaufdruck auf der Leiterplatte. Mit dem Produkt wird ein Nullmodemkabel ausgeliefert und der
Jumper JP1 ist entsprechend gesetzt.
Schnittstellen-/Programmiermodul USB
Während bislang hauptsächlich die serielle Schnittstelle zur Kommunikation in Mess- Regel- und
Steueranwendungen Verwendung fand, hat sich inzwischen der USB- Anschluss immer mehr durchgesetzt.
Bei diesem Modul sorgt ein spezieller Software- Treiber am PC dafür, dass Daten von Programmen, die auf
den im Treiberprogramm eingestellten virtuellen C OM- Port Hardwaremäßig auf den USB- Port umgeleitet
werden.
Im Betrieb zeigt das Schnittstellen-/Programmier-Modul USB den Sendebetrieb mit LED1 (grün) und den
Empfangs betrieb mit LED2 (rot) an.
Anschluss
Verbindung zum PC mit RS232
Schließen Sie nun das mitgelieferte Nullmodemkabel an eine freie serielle Schnittstelle Ihres Computers.
Sollte für die RS232 Verbindung bei Ihrem Computer nur noch eine 25-polige Schnittstelle frei sein,
benötigen Sie einen zusätzlichen Adapter .
Das Schnittstellen-/Programmier-Modul bietet Ihnen die Möglichkeit die RX/TX Leitungen der seriellen
RS232 Schnittstelle zu tauschen um evtl. andere Schnittstellenkabel (1:1) anzuschließen.

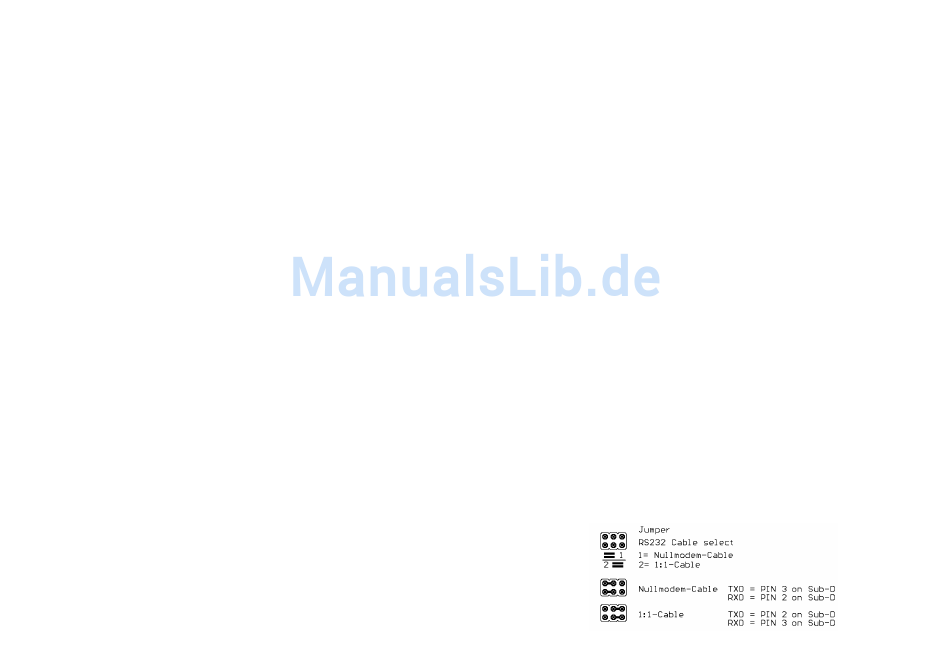

Achten Sie bitte je nach verwendetem Anschlusskabel auf den korrekten Sitz der Jumpergruppe JP2
Nullmodemkabel (im Lieferumfang)
Jumpergruppe JP2 auf Position 1
1:1Kabel
Jumpergruppe JP2 auf Position 2
