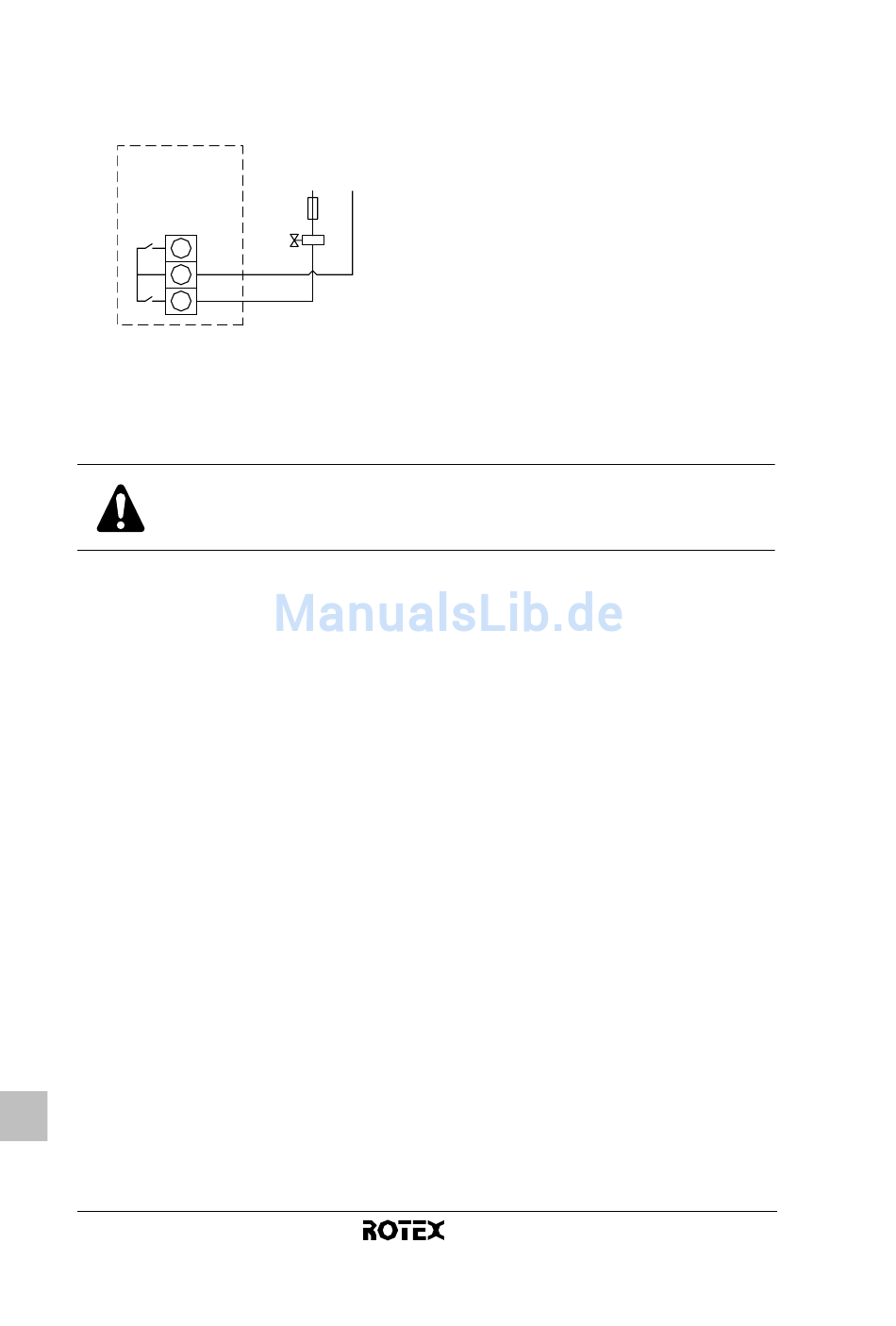

7b Motorlu vanaya bağlarken, motorlu vana ile termostat
arasındaki kabloları aşağıda gösterildiği gibi takın (yalnız
ısıtma uygulamaları için).
RKRTW
X1M
C
com
H
Çıkış röleleri (H ve C gerilimsiz kontaklardır) 5 A-230 VAC
maksimum yük çekebilir.
8 Termostatı verilen vidalarla sabitleyin.
Sabitlerken kabloları sıkıştırmamaya dikkat edin.
9 Şeffaf kablo koruyucusunu tekrar yerine takın ve kablo
koruyucusunu vidayla tespit edin.
10 Termostat kapağını kapatın.
11 LCD üzerindeki koruyucu filmi çıkarın.
Montaj kılavuzu
5
1N~50 Hz 230 VAC
L N
RKRTW
Oda termostatı
4PW50082-1
