6

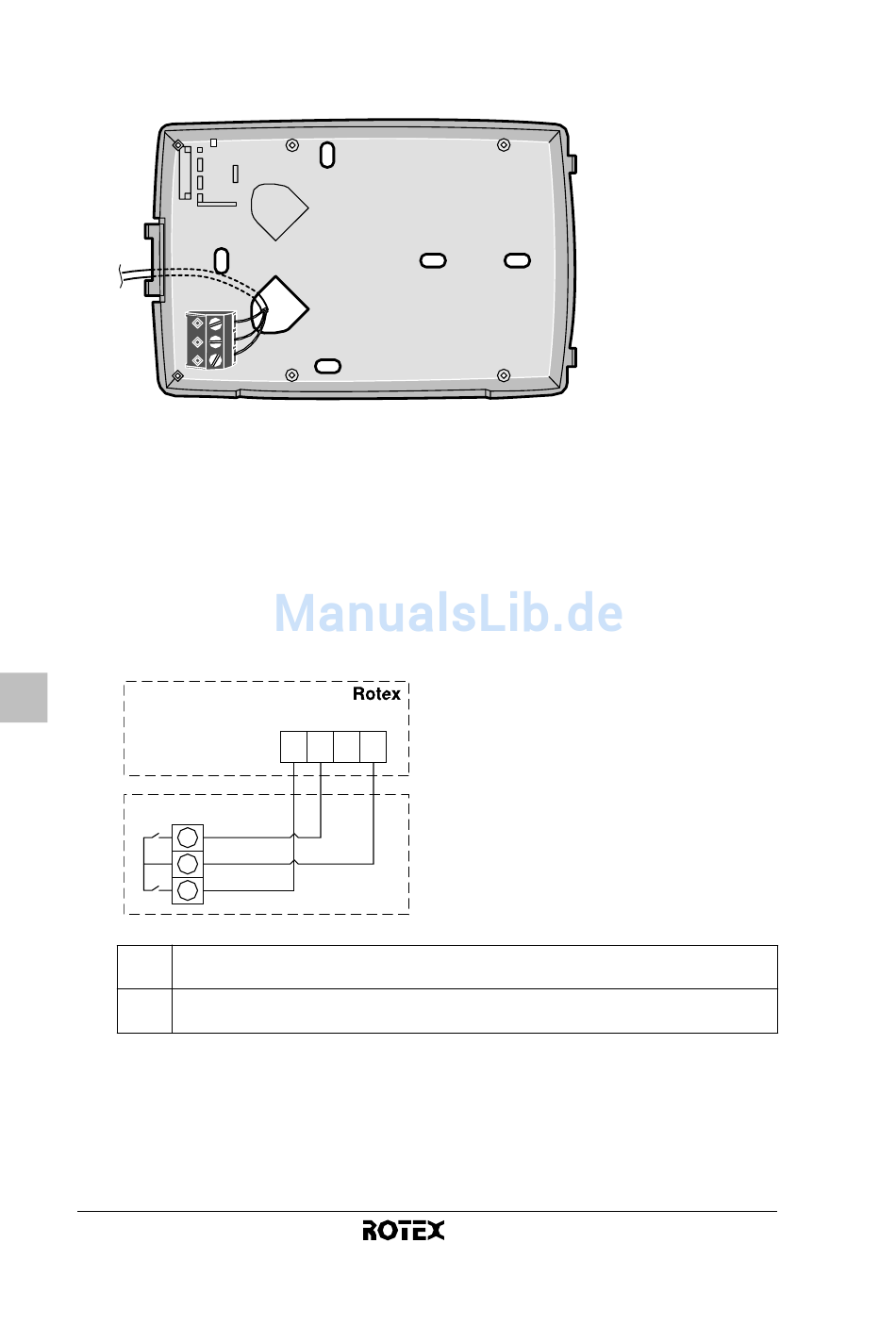

Das Kabel zur Inneneinheit oder zum motorisierten Ventil
durch die Rückwand des Thermostats führen.
7
Je nach Anwendung die dazu erforderlichen Anschlüsse
herstellen.
7a Bei Anschluss an der Inneneinheit schließen Sie die
Inneneinheit und den Thermostat so an, wie nachfolgend
gezeigt.
RKHB(H/X)008
RKHB(H/X)016
X2M
X1M
C
com
H
H
Heizen
C
Kühlen (Cooling)
Bei Anwendungen, bei denen nur geheizt wird, bleiben die
Anschlüsse 17-C bzw. 2-C frei.
Benutzen Sie Kabel in der Stärke 0,75~1,50 mm
Installationsanleitung
4
H C L N
1 2 3 4
RKRTW
2
.
RKRTW
Raumthermostat
4PW50082-1
