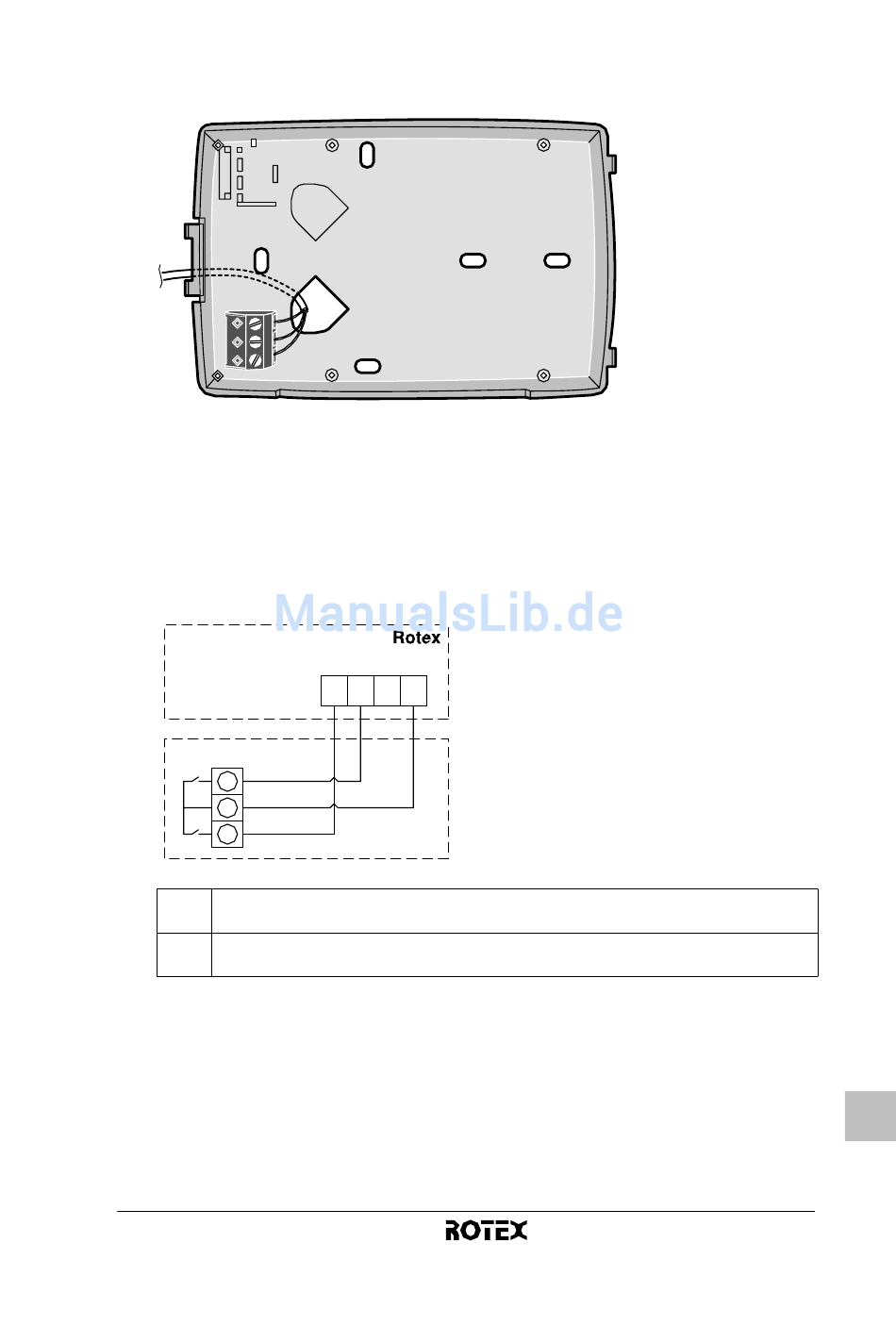

6 İç ünite ya da motorlu vana kablolarını termostatın arka
tarafından geçirin.
7 Uygulamanıza uygun biçimde kablo bağlantılarını yapın.
7a İç üniteye bağlarken, iç ünite ile termostat arasındaki
kabloları aşağıda gösterildiği gibi takın.
RKHB(H/X)008
RKHB(H/X)016
X2M
X1M
C
com
H
H Isıtma ihtiyacı
C Soğutma ihtiyacı
Yalnız ısıtma uygulamalarında, 17-C veya 2-C kablosu
takılmaz.
0,75~1,50 mm
RKRTW
Oda termostatı
4PW50082-1
H C L N
1 2 3 4
RKRTW
2
kablo ebadı kullanın.
