Netzüberspannungsschutz
Der in Abbildung 23 dargestellte Netzüberspannungsschutz befindet
sich an der Rückwand und hat Buchsen, die mit IN (EINGANG) und
OUT (AUSGANG) gekennzeichnet sind. Dieser
Netzüberspannungsschutz ist mit einem einzelnen RJ-45
(10BaseT)-Netzwerkanschluss ausgestattet.
Niederspannungsmodelle können auch einen RJ-11-Telefonanschluß
aufweisen, der Schutz für Modems, Telefaxgeräte und andere
Telekommunikationsgeräte bietet. Wie bei den meisten Modem-Geräten
ist es nicht ratsam, diese Buchse bei digitalen Nebenstellenanlagen zu
benutzen.
HINWEIS KEINE Telefon- oder Fax-/Modem-Geräte an die 230 V-Modelle
anschließen - bei 230 V-Modellen steht nur Netzwerkschutz zur Verfügung.
1. Den Eingangsstecker des zu schützenden Geräts in die mit IN
2. Das Netzwerk- oder Telephonkabel (nur
Powerware 9125 (700–2000 VA) Benutzerhandbuch
®
(EINGANG) gekennzeichnete Buchse stecken.
Niederspannungsgeräte) an die mit OUT (AUSGANG)
gekennzeichnete Buchse stecken.
IN
NETZÜBERSPANNUNGSSCHUTZ

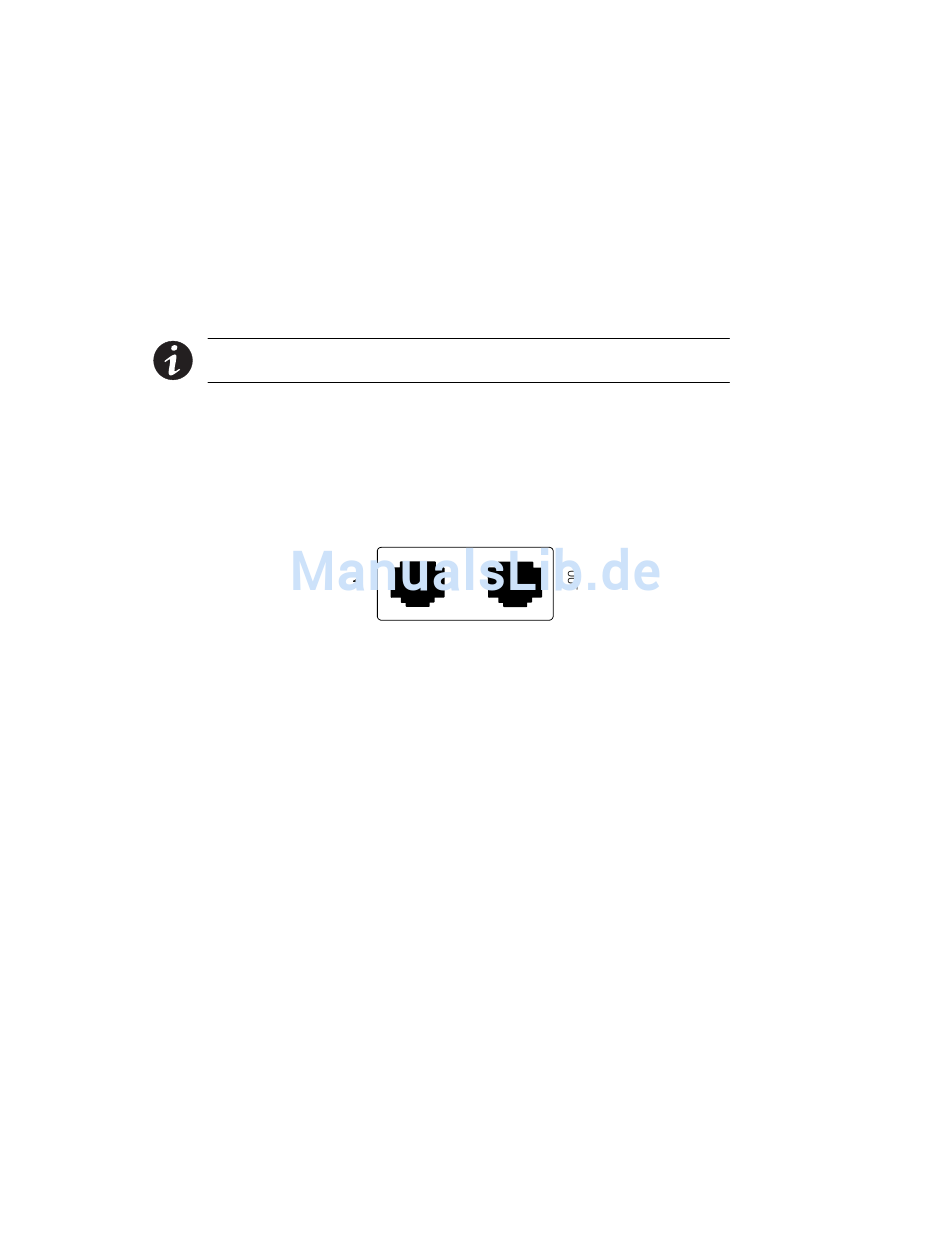

Abbildung 23. Netzüberspannungsschutz
:
164201431 Rev P1
Weitere Leistungsmerkmale der USV
OUT
