Weitere Leistungsmerkmale der USV

Schnittstellenkarte

Um Datenaustausch zwischen der USV und einem Computer zu
ermöglichen, muss der Computer mit dem mitgelieferten
Datenübertragungskabel an den Datenübertragungsanschluss der USV
angeschlossen werden.
Wenn das Datenübertragungskabel angeschlossen ist, kann die
Leistungsmanagement-Software Daten mit der USV austauschen. Die
Software fragt von der USV ausführliche Informationen über den Status
der Leistungsumgebung ab. Tritt ein Leistungsnotfall ein, leitet die
Software das Speichern aller Daten und ein ordnungsgemäßes
Abschalten der angeschlossenen Ausrüstung ein.

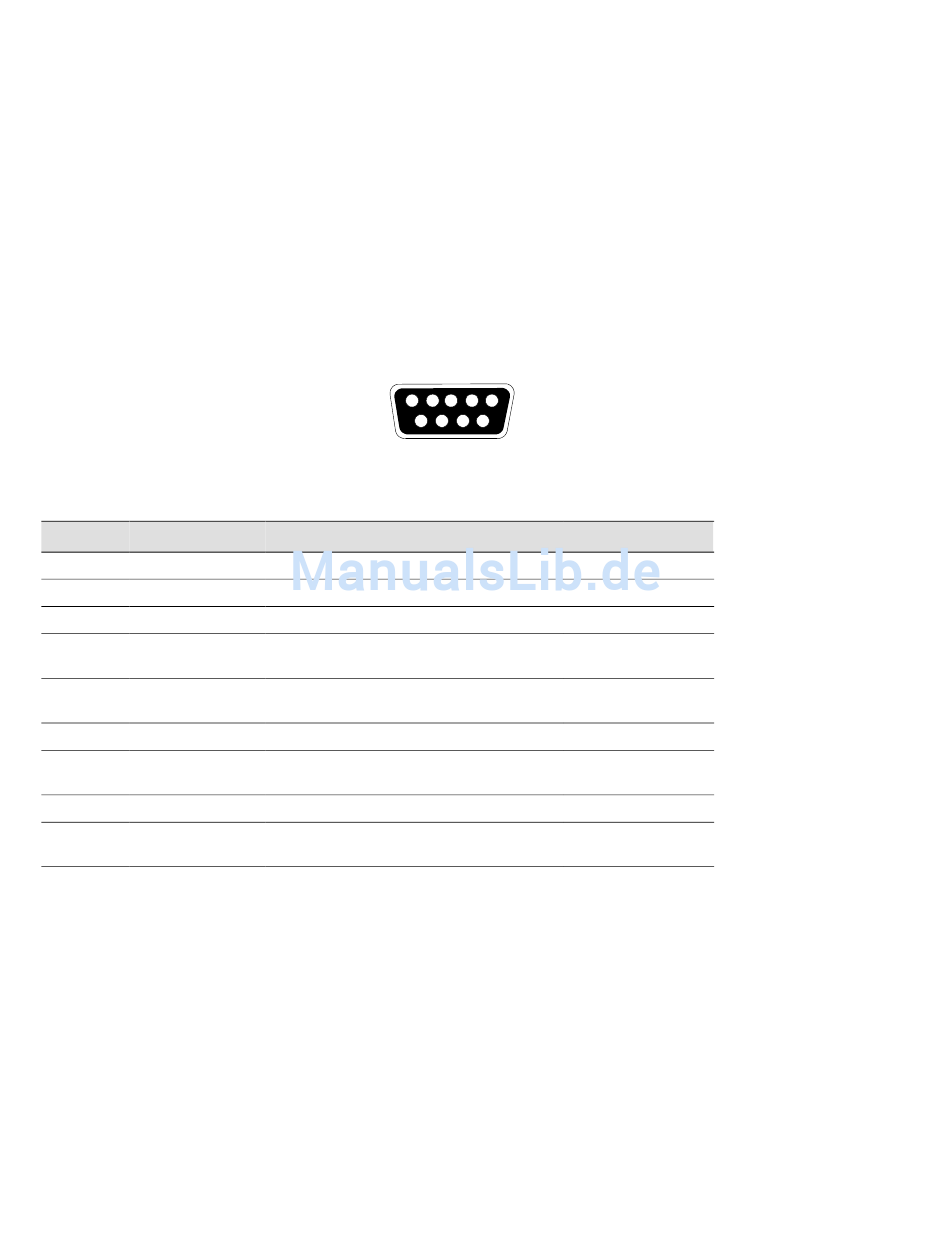

Die Anschlussstifte des Kabels sind in Abbildung 20 dargestellt, und die
Stiftfunktionen sind in Tabelle 2 beschrieben.
Tabelle 2. Stiftbelegung des Datenübertragungsanschlusses
Stiftnummer Signalname
1 Low Batt
2 RxD
3 TxD
4 DTR
5 GND
6 DSR
7 RTS
8 AC Fail
9 Power Source
(Stromquelle)
28
5 4 3
9 8
Abbildung 20. Datenübertragungsanschluss
Funktion
Relaiskontakt für Low Battery (Schwache Batterie)
An externes Gerät übertragen
Von externem Gerät empfangen
PnP (Plug and Play) vom externen Gerät (an Stift 6
gebunden)
Gemeinsames Bezugspotential (an Chassis
gebunden)
Zum externen Gerät (an Stift 4 gebunden)
PnP vom externen Gerät (Standardeinstellung) oder
Sammelalarm-Kontakt (Jumper-Einstellbar)
Relaiskontakt für AC Fail (Ausfall Netzspannung)
+V (8 - 24 Vdc)
Powerware 9125 (700–2000 VA) Benutzerhandbuch
®
2 1
7 6
Richtung von USV aus
Ausgehend
Ausgehend
Eingehend
Eingehend
—
Ausgehend
Eingehend / Ausgehend
Ausgehend
Ausgehend
:
