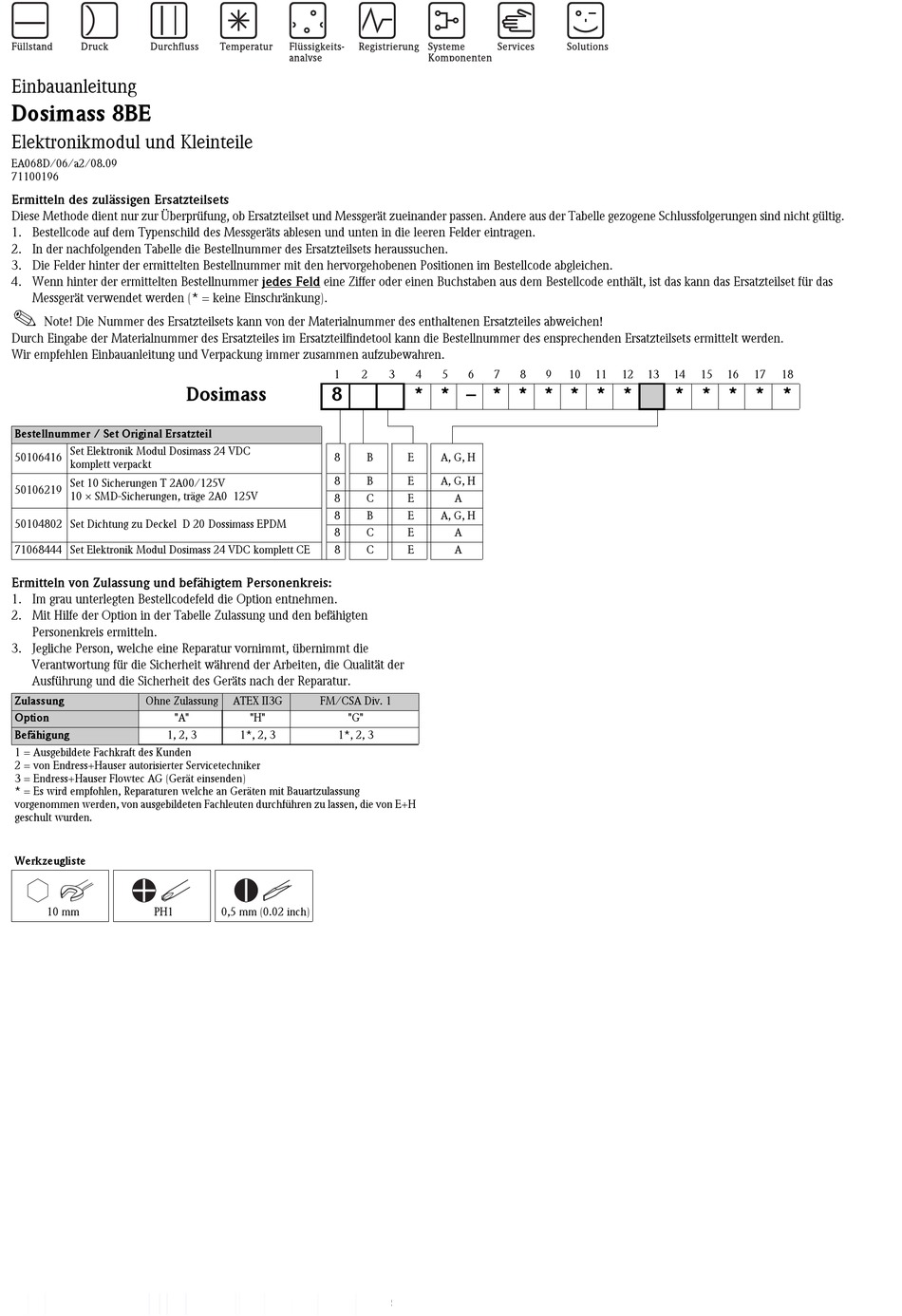

Einbauanleitung
Dosimass 8BE
Elektronikmodul und Kleinteile
EA068D/06/a2/08.09
71100196
Ermitteln des zulässigen Ersatzteilsets
Diese Methode dient nur zur Überprüfung, ob Ersatzteilset und Messgerät zueinander passen. Andere aus der Tabelle gezogene Schlussfolgerungen sind nicht gültig.
1. Bestellcode auf dem Typenschild des Messgeräts ablesen und unten in die leeren Felder eintragen.
2. In der nachfolgenden Tabelle die Bestellnummer des Ersatzteilsets heraussuchen.
3. Die Felder hinter der ermittelten Bestellnummer mit den hervorgehobenen Positionen im Bestellcode abgleichen.
4. Wenn hinter der ermittelten Bestellnummer jedes Feld eine Ziffer oder einen Buchstaben aus dem Bestellcode enthält, ist das kann das Ersatzteilset für das
Messgerät verwendet werden (* = keine Einschränkung).
!
Note! Die Nummer des Ersatzteilsets kann von der Materialnummer des enthaltenen Ersatzteiles abweichen!
Durch Eingabe der Materialnummer des Ersatzteiles im Ersatzteilfindetool kann die Bestellnummer des ensprechenden Ersatzteilsets ermittelt werden.
Wir empfehlen Einbauanleitung und Verpackung immer zusammen aufzubewahren.
Bestellnummer / Set Original Ersatzteil
Set Elektronik Modul Dosimass 24 VDC
50106416
komplett verpackt
Set 10 Sicherungen T 2A00/125V
50106219
10 × SMD-Sicherungen, träge 2A0 125V
50104802 Set Dichtung zu Deckel D 20 Dossimass EPDM
71068444 Set Elektronik Modul Dosimass 24 VDC komplett CE
Ermitteln von Zulassung und befähigtem Personenkreis:
1. Im grau unterlegten Bestellcodefeld die Option entnehmen.
2. Mit Hilfe der Option in der Tabelle Zulassung und den befähigten
Personenkreis ermitteln.
3. Jegliche Person, welche eine Reparatur vornimmt, übernimmt die
Verantwortung für die Sicherheit während der Arbeiten, die Qualität der
Ausführung und die Sicherheit des Geräts nach der Reparatur.
Zulassung
Ohne Zulassung
Option
Befähigung
1, 2, 3
1 = Ausgebildete Fachkraft des Kunden
2 = von Endress+Hauser autorisierter Servicetechniker
3 = Endress+Hauser Flowtec AG (Gerät einsenden)
* = Es wird empfohlen, Reparaturen welche an Geräten mit Bauartzulassung
vorgenommen werden, von ausgebildeten Fachleuten durchführen zu lassen, die von E+H
geschult wurden.
Werkzeugliste
10 mm
PH1
1
Dosimass
8
8
8
8
8
8
8
ATEX II3G
FM/CSA Div. 1
"A"
"H"
1*, 2, 3
0,5 mm (0.02 inch)
2
3
4
5
6
7
* * – * * * * * *
B
E
A, G, H
B
E
A, G, H
C
E
A
B
E
A, G, H
C
E
A
C
E
A
"G"
1*, 2, 3
8
9
10
11
12
13
14
* * * * *
15
16
17
18
