AEG DVD 4626 iP Bedienungsanleitung

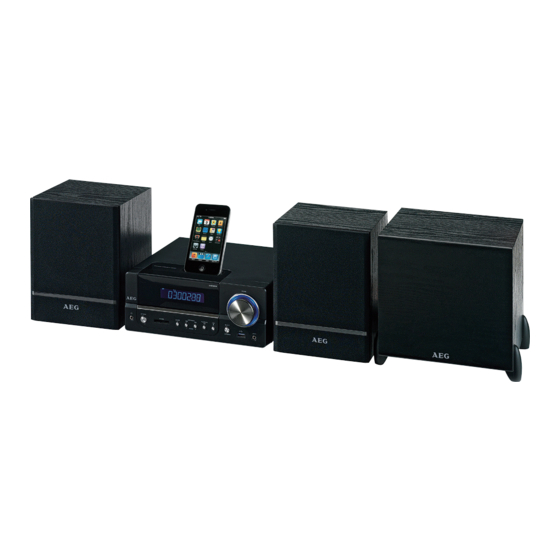

Musik-center mit dvd für iphone/ipod
Vorschau ausblenden
Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

DVD 4626 iP
Bedienungsanleitung/Garantie
Instruction Manual
Musik-Center mit DVD für iPhone/iPod
Music Center with DVD for iPhone/iPod

Kapitel

loading

Verwandte Anleitungen für AEG DVD 4626 iP

Inhaltszusammenfassung für AEG DVD 4626 iP

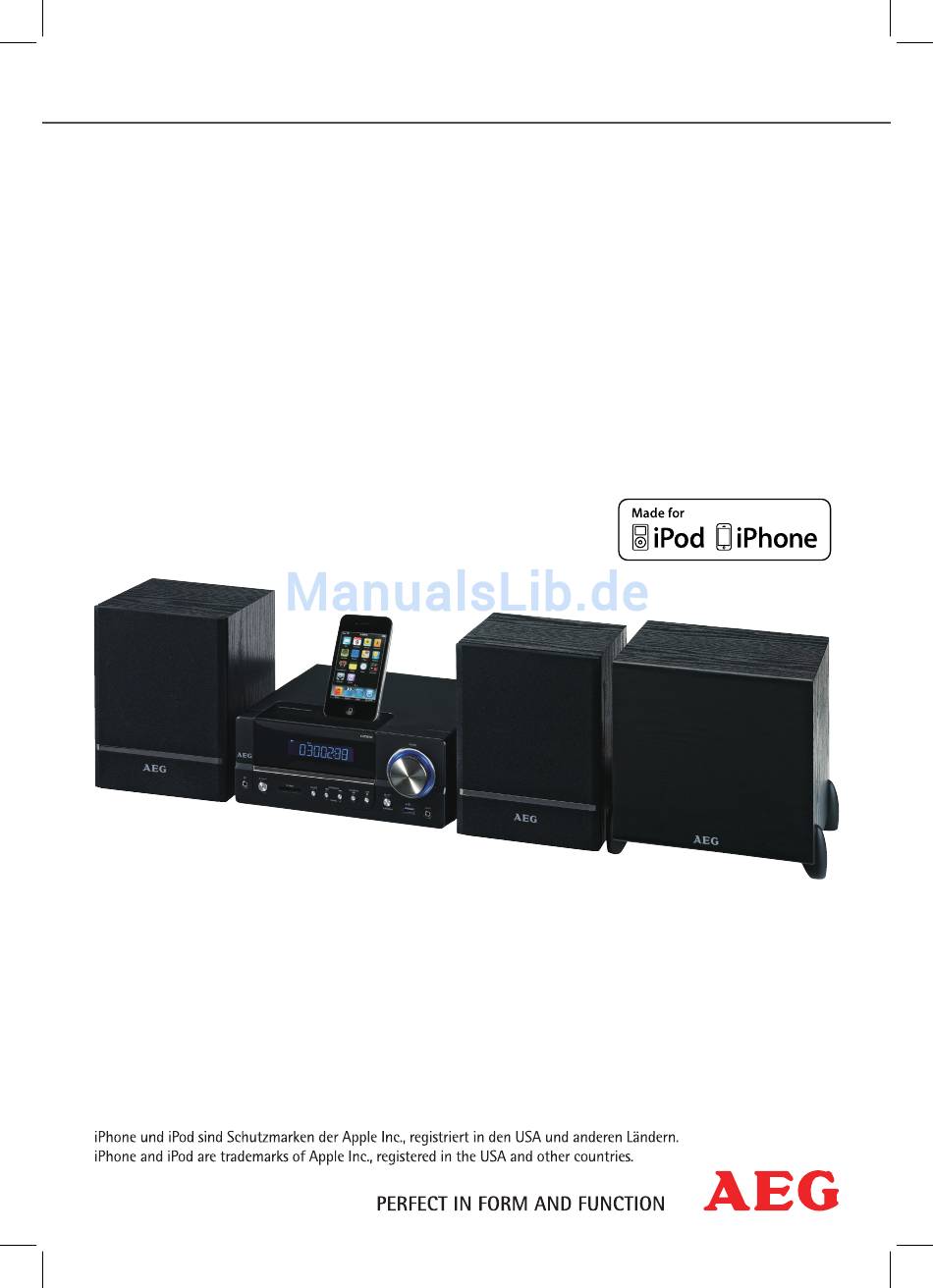

  • Seite 1 DVD 4626 iP Bedienungsanleitung/Garantie Instruction Manual Musik-Center mit DVD für iPhone/iPod Music Center with DVD for iPhone/iPod...
  • Seite 2 Inhalt Deutsch Inhalt Übersicht der Bedienelemente ........Seite Bedienungsanleitung ............Seite Technische Daten ..............Seite Garantiebedingungen ............Seite 35 Garantieabwicklung ............Seite 35 English Contents Overview of the components .........Page Instruction Manual .............Page 38 Technical Data ...............Page 40...

  • Seite 3: Übersicht Der Bedienelemente

    Übersicht der Bedienelemente Overview of the Components Abb./Fig. 1 Abb./Fig. 2 Abb./Fig. 3...

  • Seite 4: Geräteteile

    Deutsch Geräteteile (Abb. 1 / Abb. 2) 1 Taste „Betriebsbereitschaft“ 14 Speicherkarten-Schlitz ( POWER) 15 Kopfhöreranschluss 2 IR Empfänger 16 Lautsprecher-Anschlüsse 3 Display 17 AUX IN Audio-Eingänge 4 CD/DVD-Fach 18 Taste „Zurücksetzen“ (RESET) 5 Docking Anschluss Etwaige Fehlfunktionen (z.B. Gerät reagiert nicht) während 6 Taste „Öffnen/Schließen / des Betriebs können durch Automatischer Sendersuchlauf“...

  • Seite 5: Fernbedienung

    Deutsch Fernbedienung (Abb. 3) 1 MUTE: Stummschalten. 23 CHAPTER / : Zur Anwahl der Kapitel eines aufgesteckten 2 CLOCK: Einstellen der Uhrzeit. iPod (sofern Kapitel vorhan- 3 ZOOM: Ein- oder Auszoomen. den). 4 „ “ EJECT: CD/DVD-Fach 24 ALBUM / : Zur Anwahl der öffnen bzw.

  • Seite 6: Inhaltsverzeichnis

    Deutsch Technische Daten Geräteart Musik-Center mit DVD für iPhone/iPod Modell DVD 4626 iP Stromversorgung 110-240 V AC, 50/60 Hz Leistung 70 W Abmessungen (B x H x T) 239 x 106 x 302 mm Gewicht (DVD Player) ca. 2,1 kg...
  • Seite 7 Garantiebedingungen .....................35 Garantieabwicklung ......................35 Konformitätserklärung ....................36 OSD-Menu-Übersicht .....................37 Vielen Dank! Es freut uns, dass Sie sich für das Musik-Center DVD 4626 iP entschieden haben! Wir wünschen Ihnen viel Freude mit dem Gerät und danken Ihnen für den Kauf! Symbole in dieser Wichtige Hinweise für Ihre Sicherheit sind besonders gekennzeichnet.

  • Seite 8: Sicherheitshinweise

    Deutsch Sicherheitshinweise Bedienungsanleitung Lesen Sie diese Bedienungsanleitung vollständig durch, bevor Sie das Gerät verwenden. Bewahren Sie die Anleitung gut auf. Falls Sie das Gerät an Dritte weiter- geben, geben Sie auch die Bedienungsanleitung mit. Die Nichtbeachtung dieser Anleitung kann zu schweren Verletzungen oder Schäden am Gerät führen.

  • Seite 9: Transport

    Deutsch Laser Dieses Gerät ist als Laser-Gerät der Klasse 1 (CLASS 1 LASER) klassifiziert. Das zugehörige Etikett befindet sich außen auf dem Gerät. Laser-Strahlen können die Augen schädigen. Beachten Sie daher Folgendes: Öffnen Sie auf keinen Fall das Gerät. Versuchen Sie nicht, das Gerät zu zerlegen.

  • Seite 10: Bestimmungsgemäße Verwendung

    Deutsch Bestimmungsgemäße Der DVD-Player ist ausschließlich für die folgenden Aufgaben bestimmt: Verwendung Abspielen von Video-DVDs/Video CDs. Abspielen von Audio-CDs. Empfang von Radioprogrammen. Tonwiedergabe von externen Audioquellen. Jede weitere Verwendung gilt als nicht bestimmungsgemäß und ist untersagt. Defekt Sollte das Gerät einmal defekt sein: Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst ersetzt werden, um Gefährdungen zu vermeiden.

  • Seite 11: Inbetriebnahme

    Deutsch 1. Entfernen Sie ca. 1,5 cm der Kabelisolierung. 2. Verdrehen Sie das Kabelende. 3. Öffnen Sie die Kabelklemme, indem Sie auf die Lasche drücken. 4. Klemmen Sie nun das Kabelende an die entsprechenden Anschlüsse des Gerätes an. Achten Sie dabei auf die richtige Polarität. HINWEIS: Achten Sie darauf, dass sich blanke Drähte nicht berühren/kreuzen.

  • Seite 12: Videokabel Anschließen

    Deutsch Wirkungskreis der Fernbedienung Zur Benutzung der Fernbedienung richten Sie diese auf den Fernbe- dienungssensor an der Vorderseite des Gerätes. Der Abstand von der Fern- bedienung zum Sensor sollte 7 Meter nicht überschreiten. Der Winkel der Fernbedienung zum Fernbedienungssensor sollte nach rechts, links, oben und unten 30°...

  • Seite 13: Audio-Kabel Anschließen

    Deutsch Komponenten-Video Eine Verbindung mit einem Komponenten-Video-Kabel bietet die Gewähr für eine sehr gute Wiedergabequalität. Mit Komponenten-Video werden nur Video-Signale übertragen. 1. Stecken Sie jeden der drei Stecker in die entsprechende Buchse des DVD-Players. 2. Stecken Sie die Stecker in die entsprechenden Buchsen Ihres Wieder- gabegerätes.
  • Seite 14 Deutsch Stereo Verbinden Sie die beiden Audio-Kabel für den rechten und den linken Audiokanal mit Ihrem Wiedergabegerät oder Ihrem Verstärker. 1. Stecken Sie die Audio-Stecker in die Buchsen auf der Rückseite des Gerätes (R/L). Das Audio-Kabel für den Subwoofer stecken Sie in die Buchse (SUB) auf der Rückseite des Gerätes.

  • Seite 15: Antennenanschluss

    Deutsch Verbinden Sie Ihr Ausgabegerät mit einem 3,5 mm Stereo-Klinkenstecker. 1. Stecken Sie einen 3,5 mm Klinkenstecker in die Buchse auf der Vor- derseite des Gerätes. 2. Stecken Sie das andere Ende des Klinkenstecker-Kabels in die entspre- chende Buchse Ihres Ausgabegerätes. HINWEIS: Haben Sie an beiden Eingängen ein externes Gerät angeschlossen, wird Abb.

  • Seite 16: Über Den Dvd-Player

    Deutsch Über den DVD-Player Sie können mit dem DVD-Player eine Vielzahl von Datei-Formaten ab- spielen Seite 6, „Technische Daten“. Beachten sollten Sie jedoch, dass DVDs in vielen Fällen mit einem sogenannten „Regionalcode“ versehen sind. Dieser gibt an, für welche Weltregion die DVD bestimmt ist. So kennzeichnet der Regionalcode „1“ beispielsweise DVDs, die für die USA und Kanada bestimmt sind.

  • Seite 17: Medien Wiedergeben

    Deutsch Medien wiedergeben Fernbedienung verwenden Sie übermitteln dem DVD-Player Befehle mit der Fernbedienung. Es ist dabei wichtig, dass das Ende der Fernbedienung in Richtung des DVD- Players zeigt. HINWEIS: Sollte sich das Gerät noch nicht im DVD Modus befinden, drücken Sie so oft auf die Taste SOURCE (Abb.

  • Seite 18: Audiosprache

    Deutsch Wiedergabe starten 1. Legen Sie eine CD/DVD in das CD/DVD-Fach Seite 17, „CD/DVD laden“. 2. Drücken Sie auf die Taste „PLAY “ (Abb. 3/36) der Fernbedienung. HINWEIS: Startet die Wiedergabe nicht oder ist die Qualität der Wiedergabe unbefriedigend, dann sollten Sie die Voreinstellungen des DVD-Players überprüfen.

  • Seite 19: Passage Zum Wiederholen Auswählen

    Deutsch 3. Geben Sie nun den Punkt an, von dem die Wiedergabe starten soll. In Abhängigkeit vom Typ des Mediums kann es sich dabei beispiels- weise um eine Tracknummer, ein Kapitel oder auch die Zeit handeln. Die Eingabe nehmen Sie über die Zifferntasten (Abb. 3/28) vor. Nach kurzer Zeit beginnt die Wiedergabe.

  • Seite 20: Schnell-Vor- Oder Zurücklauf Durchführen

    Deutsch Schnell-Vor- oder Zurücklauf Der DVD-Player verfügt über die Möglichkeit, einen Schnell-Vor-oder Zurücklauf durchzuführen. durchführen 1. Drücken Sie auf die Taste (Abb. 3/14) bzw. (Abb. 3/33), um einen Schnellvorlauf bzw. Schnellrücklauf zu starten. Auf dem Bildschirm wird nun die aktuelle Wiedergaberichtung und Geschwindigkeit angezeigt, z.B.

  • Seite 21: Im Dateimodus Arbeiten

    Deutsch Playlist erstellen (CD/DVD) Unter Umständen möchten Sie die Titel z.B. einer CD nicht in der vom Hersteller vorgegebenen Reihenfolge hören. Mit der Funktion „Playlist erstellen“ können Sie sich eine eigene Wiedergabereihenfolge erstellen. Gehen Sie hierzu folgendermaßen vor: 1. Drücken Sie auf die Taste PROG (Abb. 3/37). Sie sehen nun eine Tabel- Hier geben Sie die gewünschte Reihenfolge der Tracks (bei CDs) bzw.

  • Seite 22: Speicherkarte Verwenden

    Deutsch Speicherkarte verwenden Folgende Speicherkarten können Sie verwenden: SD-Card Multi Media Card Memory-Stick 1. Stecken Sie die Speicherkarte in den Kartenleser (Abb. 1/14). 2. Drücken Sie auf die Taste DVD/SD/USB (Abb. 3/26) der Fernbedie- nung, um den DVD-Player in den Dateimodus zu schalten. 3.

  • Seite 23: Datei/Verzeichnis Auswählen Und Wiedergabe Starten

    Deutsch 3. Sollte die Wiedergabe nicht automatisch starten: Wählen Sie die gewünschte(n) Datei(en) aus und starten Sie die Wiedergabe Seite 23, „Datei/Verzeichnis auswählen und Wiedergabe starten“. 4. Wollen Sie wieder in den DVD Modus wechseln, drücken Sie erneut auf die DVD/SD/USB Taste (Abb. 3/36). Datei/Verzeichnis auswählen und Medien können zahlreichen Daten/Dateien und Verzeichnisse enthalten.

  • Seite 24: Überblendung

    Deutsch HINWEIS: Achten Sie dabei auf eine angemessene Größe der Fotos. Zu gro- ße Fotos werden unter Umständen sehr langsam oder gar nicht angezeigt. Günstig ist, wenn die Größe der Fotos dem Bildformat des Wiedergabegerätes entspricht. Dieses beträgt bei Fernsehern normalerweise 1024x576 Pixel (Seitenverhältnis 16:9) oder 768x576 (Seitenverhältnis 4:3).

  • Seite 25: Menü-Aufbau Verstehen

    Deutsch HINWEIS: Viele der Voreinstellungen können Sie sowohl über die Fernbedienung als auch über das Menü ändern. Der Unterschied ist: Ändern Sie die Vorsteinstellungen über die Fernbedienung, so haben die Änderungen nur bis zum Ausschalten des DVD-Players oder bis zum Entfernen der DVD Bestand.

  • Seite 26: Allgemeine Einstellungen

    Deutsch Allgemeine Einstellungen TV Format Hier können Sie die Ausgabe des DVD-Players an das Seitenverhältnis Ihres Wiedergabegerätes anpassen. Zum Hintergrund: Sofern Sie keinen Wide-Screen-Fernseher haben, weist Ihr Fernsehbild ein Seitenverhältnis von 4:3 auf. Die meisten Spielfilme weisen jedoch ein Seitenverhältnis von 16:9 auf, deren Bild ist also zu breit für einen Fernseher.

  • Seite 27: Audioeinstellungen

    Deutsch Bildschirmschoner Das Gerät kann ein Standbild beliebig lange auf dem Bildschirm anzeigen. Hierbei können Schäden am Bildschirm entstehen. Es ist daher sinnvoll, den Bildschirmschoner zu aktivieren. Folgende Optionen stehen zur Auswahl: Ein: Der Bildschirmschoner ist aktiviert (Standardeinstellung). Aus: Der Bildschirmschoner ist deaktiviert. Letzter Speicherplatz Diese Funktion aktiviert die Wiedererkennungs-Funktion des DVDs Play- ers.

  • Seite 28: Dolbyeinstellungen

    Deutsch LPCM Ausgang Hier können Sie die Abtastrate des Audiosignals festlegen. Im Allgemeinen ist es so, dass eine höhere Abtastfrequenz zu einem besseren Audiosignal führt. Dolbyeinstellungen Doppeltes Mono Normalerweise erfolgt die Tonausgabe als Stereo-Ausgabe. Hier haben Sie die Möglichkeit, anstelle der Stereo-Ausgabe eine Mono-Ausgabe zu wählen.

  • Seite 29: Voreinstellungen

    Deutsch HINWEIS: Wenn Sie die Einstellung „RGB“ wählen möchten, stellen Sie sicher, dass Ihr Wiedergabegerät diese Einstellung unterstützt. Auflösung Wählen Sie die HDMI Auflösung für das angeschlossene und zu verwen- dende Wiedergabegerät aus. Die Wahl des richtigen Signalformats ist vom verwendeten Anschluss und Wiedergabegerät abhängig (vgl.

  • Seite 30: Radioprogramme Einstellen

    Deutsch Kindersicherung (Jugendschutz) Manche DVDs weisen Informationen zur Zielgruppe auf. Das Vorgehen gleicht hierbei der Freigabe für Kinofilme („Freigegeben ab 12 Jahren“ z.B.). Haben Sie die Kinderschutz-Option aktiviert, so wird, sofern vorhanden, die entsprechende Information von der DVD ausgelesen und mit dem von Ihnen voreingestellten Wert verglichen.

  • Seite 31: Aux In (R/L) Eingangsbuchsen

    Deutsch Manueller Suchlauf 1. Wählen Sie mit der Taste SOURCE (Abb. 3/13) den „FM“ Modus aus. 2. Drücken Sie die TUNING / Tasten (Abb. 3/21) um einen Sender zu suchen. Betätigen Sie die entsprechende Taste so oft, bis Sie den gewünschten Radiosender gefunden haben.

  • Seite 32: Musik/Videos Vom Ipod/Iphone Wiedergeben

    Deutsch Des Weiteren kann eine volle Kompatibilität der Fernbedienfunktionen nicht garantiert werden. Bedienen Sie daher ggf. Ihren iPod/iPhone wie gewohnt, während dieses in der Docking Station steckt. HINWEIS: In Abhängigkeit vom Softwarestand Ihres iPhone kann im Einzelfall die folgende Fehlermeldung im Display erscheinen: „Dieses Zubehör wurde nicht für die Verwendung mit dem iPhone entwi- ckelt.

  • Seite 33: Fehlerbehebung

    Deutsch HINWEIS: Sofern mit Ihrem iPod mitgeliefert, verwenden Sie den Steckplatzad- apter, um den korrekten Sitz des iPod zu gewährleisten. Nicht alle iPod/iPhone Generationen unterstützen die Ladefunktion. Die Dauer des Ladevorgangs ist abhängig vom verwendeten iPod/ iPhone und dessen Betriebszustand. Fehlerbehebung Bevor Sie das Gerät an den Kundendienst einschicken, überprüfen Sie anhand der folgenden Tabelle, ob Sie den Fehler selbst beseitigen können.

  • Seite 34: Entsorgung

    Deutsch Fehler Mögliche Ursache Lösung Kein Ton Audiokabel wurde nicht ange- WARNUNG: schlossen Bevor Sie sich auf Fehlersuche begeben, schalten Sie das Gerät aus. Sofern Sie zur Übertragung des Video-Signals keinen SCART- Stecker oder Composite-Video-Stecker verwenden, müssen Sie zusätzlich zum Video-Kabel noch ein Audio-Kabel verwenden „Audio-Kabel anschließen“.

  • Seite 35: Garantiebedingungen

    Deutsch Garantiebedingungen 1. Gegenüber Verbrauchern gewähren wir bei privater Nutzung des Geräts eine Garantie von 24 Monaten ab Kaufdatum. Ist das Gerät zur gewerblichen Nutzung geeignet, gewähren wir beim Kauf durch Unternehmer für das Gerät eine Garantie von 12 Mona- ten.

  • Seite 36: Konformitätserklärung

    Industriering Ost 40 D-47906 Kempen Konformitätserklärung Hiermit erklärt die Firma ETV – Elektro-technische Vertriebsgesellschaft, dass sich das Gerät DVD 4626 iP in Übereinstimmung mit den grundle- genden Anforderungen der europäischen Richtlinie für elektromagne- tische Verträglichkeit (2004/108/EG) und der Niederspannungsrichtlinie (2006/95/EG) befindet.

  • Seite 37: Osd-Menü Übersicht

    Deutsch OSD-Menü Übersicht General Video - - Seite Allgemeine Einstellung - - - - Seite zur Videoeinstellung - - TV-Format Norm/PS Videoausgabe Norm/LB S-Video 16:9 Winkelzeichen Auflösung Auto 480i OSD-Sprache 480p Bildschirmschoner 720p 1080i Letzter Speicher 1080p 576p(720) 720p(50Hz) 1080i(50Hz) Audio 1080p(50Hz) - - Audioeinstellseite - -...

  • Seite 70: Garantiekarte

    DVD 4626 iP GARANTIE-KARTE Guarantee card DVD 4626 iP 24 Monate Garantie gemäß Garantie-Erklärung 24 months guarantee according to guarantee declaration Kaufdatum, Händlerstempel, Unterschrift Purchase date, Dealer stamp, Signature Elektro-technische Vertriebsgesellschaft mbH Industriering Ost 40 47906 Kempen Elektro-technische Vertriebsges. mbH Industriering Ost 40 • 47906 Kempen...
