MONTAGEANWEISUNGEN (optional)
oder
Abb.7
Horizontales
Fenster
Fenster-Einschub-Set
Mindestens: 67,5cm (2,22ft).
Maximal: 123cm(4,04ft).
oder
Horizontales
Fenster
Fenster-Einschub-Set
Mindestens: 67,5cm (2,22ft).
Maximal: 123cm(4,04ft).
Abb.8
Horizontales
Fenster
Fenster-Einschub-Set
Mindestens: 67,5cm (2,22ft).
Maximal: 123cm(4,04ft).
oder
Horizontales
Fenster
Fenster-Einschub-Set
Mindestens: 67,5cm (2,22ft).
Maximal: 123cm(4,04ft).
Abb.9
MONTAGEANWEISUNGEN
Standort
Die Klimaanlage sollte zur Minimierung von
Schwingungen und Geräuschen auf einem festen
Untergrund platziert werden. Für eine
sichere Aufstellung platzieren Sie die Anlage auf
einem glatten und ebenen Untergrund, der das
Gewicht der Anlage tragen kann.
Zur leichteren Positionierung hat die Anlage Rollen,
aber sie sollte nur auf glatten, ebenen Flächen
gerollt werden. Seien Sie beim Rollen auf
Teppichböden vorsichtig. Versuchen Sie nicht, die
Anlage über andere Gegenstände zu rollen.
Die Anlage muss in Reichweite einer richtig
geerdeten Steckdose aufgestellt werden.
Platzieren Sie keine Hindernisse in der Nähe vom
Lufteinlass oder Luftauslass der Anlage.
Für eine wirksame Klimatisierung halten Sie
mindestens 30cm Abstand zur Wand ein.

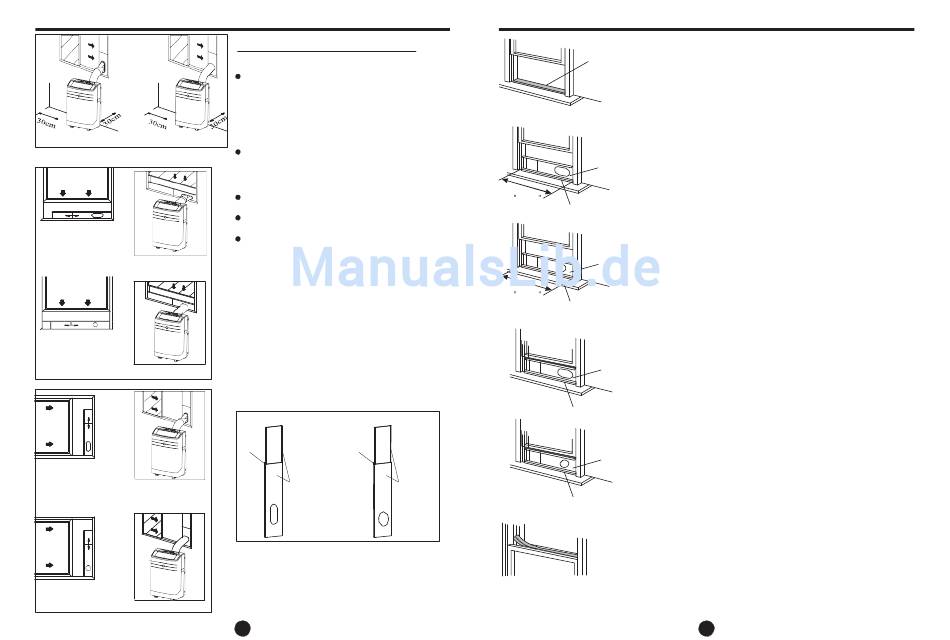

Fenster Einschub-Set Montage
Ihr Fenster Einschub-Set ist so ausgelegt, dass es in die
meisten üblichen "vertikalen" und "horizontalen" Fenster passt.
Es kann jedoch nötig sein, einige
Dinge im Montageablauf für bestimmte Fenstertypen zu
improvisieren / anzupassen. Beachten Sie bezüglich der
minimalen und maximalen Fensteröffnungen die Abb. 8 &
Abb.9. Das Fenster-Einschub-Set kann mit einer Schraube
befestigt werden (siehe Abb.9a).
Hinweis:
Falls die Fensteröffnung geringer als die genannte
Mindestlänge des Fenster-Einschub-Sets ist, schneiden Sie
dasjenige mit dem Loch kürzer, damit es in die Fensteröffnung
passt. Schneiden Sie die das Loch aus dem Fenster-Einschub-
Set heraus.
Schraube
Schraube
oder
Fenster
Fenster Einschub-
Einschub-
Set
Set
Abb.9a
9
Schaumstoffdich
tung A
(selbstklebend)
Abb.10
Fenster-Set
26,5 ~ 48,0
Fenster-Unterbau
oder
Fenster-Set
26,5 ~ 48,0
Fenster-Unterbau
Abb.11
Fenster-Set
oder
Fenster-Unterbau
Fenster-Set
Fenster-Unterbau
Abb.12
Schaumstoff
dichtung
Abb.13
MONTAGEANWEISUNGEN (optional)
Montage in einem doppelt
aufgehängten Schiebefenster
1. Schneiden Sie die Schaumstoffdichtung
(selbstklebend) auf die richtige Länge und befestigen
Sie am Fenster-Unterbau. Abb.10
2. Bringen Sie das Fenster-Einschub-Set auf dem
Fenster-Unterbau an. Passen Sie die Länge des
Fenster-Einschub-Sets entsprechend der Fensterbreite
an, kürzen das einstellbare Fenster-Set, falls die
Fensterbreite weniger als 26,5 Zoll beträgt.
Öffnen Sie den Fensterflügel und bringen das Fenster-
Einschub-Set auf den Fenster-Unterbau. Siehe Abb.11.
3. Schneiden Sie die Schaumstoffdichtung (selbstklebend)
auf die richtige Länge und bringen sie oben am Fenster
an. Gezeigt in Abb.12.
4. Schließen Sie den Fensterflügel sicher gegenüber dem
Fensterrahmen.
5. Schneiden Sie die Schaumstoffdichtung auf die
entsprechende Länge und dichten den offenen Spalt
zwischen dem oberen und äußeren Fensterflügel ab.
Gezeigt in Abb.13.
10
