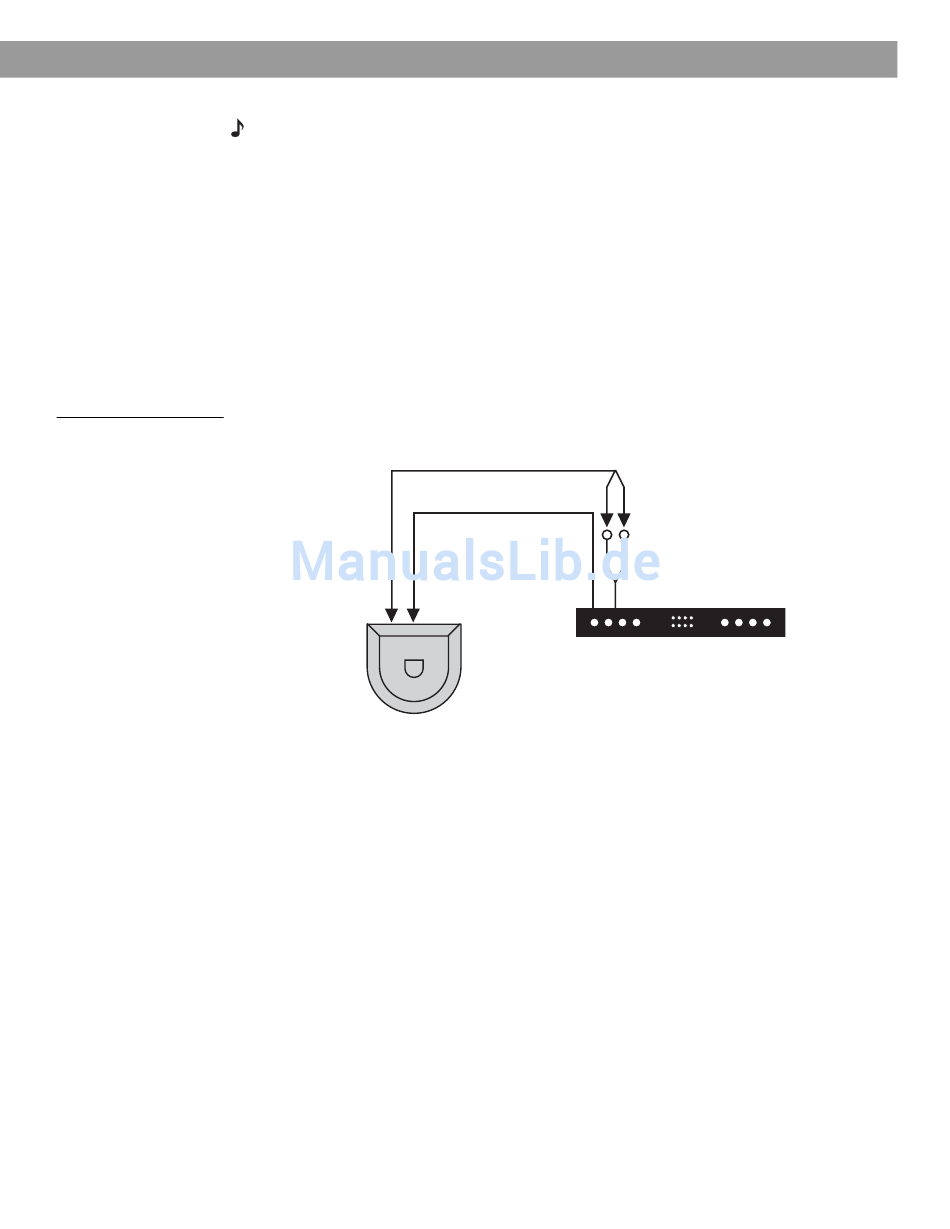

Abbildung 9
Effektgeräte parallel
anschließen
Parallele Verbindung von Effektgeräten mit dem PS1 Standfuß
Hinweis: Zum parallelen Anschluss eines Effektgeräts benötigen Sie ein unsymmetrisches
6,3 mm-Instrumentenkabel, einen Y-Adapter von 6,3 mm-Klinkenstecker mono auf zwei 6,3 mm-
Klinkenkupplungen mono sowie ein TRS-Kabel mit einem 6,3 mm-TRS-Stecker auf der einen
Seite und zwei 6,3 mm-Klinkensteckern mono auf der anderen Seite.
1. Schließen Sie den TRS-Stecker an die Channel 1 Insert-Buchse am PS1 Standfuß an.
2. Verbinden Sie die beiden 6,3 mm-Klinkenstecker des TRS-Kabels mit dem Y-Adapter.
3. Verbinden Sie den Stecker des Y-Adapters mit dem Eingang des Effektgeräts.
4. Verbinden Sie den Ausgang des Effektgeräts mit Hilfe des unsymmetrischen
6,3 mm-Instrumentenkabels mit der Channel 3 Line IN-Buchse am PS1 Standfuß.
5. Stellen Sie den Effektpegel und den Mix-Regler des Effektgeräts auf die höchste
Einstellung.
6. Stellen Sie den Channel 3 Level-Regler am PS1 Standfuß auf die gewünschte Höhe ein.
6,3-mm-Instrumentenkabel
Anschließen an
Channel 1 Insert
Anschließen an
Channel 3 Line-In
PS1 Standfuß
TRS Insert-Kabel
An Effektgerät-Ausgang
anschließen
Bedienungsanleitung
Y-Kabeladapter:
6,3-mm-Klinkenstecker mono auf
zwei 6,3-mm-Klinkenkupplungen mono
An Effektgerät-Eingang anschließen
Digitales Effektgerät
19
