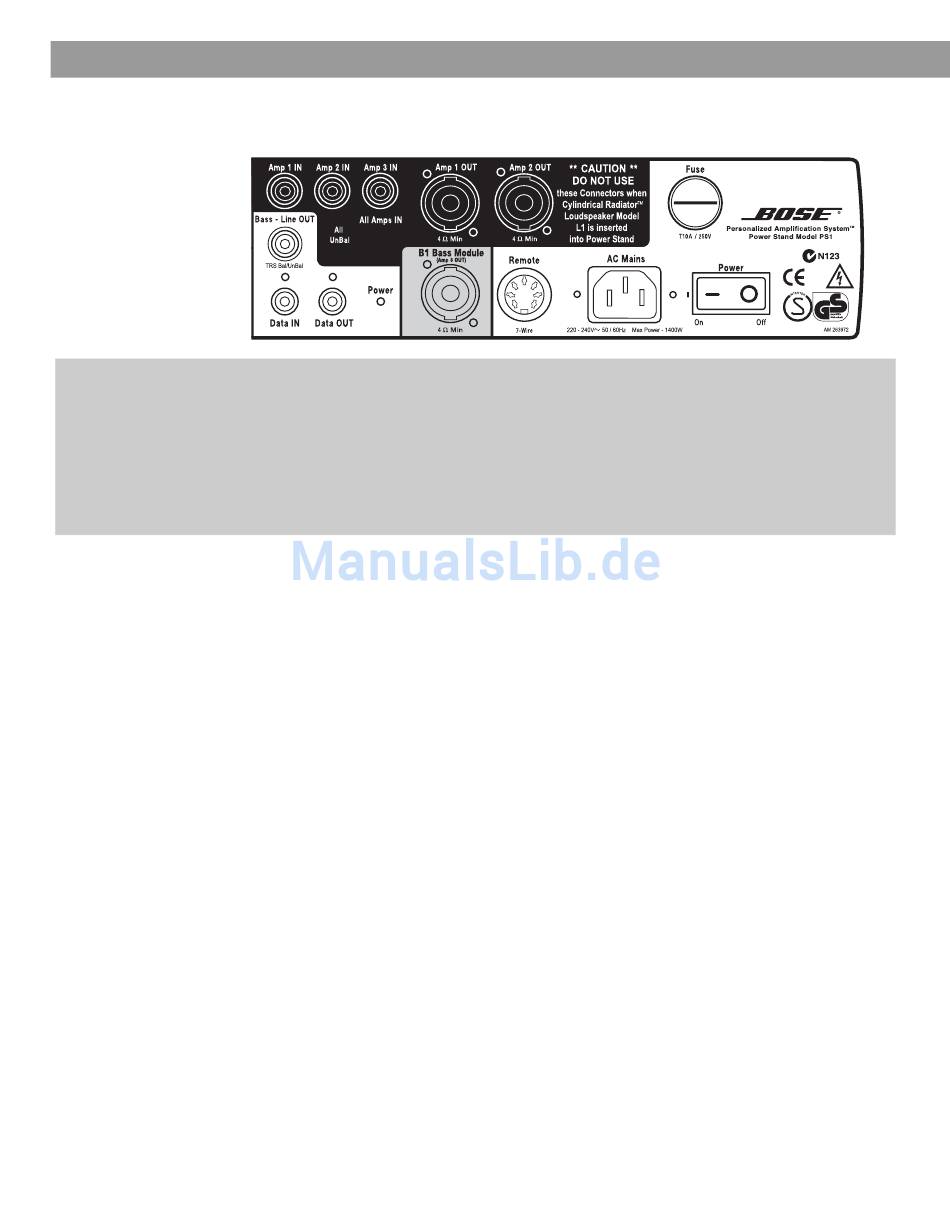

Bedienelemente, Anzeigen und Anschlüsse
Anschlüsse für Verstärker, Bassmodule, Fernbedienung und
Stromversorgung
Wird nur verwendet,
wenn am PS1 Standfuß
KEIN L1 Cylindrical
Radiator™
Lautsprecher
angeschlossen ist.
14
Amp 1 IN.......................................... Erster Verstärker-Eingang
Amp 2 IN.......................................... Zweiter Verstärker-Eingang
Amp 3 IN.......................................... Dritter Verstärker-Eingang
All Amps IN ..................................... Eingang für alle Verstärker
Amp 1 OUT...................................... Erster Verstärker-Ausgang
Amp 2 OUT...................................... Zweiter Verstärker-Ausgang
B1 Bass Module (Amp 3 OUT)........ Bass-Ausgang (dritter Verstärker-Ausgang) Zum
Bass - Line OUT ............................. Symmetrischer oder unsymmetrischer Basssignal-
Data IN ............................................ Digitaler Dateneingang. Wird zum Aktualisieren der
Data OUT ........................................ Digitalausgang für Kanäle 1 und 2
Remote............................................ Anschluss für die R1 Fernbedienung
AC Mains......................................... dreiadriger Netzkabelanschluss
Fuse ................................................. Sicherung des Netzteils
On/Off.............................................. Schalter zum Ein- und Ausschalten des PS1 Standfußes.
Anschluss von ein oder zwei B1 Bassmodulen.
Ausgang zum erweiterten Bass-Konfiguration
Produktsoftware verwendet.
