Raccordement électrique
Mettre hors tension les circuits d'alimentation pour les
actionneurs. Raccorder les capteurs et les actionneurs aux bornes.
Ne pas raccorder les entrées I1-I4 et I+, I- à un potentiel externe.

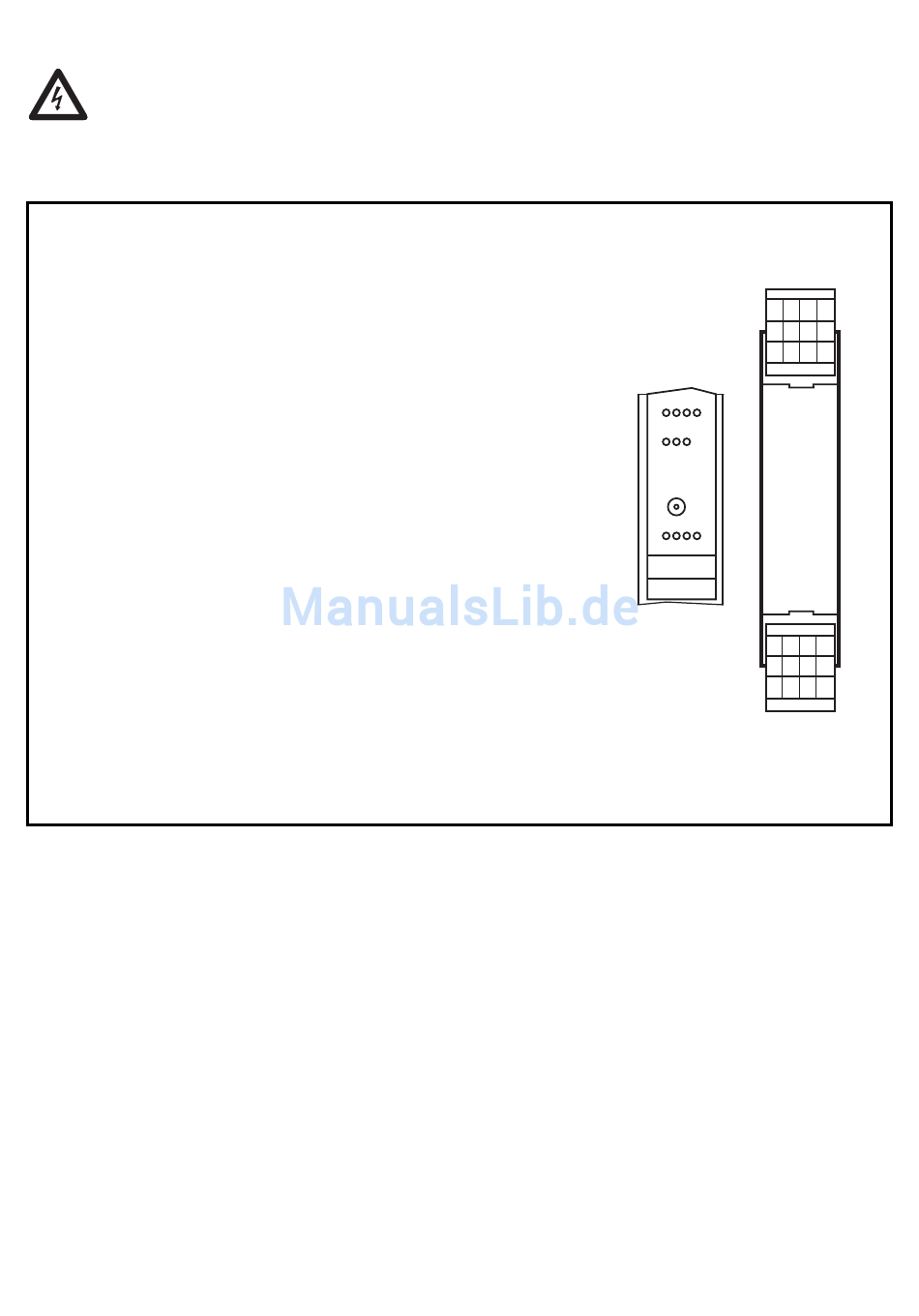

Raccordement
A+:
AS-i +
A-:
AS-i -
I+:
alimentation capteurs +24 V
I-:
alimentation capteurs
E+:
alimentation actionneurs+24 V
E-:
alimentation actionneurs 0 V
I1 ... I4:
entrées de commutation
capteurs 1...4
O1 ... O4: sortie de commutation
actionneurs 1 ... 4
O-:
Sortie tout ou rien actionneur
0 V
LEDs 1:
indication de l'état de commutation
entrées capteurs
LEDs 2:
AS-i, FAULT, AUX
LEDs 3:
indication de l'état de commutation
sorties actionneurs
ADR:
prise d'adressage
Fonctionnement
Vérifier le bon fonctionnement du module. Affichage par LED:
• LED verte: alimentation via le ré seau AS-i ou tension externe o. k.
• LED jaune: entrées/sorties commutées
• LED rouge: erreur communication AS-i, par exemple adresse d'esclave 0
• LED rouge clignote: défaut périphérie, par ex. pas d'alimentation
capteur, surcharge ou court-circuit de la sortie
Données techniques
Vous pouvez télécharger la fiche technique de l'Internet si besoin
(www.ifm.com).
10
0 V
LEDs 1
LEDs 2
ADR
LEDs 3
I- I- I- I-
I1 I2 I3 I4
I+ I+ I+ I+
O- O- O- O-
O1 O2 O3 O4
A+ A- E+ E-
