MONTAGE

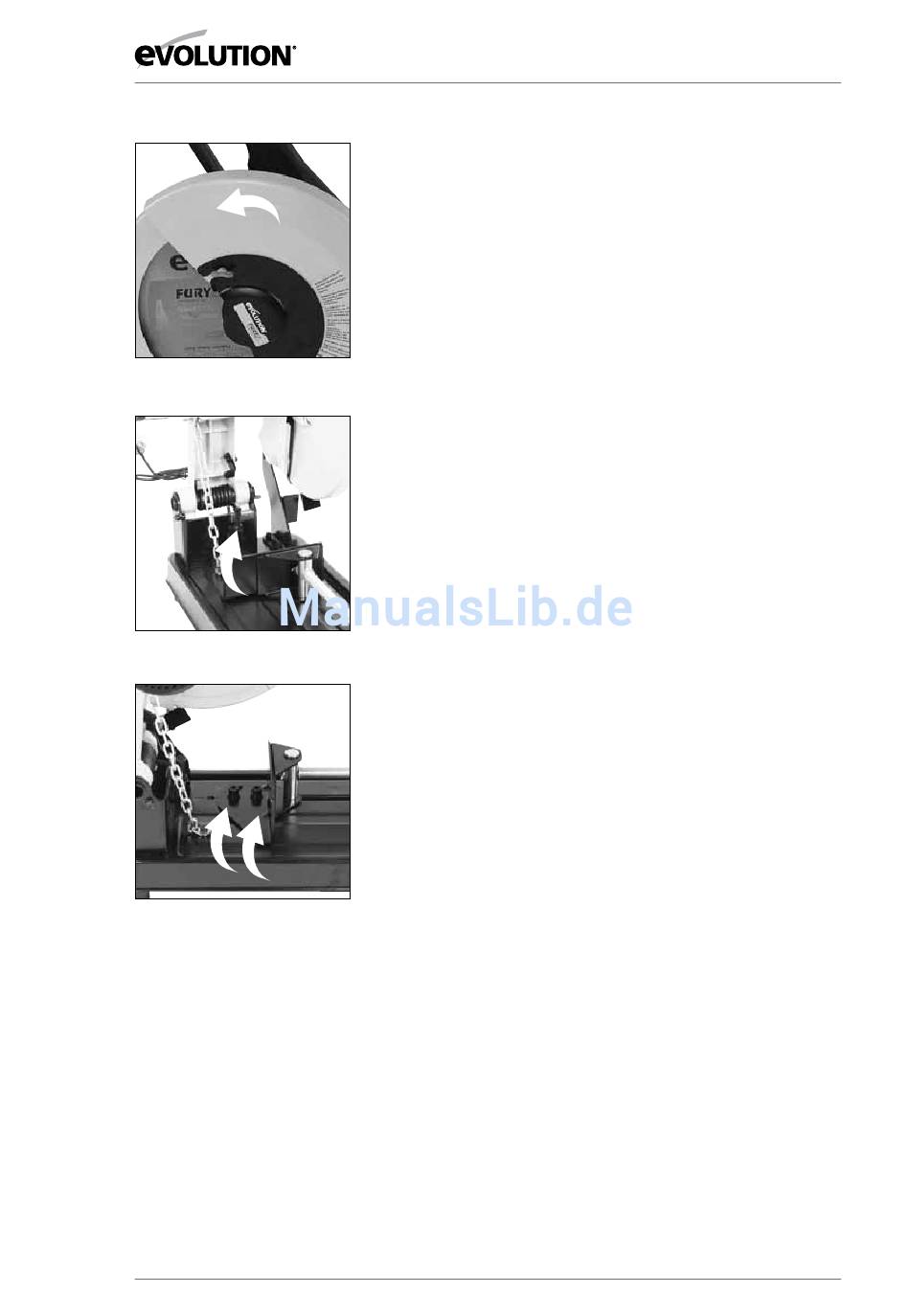

ABB. 5
ABB. 6
ABB. 7
SCHNEIdKOPFWEG
Einstellung des Schneidkopfwegs nach unten
Um zu verhindern, dass das Sägeblatt mit irgendeinem Teil
des Metallsockels der Maschine in Kontakt kommt, kann der
Verfahrweg nach unten des Schneidkopfs eingestellt werden.
Senken Sie den Schneidkopf und prüfen Sie auf möglichen
Kontakt des Sägeblatts mit dem Maschinensockel.
Wenn der Verfahrweg nach unten des Schneidkopfs
eingestellt werden muss:
•
Lösen Sie die Sicherungsmutter an der Anschlagschraube für
den Verfahrweg nach unten. (Abb. 6)
•
Drehen Sie die Einstellschraube nach außen (gegen den
Uhrzeigersinn), um den Verfahrweg nach unten des
Schneidkopfs zu verringern.
•
Drehen Sie die Einstellschraube nach innen (im
Uhrzeigersinn), um den Verfahrweg nach unten des
Schneidkopfs zu erhöhen.
•
Ziehen Sie die Sicherungsmutter der Einstellschraube wieder
an, wenn ein zufriedenstellender Verfahrweg nach unten des
Schneidkopfs erreicht wurde.

EINSTELLuNG dES SCHNEIdWINKELS

Hinweis: Die hintere Spannbacke kann um 45° gedreht werden.
Die hintere Spannbacke ist vom Werk aus eingestellt auf 0° (bei
90° zum Sägeblatt), so dass das Sägeblatt das im Schraubstock
positionierte Material im rechten Winkel schneidet.
Für Winkelschnitte kann die hintere Spannbacke um (bis zu)
45° geschwenkt werden. Dabei hat die Spannbacke einen
Winkelmesser für eine einfache und genaue Einstellung.
Zum Einstellen der hinteren Spannbacke auf einen Winkel:
•
Lösen Sie die zwei (2) M10 Innensechskantschrauben.
(Abb. 7)
•
Drehen Sie die hintere Spannbacke in den erforderlichen
Winkel.
•
Ziehen Sie die Innensechskantschrauben mit dem
mitgelieferten Sechskantschlüssel fest an.
40
