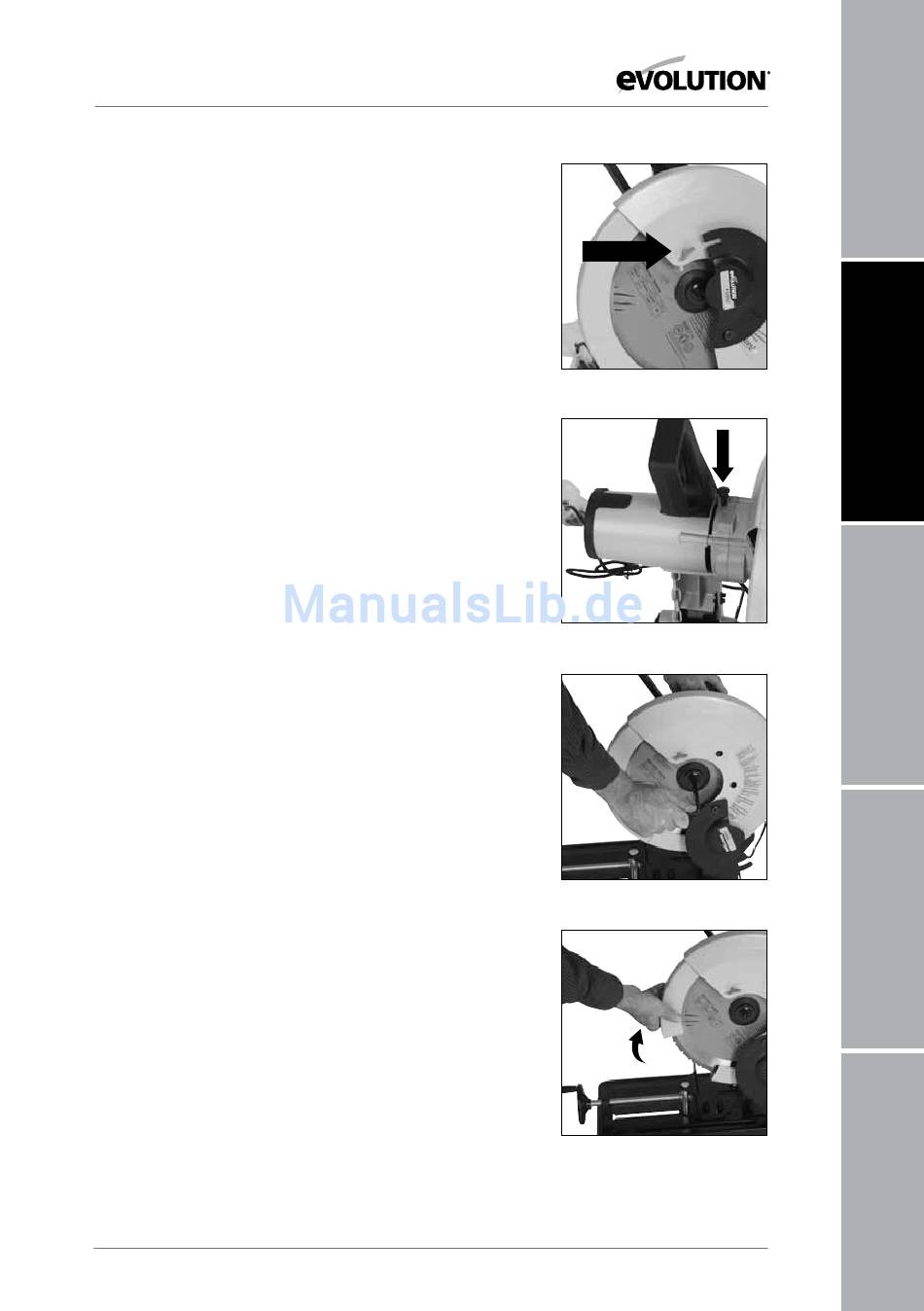

SÄGEBLATTMONTAGE:
•
Stellen Sie sicher, dass sich der Schneidkopf in seiner oberen
Position befindet.
•
Lösen Sie die Flügelschraube, die den Nabenschutz sichert,
und drehen sie den Schutz nach oben, um die Nabe der
Maschine offenzulegen. (Abb. 1)
•
Drücken Sie den Nabenarretierknopf, um die Nabe zu
arretieren. (Abb. 2)
•
Lösen Sie die Nabenschraube mit dem mitgelieferten
Sechskantschlüssel. (Abb. 3)
hinweis: Die Nabenschraube hat ein Linksgewinde. Drehen Sie
sie zum Anziehen im Uhrzeigersinn. Drehen Sie sie zum Lösen
gegen den Uhrzeigersinn.
•
Entfernen Sie Nabenschraube, Unterlegscheibe und äußeren
Sägeblattflansch und heben Sie sie für die spätere Montage sicher auf.
•
Bewegen Sie den unteren Sägeblattschutz nach oben in den
oberen Sägeblattschutz, indem Sie ihn mit der Hand drehen.
(Abb. 4)
•
Entfernen Sie das Sägeblatt und lassen Sie den inneren
Sägeblattflansch in seiner Betriebsposition.
Wiedereinbau eines Sägeblatts:
•
Stellen Sie sicher, dass alle Komponenten frei von
Verunreinigungen und Fremdkörpern sind.
•
Montieren Sie das Sägeblatt auf den inneren
Sägeblattflansch und die Nabe und stellen Sie dabei sicher,
dass der Drehrichtungspfeil auf dem Sägeblatt und der
Drehrichtungspfeil auf dem oberen Sägeblattschutz der
Maschine zueinander passen. (Abb. 5)
•
Montieren Sie äußeren Sägeblattflansch, Unterlegscheibe und
die Nabenschraube wieder.
•
Drücken Sie den Nabenarretierknopf, um die Nabe zu arretieren.
•
Ziehen Sie die Nabenschraube mit dem 8 mm-
Sechskantschlüssel an.
•
Bringen Sie den Nabenschutz wieder in seine Betriebsposition
und ziehen Sie die Flügelmutter an.
•
Prüfen Sie, ob die Nabenarretierung gelöst wurde, indem Sie das
Sägeblatt mit der Hand drehen.
•
Stellen Sie sicher, dass der Sechskantschlüssel aus der
Nabenschraube entfernt wurde wurde und für eine spätere
Verwendung sicher aufgehoben wird.
•
Prüfen Sie die Montage und besonders die Funktion des
einschiebbaren unteren Sägeblattschutzes, indem Sie den
Schneidkopf mehrmals heben und senken.
ABB. 1
ABB. 2
ABB. 3
ABB. 4
