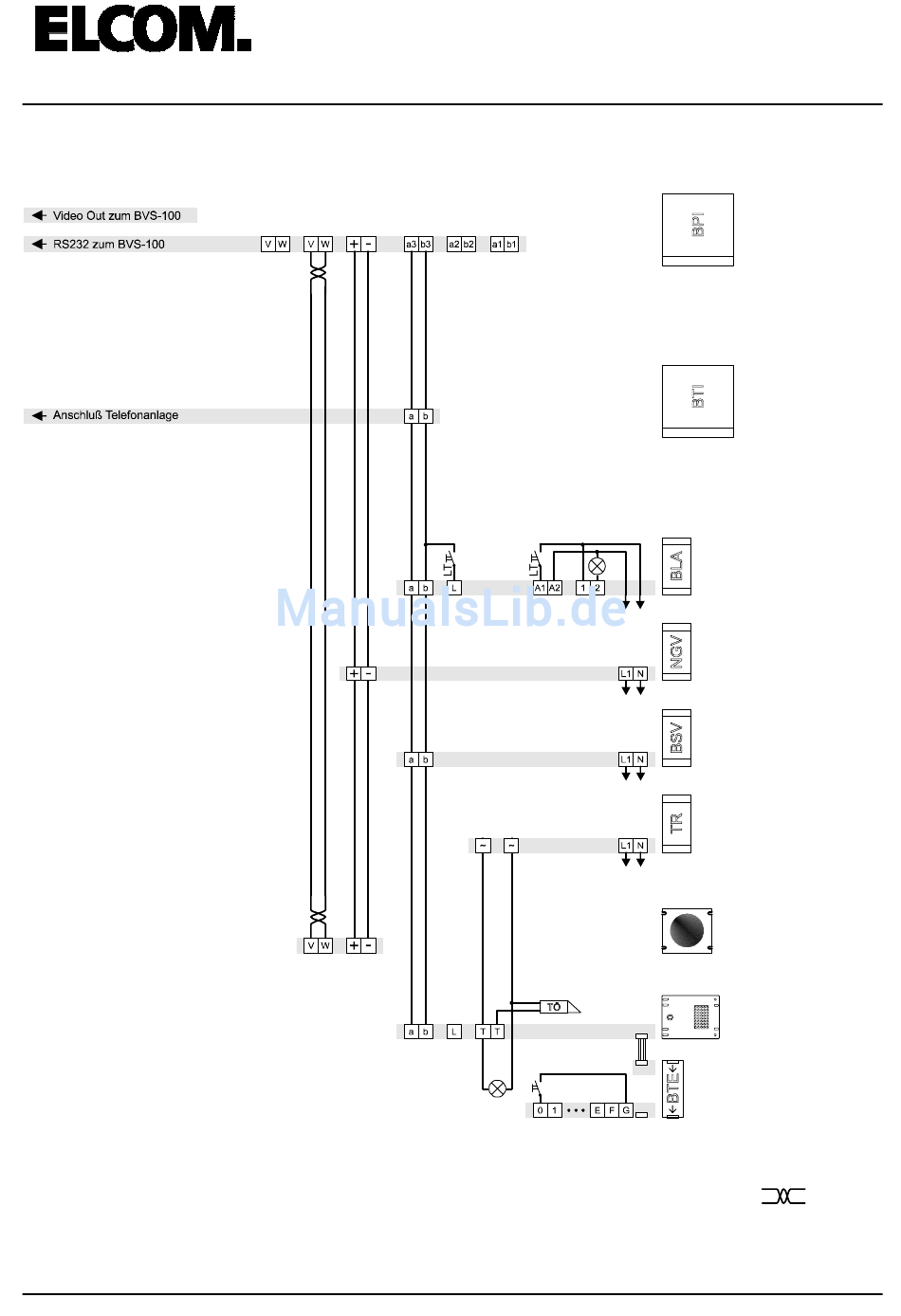

3.3 Installationsplan

BVS-100 & BPI-100
Handbuch
OUT IN
230V~
12V~
Türöffner 12V~
Klingeltaster
8
Installation
BPI-100
BTI-256
BLA-100
NGV-840
230V~
BSV-100
230V~
TR-810
230V~
CCV-100
ELA-100
BTE-116
ET = Etagenruftaster
i2-Bus
Interface
Tele-
kommunikations
Interface
Lichtautomat
(optional)
Videonetzteil
Strang-
versorgung
Trafo für
Türöffner und
Beleuchtung
Kamera
Türlaut-
sprecher
Tasten-
expander
verseiltes
Adernpaar
