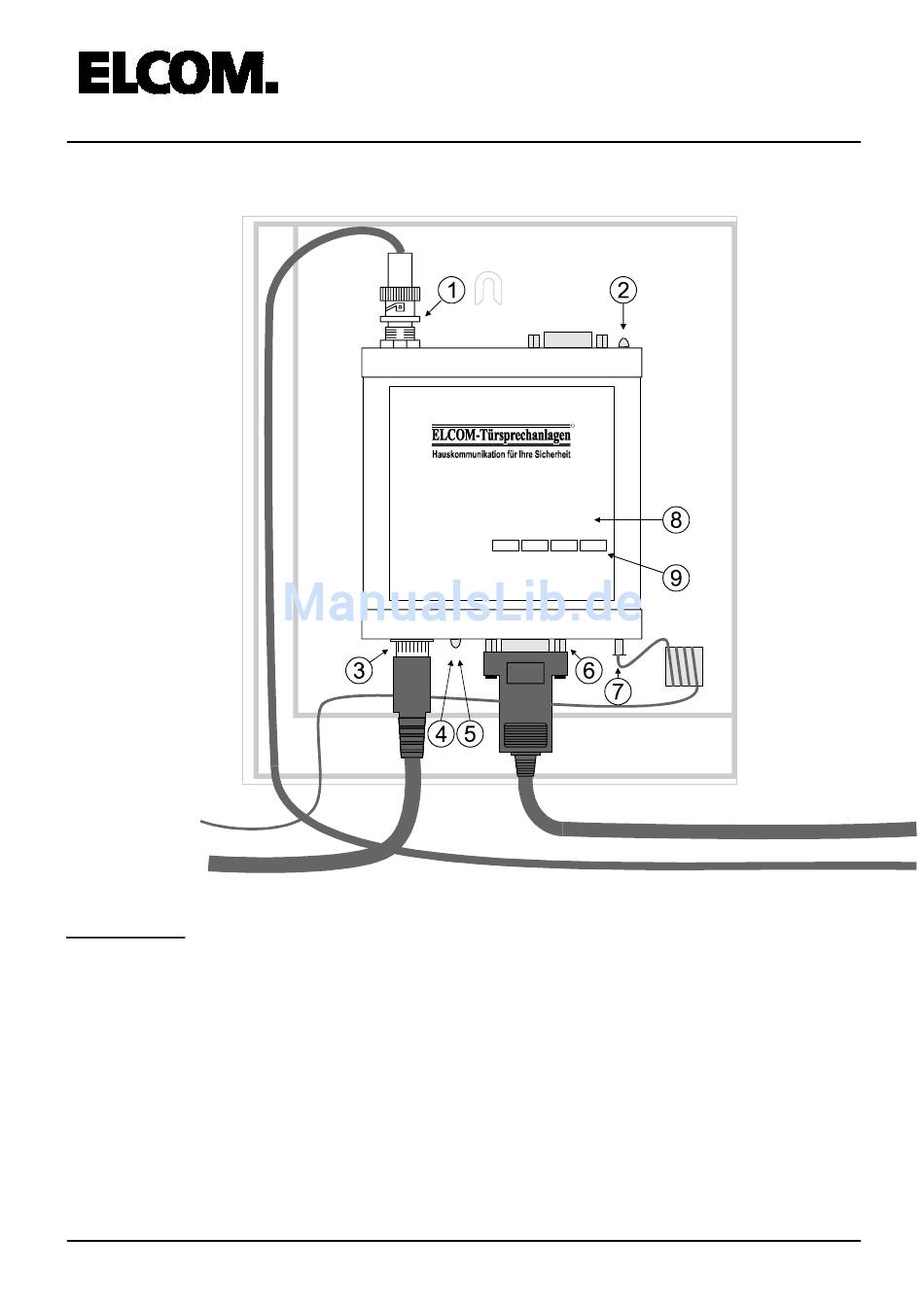

3.1 Anschlüsse BVS-100
Steckernetzteil
Netzwerk Hub
Beschreibung:
1:
Video Eingang 75 Ohm.
2:
Grüne Power LED, blinkt bei aktiver Verbindung.
3:
Ethernet (UTP, RJ45) Anschluß.
4:
Gelbe TX-LED zur Anzeige von übertragenen Daten Paketen.
5:
Grüne LINK-LED zur Überprüfung der UTP Verbindung.
6:
Serielle RS232 Schnittstelle zur Verbindung mit dem BPI-100.
7:
Stromversorgungsanschluß für das Steckernetzteil.
8:
MAC-Adresse des BVS-100.
9:
Leerfeld zur Eintragung der eingestellten IP-Adresse.
BVS-100 & BPI-100
Handbuch
i2-Bus Video Server
Best-Nr. 190.310.0
MAC-Adresse:
00-60-54-04-B2-99
IP-Adresse:
6
R
Installation
