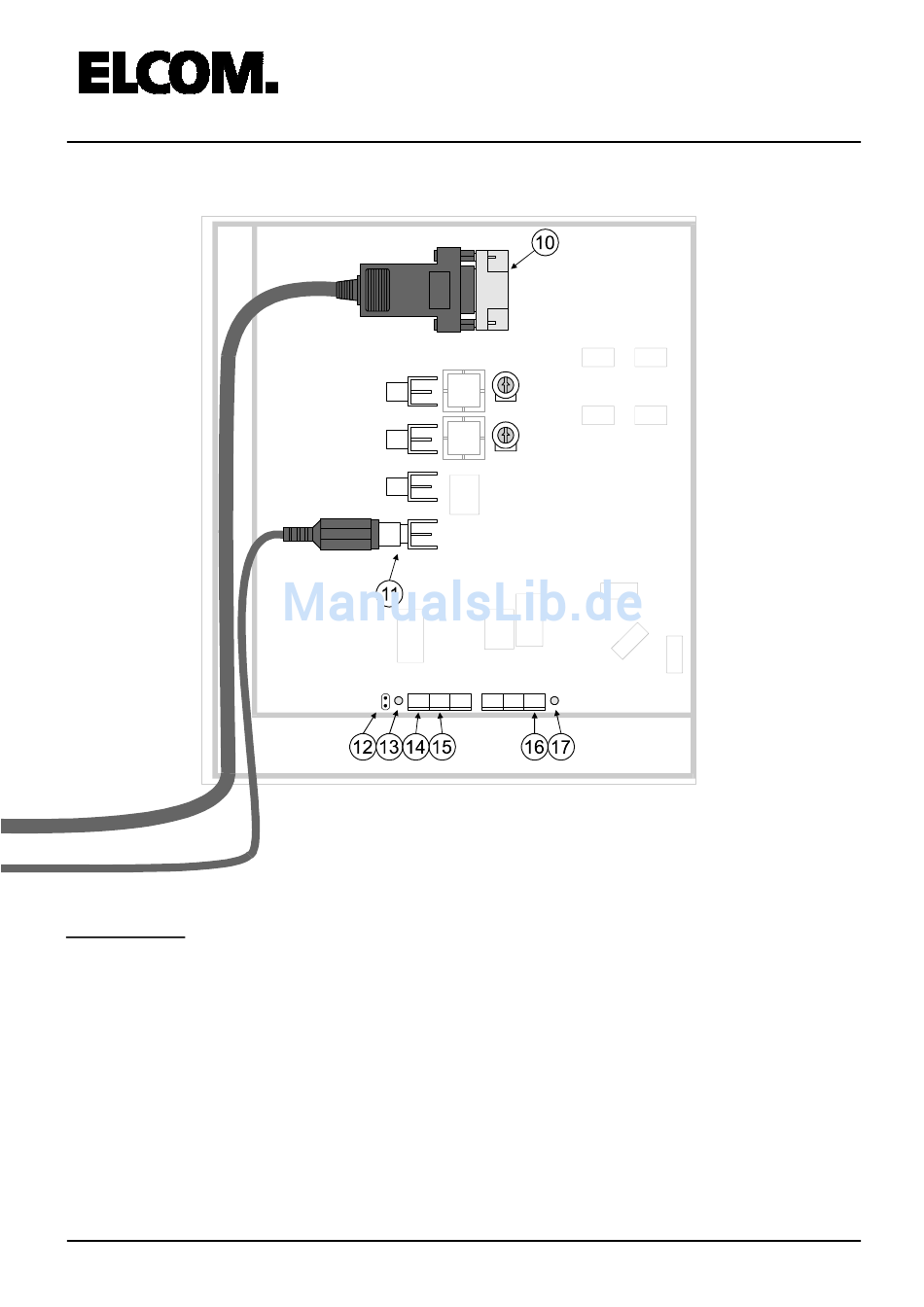

3.2 Anschlüsse BPI-100
Beschreibung:
10: Serielle RS232 Schnittstelle zur Verbindung mit dem BVS-100
11: Videoausgang 75Ohm
12: Abschlußwiderstand der Videoleitung.
(JP1 gesteckt wenn BPI-100 letztes Gerät im Videostrang, sonst JP1 gezogen)
13: Grüne Power LED zur Kontrolle der Versorgungsspannung Video.
14: Anschlußklemmen V/W für Videosignal symmetrisch Z=100Ohm
15: Anschlußklemmen +/- für Versorgungsspannung Video (15V DC)
16: Anschlußklemmen a3/b3 für ELCOM i2-Bus.
17: Grüne Bus LED zur Kontrolle der i2-Bus Spannung
BVS-100 & BPI-100
Handbuch
RS232
AUDIO IN
AUDIO OUT
VIDEO IN
VIDEO OUT
JP1
IN OUT
+ -
V W V W
7
a1 b1 a2 b2 a3 b3
Installation
