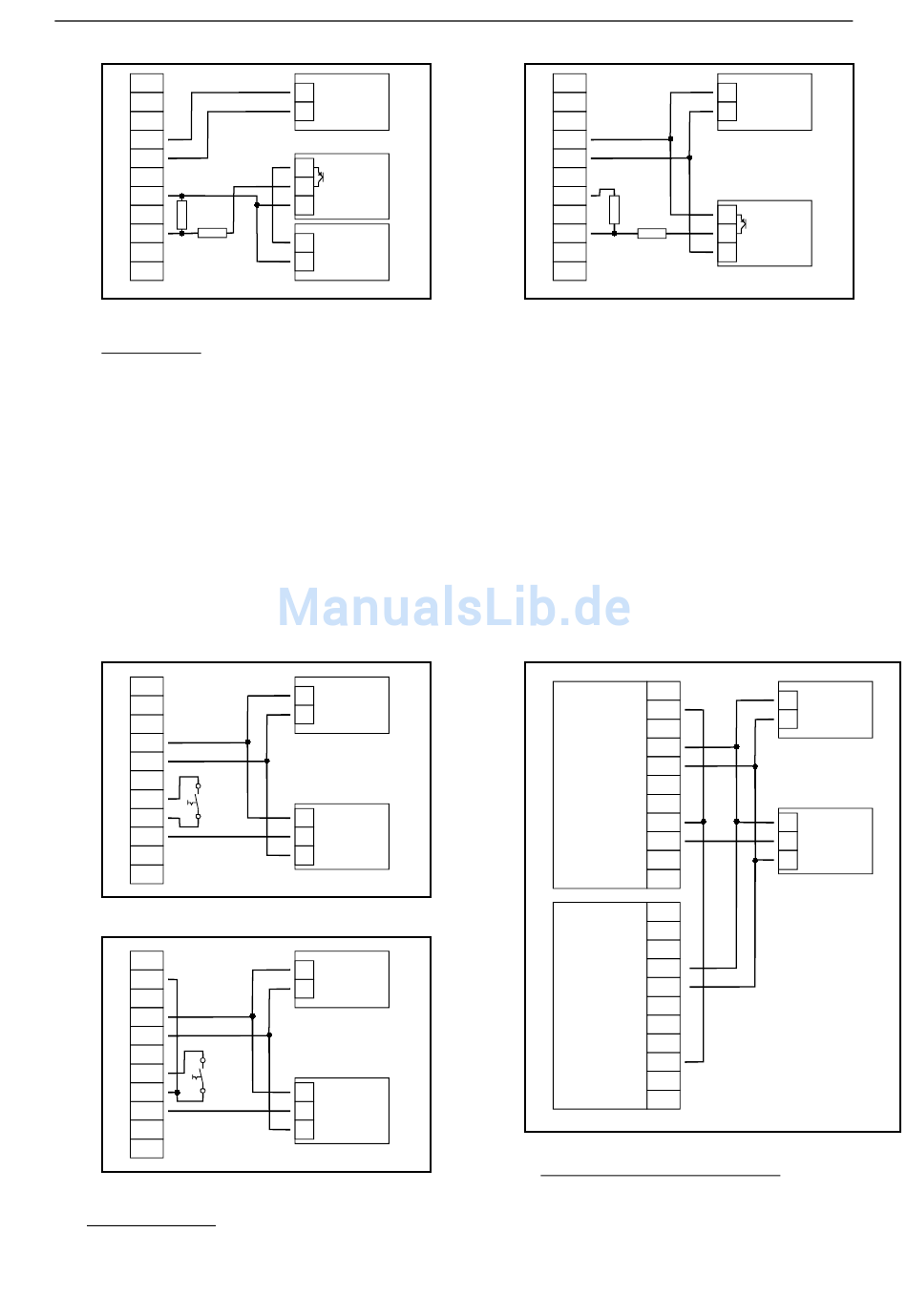

Anschluß eines Gebers (mit getr. Versorgung) mit
PNP-Ausgang und externer Widerstandsbeschaltung
Anschlußhinweis: Rv2 = 600Ω, Rv1 = 1.8kΩ (bei Geberversorgung =12V) bzw. 4.2kΩ (bei 24V), Gerätekonfiguration: Sens = TTL
(Rv1 dient zur Strombegrenzung und kann notfalls auch gebrückt werden. Er sollte jedoch den angegebenen Wert nicht überschreiten)
3.3.7. Anschluß eines Zählsignals
Wie bei der Frequenz- und Drehzahlmessung kann bei der Gerätekonfiguration zwischen 3 unter-
schiedlichen Eingangs-Signalarten ausgewählt werden.
Der Anschluß des Sensorsignals für Zählsignal erfolgt wie bei Frequenz- und Drehzahlmessung.
Verwenden Sie bitte die entsprechende Anschlußskizze aus diesem Kapitel.
Es besteht die Möglichkeit den Zählerstand jederzeit durch Verbindung der Klemme 8 mit GND (z.B.
Klemme 7) zurückzusetzen. Dies kann manuell (z.B. mit einem Taster) oder automatisch (mit einem
Schaltausgang des Gerätes) erfolgen.
Hinweis: beim Anschluß ist unbedingt darauf zu achten, daß die zulässige Eingangsspannung bzw. der
zulässige Eingangsstrom des Frequenzeingangs nicht überschritten wird
4
5
7
Rückstell-
taste
8
9
manuelles Rücksetzen mit externem Taster
2
4
5
7
Rückstell-
taste
8
9
automatisches Rücksetzen mit Ausgang 2 und
zusätzliches manuelles Rücksetzen mit externem Taster
Konfigurationshinweis: Ausgang 2 muß auf NPN gesetzt sein
Anschluß- und Bedienungsanleitung GIA 20 EB
Netzteil:
+
_
9-28 VDC
+Uv
Geber
Sig.
-Uv
+
Netzteil:
_
für Geber
Netzteil:
+
_
9-28 VDC
+Uv
Geber
Sig.
-Uv
Netzteil:
+
_
9-28 VDC
+Uv
Geber
Sig.
-Uv
4
5
7
Rv2
9
Rv1
Anschluß eines Gebers (ohne eigene Versorgung) mit
PNP-Ausgang und externer Widerstandsbeschaltung
2
Gerät
4
Nr.1
5
7
8
9
2
Gerät
4
Nr.2
5
7
8
9
GIA20EB kaskadierend
(Konfigurationshinweise für die GIA20EB:
Gerät 1 – Eingangssignal entsprechend Impulsgeber,
Ausgangsart von Ausgang 2 = NPN
Gerät 2 – Eingangssignal = Schaltkontakt
Seite 8 v. 27
Netzteil:
+
_
9-28 VDC
+Uv
Geber
Sig.
-Uv
Netzteil:
+
_
9-28 VDC
+Uv
Impuls-
Sig.
geber
-Uv
