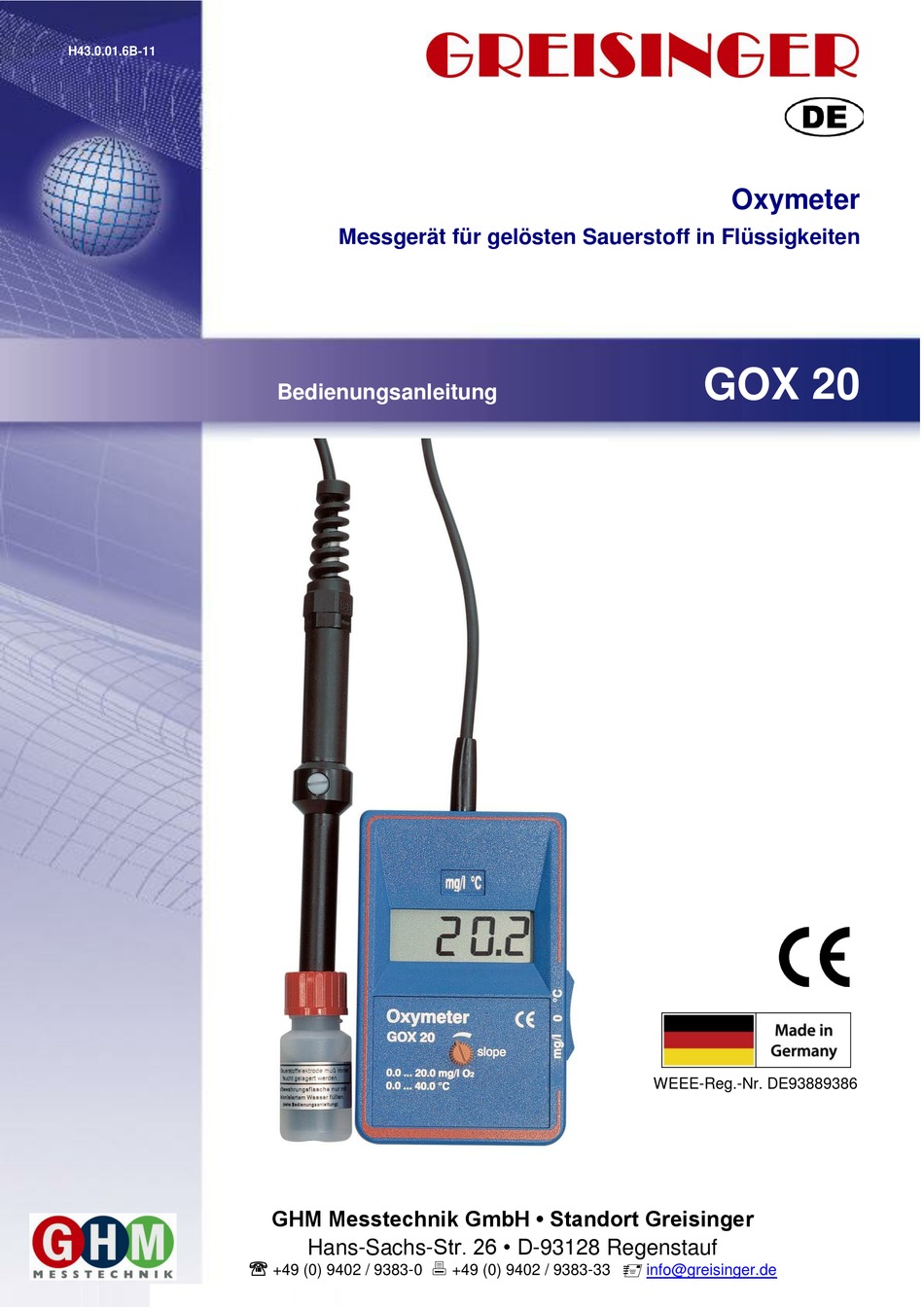

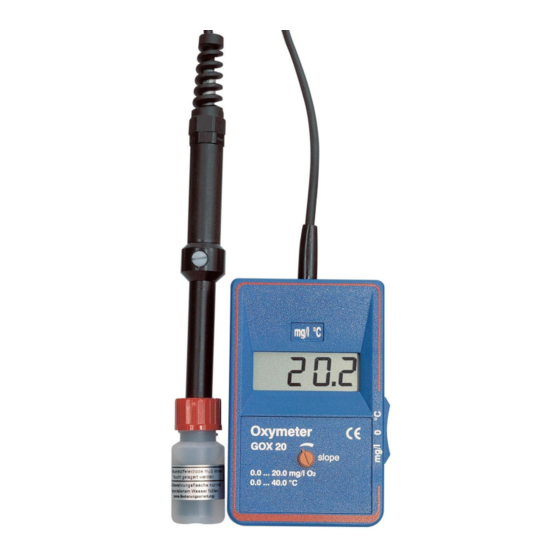

- Seite 1 H43.0.01.6B-11 Oxymeter Messgerät für gelösten Sauerstoff in Flüssigkeiten GOX 20 Bedienungsanleitung WEEE-Reg.-Nr. DE93889386 GHM Messtechnik GmbH • Standort Greisinger Hans-Sachs-Str. 26 • D-93128 Regenstauf +49 (0) 9402 / 9383-0 +49 (0) 9402 / 9383-33 info@greisinger.de...
-
Seite 2: Inhaltsverzeichnis
H43.0.01.6B-11 Bedienungsanleitung GOX 20 Seite 2 von 6 INHALT ALLGEMEINER HINWEIS ............................2 SICHERHEIT ................................2 ......................... 2 ESTIMMUNGSGEMÄßE ERWENDUNG ........................2 ICHERHEITSZEICHEN UND YMBOLE ............................3 ICHERHEITSHINWEISE PRODUKTBESCHREIBUNG ..........................3 ..............................3 IEFERUMFANG ........................3 ETRIEBS ARTUNGSHINWEISE DIE SAUERSTOFFMESSUNG ..........................4 LUFTKALIBRATION ............................... -
Seite 3: Sicherheitshinweise
H43.0.01.6B-11 Bedienungsanleitung GOX 20 Seite 3 von 6 2.3 Sicherheitshinweise Dieses Gerät ist gemäß den Sicherheitsbestimmungen für elektronische Messgeräte gebaut und geprüft. Die ein- wandfreie Funktion und Betriebssicherheit des Gerätes kann nur gewährleistet werden, wenn bei der Benutzung die allgemein üblichen Sicherheitsvorkehrungen sowie die gerätespezifischen Sicherheitshinweise dieser Betriebsanlei- tung beachtet werden. -
Seite 4: Die Sauerstoffmessung
11,6 11,3 Weicht der Anzeigewert des GOX 20 vom Tabellenwert ab, kann er mit Hilfe des „slope-Potis“ nachgestellt werden. Sollte die Sauerstoffelektrode nicht mehr abgeglichen werden können, so ist die Elektrode einer Wartung zu unter- ziehen oder verbraucht und somit auszutauschen. -
Seite 5: Die Sauerstoffelektrode
H43.0.01.6B-11 Bedienungsanleitung GOX 20 Seite 5 von 6 Die Sauerstoffelektrode Die Sauerstoffelektrode ist eine aktive Elektrode. Sie besteht aus einer Silberka- thode, einer Bleianode und Kaliumhydroxid (KOH) als Elektrolyt. Ist Sauerstoff vorhanden, wird dieser an der Silberkathode reduziert und die Elekt- rode liefert einen Strom. -
Seite 6: Technische Daten
H43.0.01.6B-11 Bedienungsanleitung GOX 20 Seite 6 von 6 Technische Daten Messbereich 0.0 … 20.0 mg/l O Sauerstoff 0.0 … 40.0 °C Temperatur Auflösung Sauerstoff 0.1 mg/l O Temperatur 0.1 °C Genauigkeit (± 1Digit) (bei Nenntemperatur) Sauerstoff ± 2% v. Messwert ± 0.2 mg/l Temperatur ±...
