Montage-Anleitung
Anschluss der Meldeausgänge

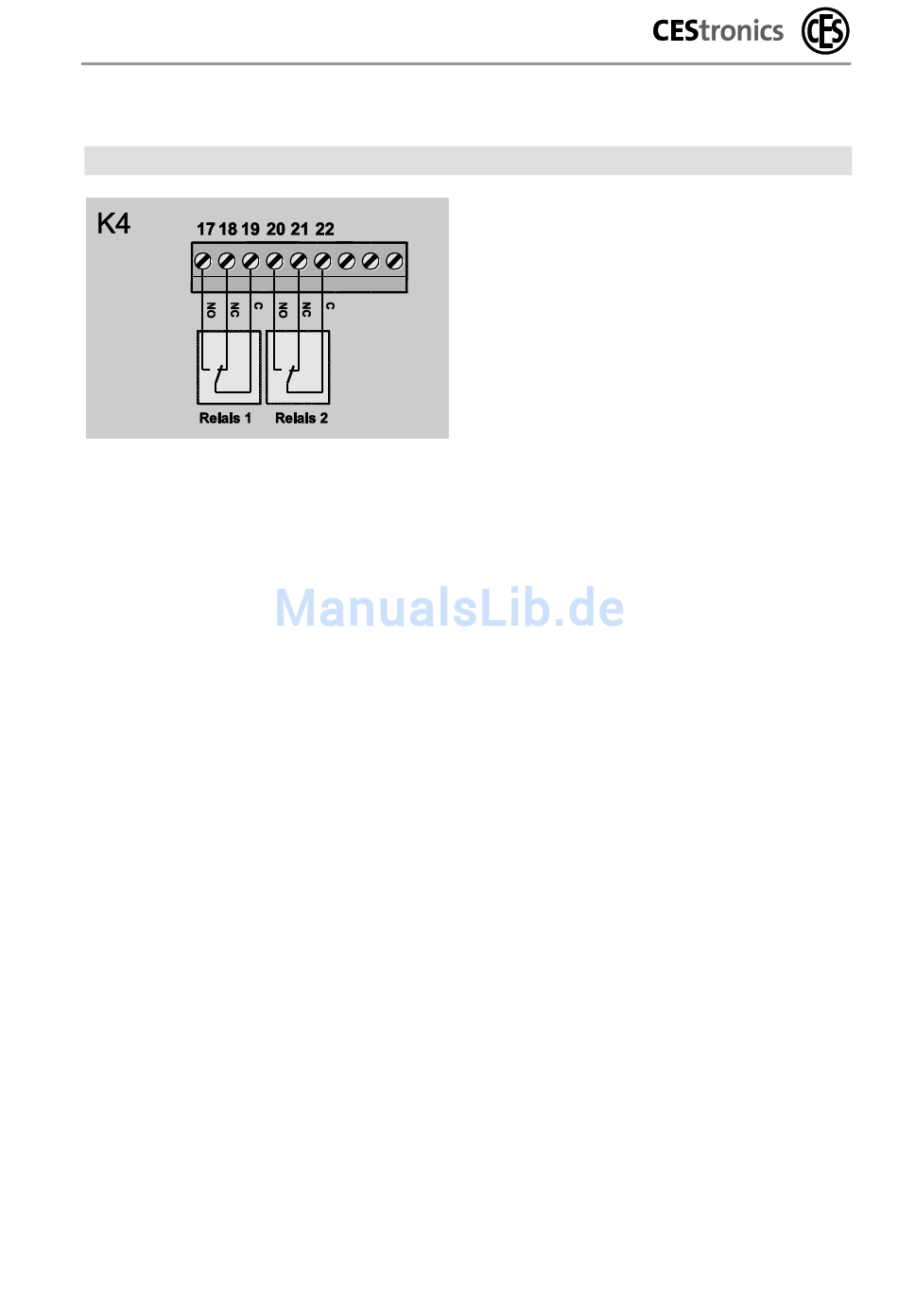

Anschluss der Meldeausgänge, Klemme 4
Das Relais 2 (Fehler) wird geschaltet, wenn der Motorzylinder
nicht die erlernte Position erreichen kann (Klemmen von Falle
oder Riegel).
Hinweis:
Beide Schaltkontakte sind potentialfrei.
Siehe auch Kapitel „Technische Daten" auf Seite 103 zur
Beschaltung der Relaiskontakte.
Die Funktion des zweiten Relais kann über den CEMO RS 232-
Konfigurationsadapter geändert werden. Es ist möglich, die
standardmäßige Störungsanzeige zu invertieren. Damit kann
z. B. ein Stromausfall als Störung detektiert werden.
Ab der Software-Version 3.0 kann das Relais zum Anzeigen des
„Verriegelt"-Zustands des Schlosses verwendet werden.
Dadurch kann ein Riegelkontakt ersetzt werden.
Beachten Sie, dass bei Panikschlössern der vom Motorzylinder
generierte Zustand vom Riegelzustand des Schlosses
abweichen kann, wenn bei einer Panikbetätigung die Tür nicht
geöffnet wird.
38
Das Relais 1 (VZ) zeigt Ihnen
die Anzeige der Türzustände
„offen" oder „geschlossen" an.
Die Funktion wird ausgelöst
wenn entweder die Falle vom
Motorzylinder eingezogen
wurde, oder der Türkontakt
geschlossen wurde.
