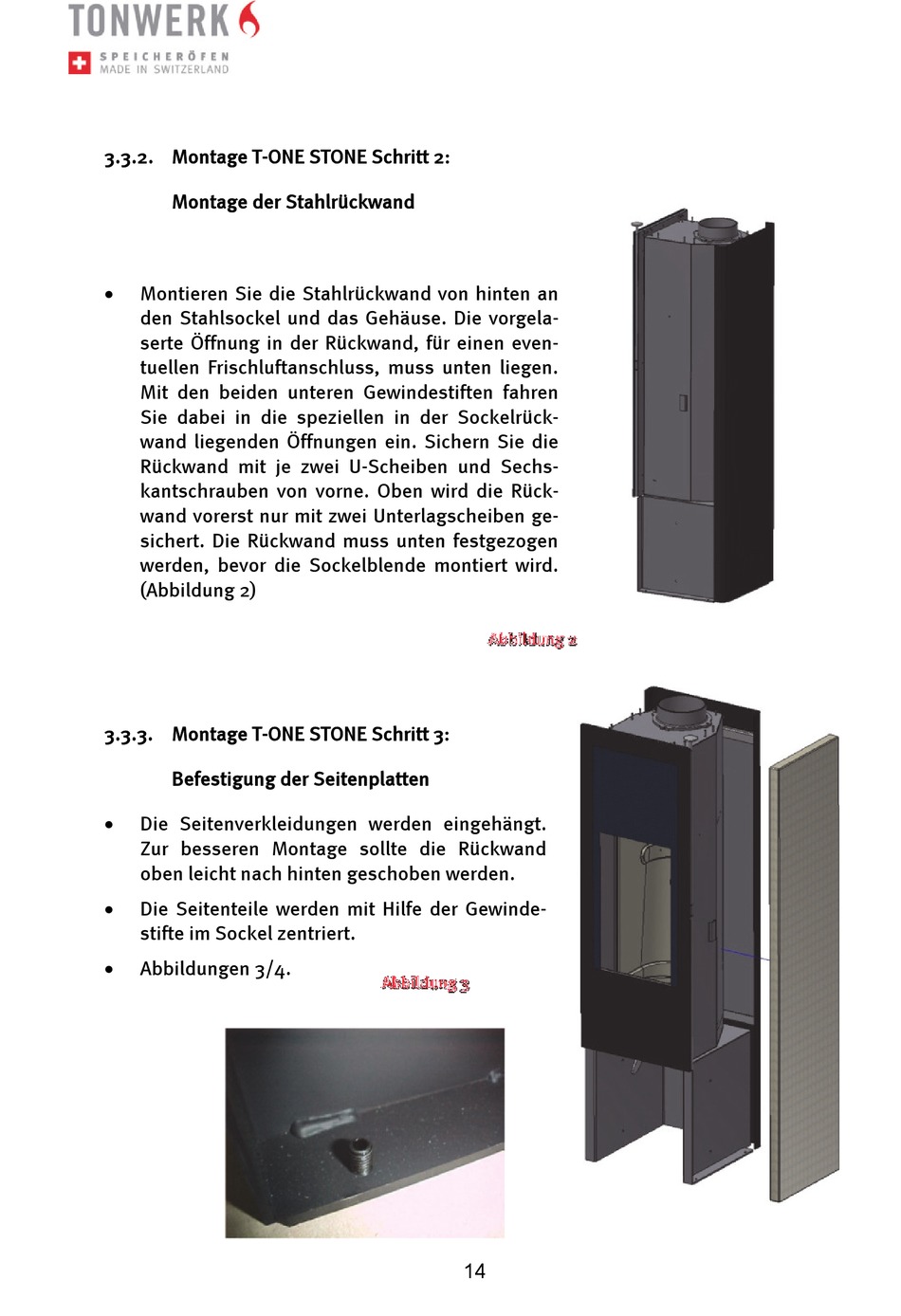

3.3.2. Montage T-ONE STONE Schritt 2:
Montage der Stahlrückwand
Montieren Sie die Stahlrückwand von hinten an
den Stahlsockel und das Gehäuse. Die vorgela-
serte Öffnung in der Rückwand, für einen even-
tuellen Frischluftanschluss, muss unten liegen.
Mit den beiden unteren Gewindestiften fahren
Sie dabei in die speziellen in der Sockelrück-
wand liegenden Öffnungen ein. Sichern Sie die
Rückwand mit je zwei U-Scheiben und Sechs-
kantschrauben von vorne. Oben wird die Rück-
wand vorerst nur mit zwei Unterlagscheiben ge-
sichert. Die Rückwand muss unten festgezogen
werden, bevor die Sockelblende montiert wird.
(Abbildung 2)
3.3.3. Montage T-ONE STONE Schritt 3:
Befestigung der Seitenplatten

Die Seitenverkleidungen werden eingehängt.
Zur besseren Montage sollte die Rückwand
oben leicht nach hinten geschoben werden.
Die Seitenteile werden mit Hilfe der Gewinde-
stifte im Sockel zentriert.
Abbildungen 3/4.



Abbildung 2
Abbildung 3
14
