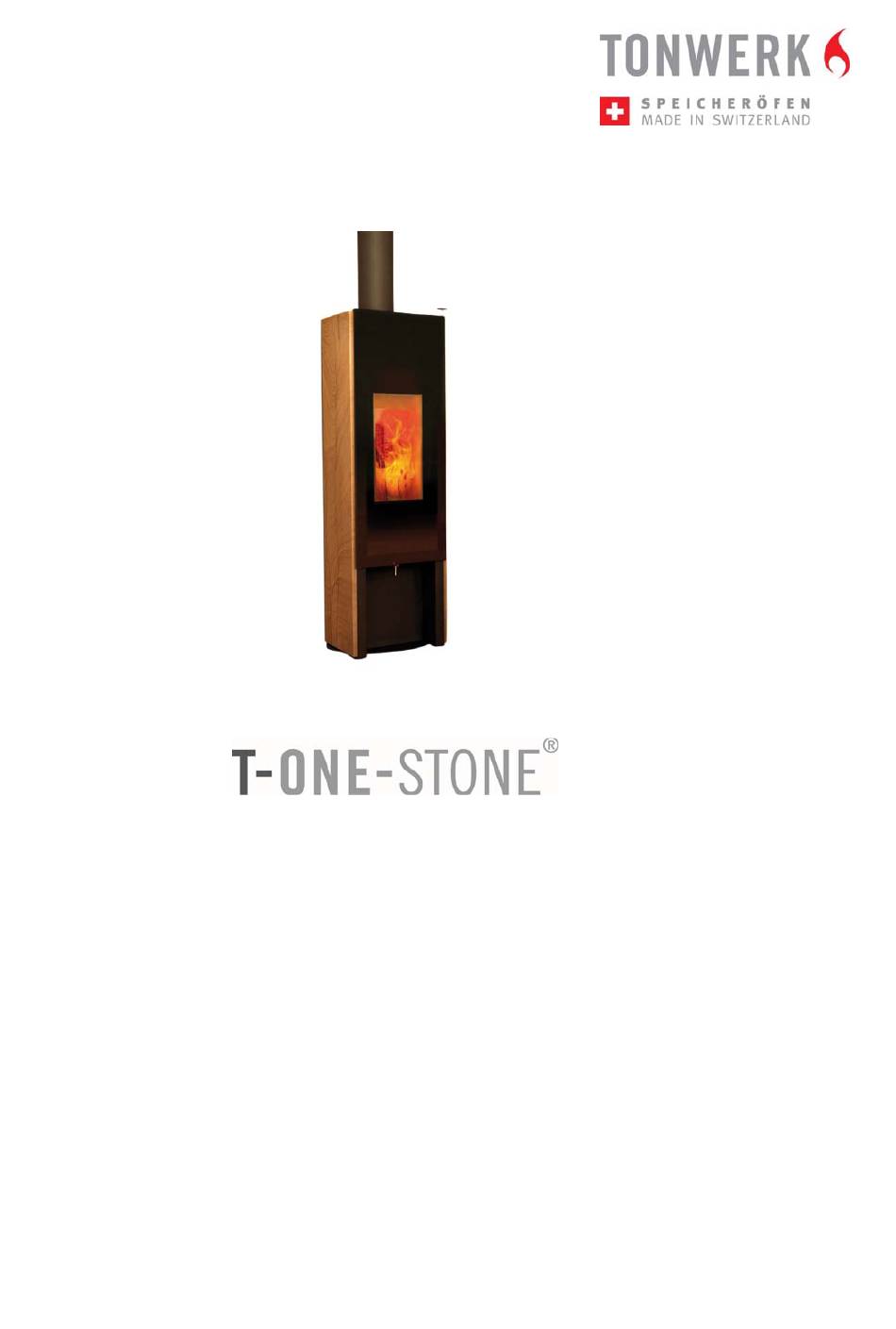

Montageanleitung Tonwerk-Speicherofen
1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für TONWERK T-ONE-STONE

Inhaltszusammenfassung für TONWERK T-ONE-STONE

  • Seite 1 Montageanleitung Tonwerk-Speicherofen...

  • Seite 2: Inhaltsverzeichnis

    Drehteller platzieren .................. 12     Reinigung des Ofens: ................. 14     Störfall: ..................... 14     Ergänzende Anmerkungen: ................. 14     T-ONE ist ein eingetragenes Warenzeichen der TONWERK LAUSEN AG SWISS MADE – Design Gaan, Gabriela Vetsch, André Riemens...

  • Seite 3: Vor Dem Aufstellen

    Vor dem Aufstellen Hinweis Lesen Sie diese Montageanleitung durch, bevor Sie mit dem Speicher- ofen arbeiten! Sie enthält wichtige Hinweise für Ihre persönliche Sicherheit. 1.1. Bodentragfähigkeit: Überzeugen Sie sich vor dem Aufstellen, ob die Tragfähigkeit der Unterkonstruktion dem Gewicht des Ofens standhält. Starke Schwingungen von elastischen Unter- konstruktionen (Holzböden) können zu Defekten am Ofen führen und die Aufstel- lung von drehbaren Öfen unmöglich machen.

  • Seite 4: Sicherheitsabstände

    1.3. Sicherheitsabstände: VORSICHT VORSICHT Bei brennbaren Materialien (Holzverkleidung, Täfer, Stoff, usw.) gibt es feuerpolizeilich vorgeschriebene Mindest-, oder Sicherheitsabstände. Diese betragen gemäss nachfolgender Tabelle: Sicherheitsabstand A Seiten und Rückwände benötigen zu brennbaren Materialien einen Mindestabstand von 10 cm Sicherheitsabstand B Es sind die Länderspezifischen Vorschriften zu beachten.

  • Seite 5: Zulassungen Und Geräteschild

    1.5. Zulassungen und Geräteschild: Geräteschild gibt Auskunft über verschiedenen Zulassungen des T-ONE. Das Schild ist unten auf der linken Innenseite des Ofengehäuses ange- bracht. Bei technischen Rückfragen zum Ofen, oder bei Fragen der Garantie ist immer die Ofennummer auf dem Geräteschild anzugeben, um den Ofen identifizieren zu kön- nen.

  • Seite 6: Auspacken Des T-One

    Glas der Feuertüre. Bei der Werksabnahme wurde jedes Gerät zusammengestellt, auf Vollständigkeit und Beschädigungen überprüft. Sollten trotzdem Mängel vorliegen, welche auf Transport- schäden zurückzuführen sind, wenden Sie sich umgehend nach Anlieferung an die Tonwerk Lausen AG. WARNUNG Schwere Komponenten Komponenten können hohe Gewichte aufweisen. Unsachgemässer Umgang führt zu schweren Verletzungen!

  • Seite 7: Aufbauschritte

    3. Aufbauschritte Hinweis Bei Variante mit Drehteller siehe Option Drehteller! 3.1. Abgas-und Zuluft Anschluss 3.1.1. Anschluss der externen Verbrennungs-Zuluft: Die Zuluft kann vertikal nach unten oder horizontal nach hinten, mittels handelsüblichem Alu-Flex Rohr NW 125mm, dicht angeschlossen werden. Der Anschluss des T-ONE ist mit einem handelsüblichen Anschlussstut- zen mit Dichtlippe ausgestattet, welche ein herausrutschen des Alu-Flex Rohres verhindert.

  • Seite 8: Ofenmontage

    3.2. Ofenmontage Das Gehäuse muss auf einem ebenen Boden oder einer Grundplatte ste- hen. Sollte der Untergrund uneben sein, kann das Gehäuse mittels der vier Stellschrauben ausgerichtet werden. Hinweis Der Ofen kann im fertigen Zustand nicht mehr verschoben werden. VORSICHT VORSICHT! bei Bodenplatten aus Glas: Stellschrauben nur mit einer grossflächigen Metallunterlage verwenden...

  • Seite 9: Schritt 2: Montage Der Stahlrückwand

    3.2.2. Schritt 2: Montage der Stahlrückwand  Montieren Sie die Stahlrückwand von hinten an den Stahl- sockel und das Gehäuse. Die vorgelaserte Öffnung in der Rückwand, für einen eventuellen Frischluftanschluss, muss unten liegen. Mit den beiden unteren Gewindestiften fahren Sie dabei in die speziellen in der Sockelrückwand liegen- den Öffnungen ein.

  • Seite 10: Schritt 4: Ausrichten Und Verschrauben Der Verkleidung

    3.2.4. Schritt 4: Ausrichten und Verschrauben der Verkleidung  Sichern Sie die Seitenplatten mit je zwei Haltewinkeln. (Abbildung 5) Richten Sie da- bei die Seitenplatten sauber von vorne gegenüber der Tür Front und seitlich gegen- über der Stahlrückwand aus. Anschliessend schrauben Sie die Rückwand und die Sei- tenverkleidungen oben am Gehäuse fest.

  • Seite 11: Türbandung Von Links Nach Rechts Wechseln

    3.3. Türbandung von links nach rechts wechseln Sollte die links gebandete Türe je nach Aufstellort stören, können Sie dies einfach ändern: Deckel entfernen.   Türschliessmechanismus aushängen. Türe halten und oberer Türbefestigungswinkel abschrauben  (3 Imbus-Senkschrauben).  Türscharnierstange herausziehen und Türe wegnehmen. Unterer Türbefestigungswinkel abschrauben.

  • Seite 12: Option Drehteller

    Option Drehteller: 4.1. Drehteller platzieren Hinweis Es ist wichtig dass der Drehteller plan eben mit der ganzen Fläche auf dem Boden aufliegt. Der Drehteller muss flächig ausnivelliert werden. Bei einem Ofen mit Drehteller ist dieser als erstes auf dem Boden zu Plat- zieren.
  • Seite 13 Ofensockel wird mit diesen Gewindestiften auf dem Drehteller positioniert...

  • Seite 14: Reinigung Des Ofens

    Reinigung des Ofens: Ofen, Anschlussrohr und Schornstein sind einmal jährlich zu reinigen. Bei der Installation des Ofens ist darauf zu achten, dass Anschlussrohre über eine geeignete Reinigungsöffnung verfügen die es erlaubt, Ofen, Anschlussrohr und Schornstein komplett zu reinigen. Nach der Reinigung des Anschlussrohres ist in jedem Fall der Rauchgaszug im Speicherkern zu reinigen und zu prüfen, ob dieser nicht durch herunterfallende Russablagerungen verstopft ist.
