▶ Manometer herausziehen.
Bild 106
▶ Abdeckung links und rechts abnehmen und jeweils Stecker abziehen.
4 x
3.
1.
Bild 107
▶ Basiscontroller BC25 beidseitig ausklipsen.
Bild 108
Logamax plus GB172-14T120/14T150/20T150 V2 – 6 720 807 194 (2013/05)
1.
2.
2.
6 720 647 455-45.2O
6 720 647 455-47.2O

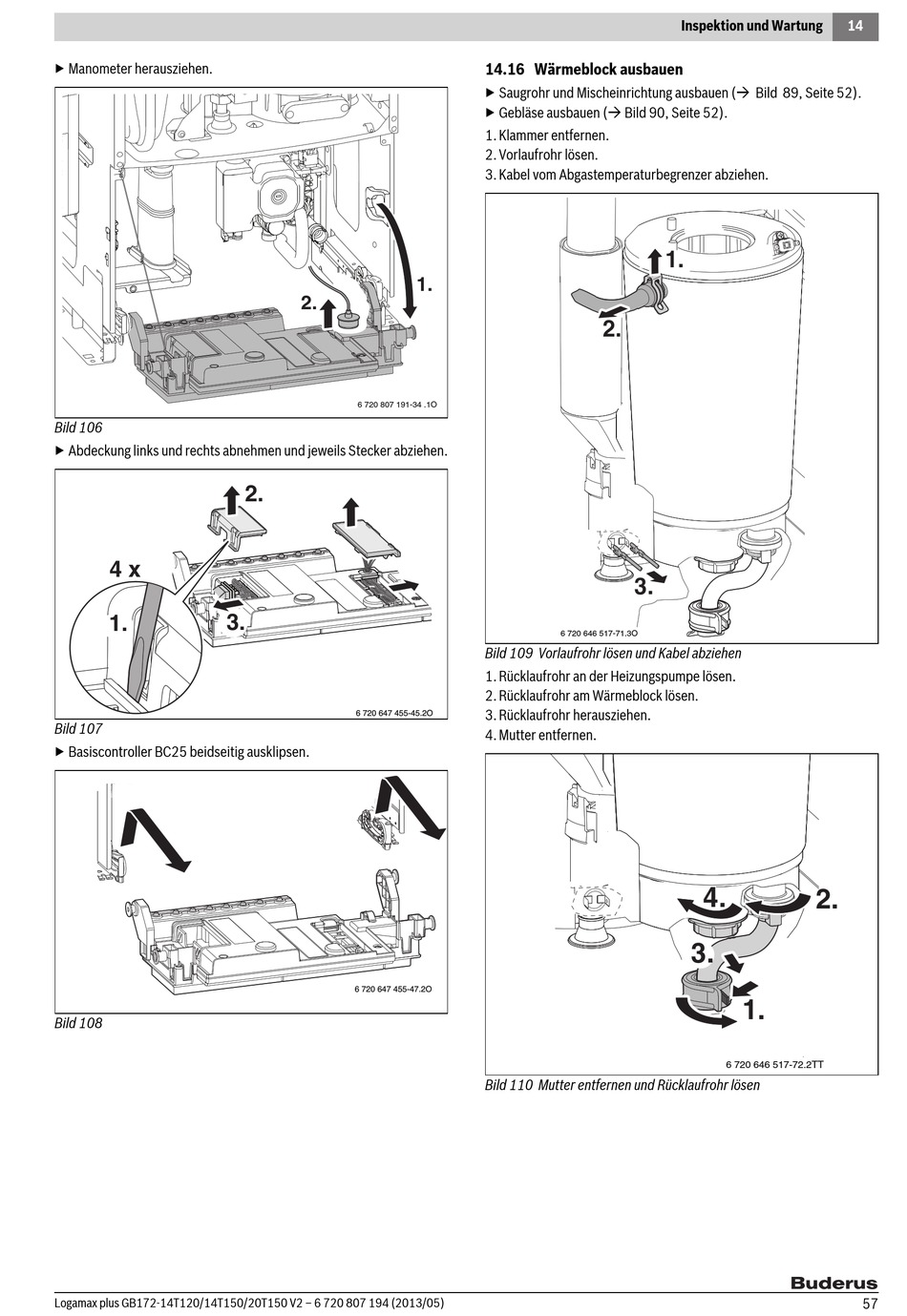

14.16 Wärmeblock ausbauen
▶ Saugrohr und Mischeinrichtung ausbauen ( Bild 89, Seite 52).
▶ Gebläse ausbauen ( Bild 90, Seite 52).
1. Klammer entfernen.
2. Vorlaufrohr lösen.
3. Kabel vom Abgastemperaturbegrenzer abziehen.
2.
3.
6 720 646 517-71.3O
Bild 109 Vorlaufrohr lösen und Kabel abziehen
1. Rücklaufrohr an der Heizungspumpe lösen.
2. Rücklaufrohr am Wärmeblock lösen.
3. Rücklaufrohr herausziehen.
4. Mutter entfernen.
Bild 110 Mutter entfernen und Rücklaufrohr lösen
Inspektion und Wartung
1.
4.
2.
8. 8. 3.
1.
6 720 646 517-72.2TT
14
57
