2
Angaben zum Gerät
2.9

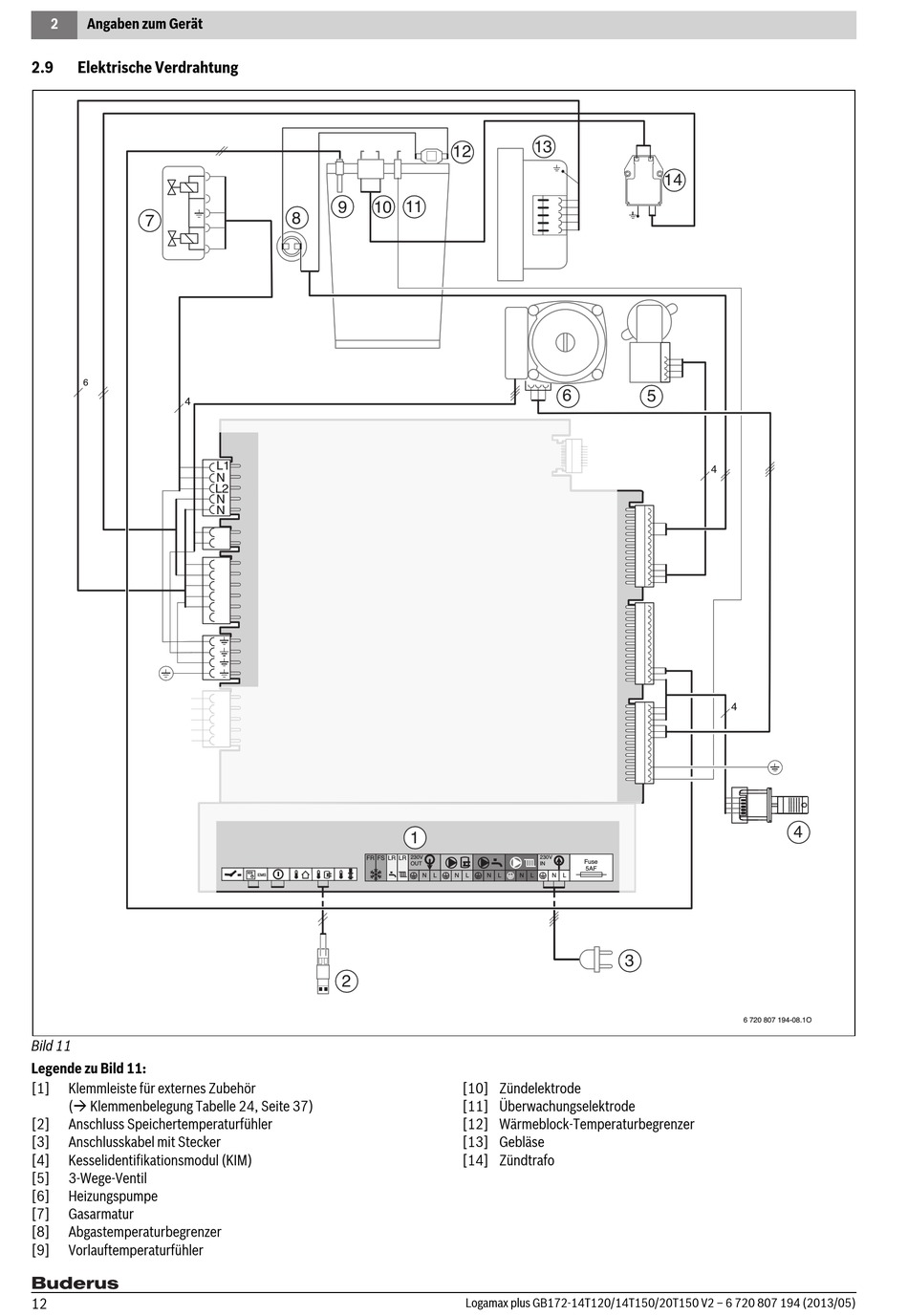

Elektrische Verdrahtung
7
6
4
Bild 11
Legende zu Bild 11:
[1]
Klemmleiste für externes Zubehör
( Klemmenbelegung Tabelle 24, Seite 37)
[2]
Anschluss Speichertemperaturfühler
[3]
Anschlusskabel mit Stecker
[4]
Kesselidentifikationsmodul (KIM)
[5]
3-Wege-Ventil
[6]
Heizungspumpe
[7]
Gasarmatur
[8]
Abgastemperaturbegrenzer
[9]
Vorlauftemperaturfühler
12
10 11
9
8
L1
N
L2
N
N
FR
FS
LR LR
EMS
EMS
2
13
12
6
1
230V
230V
OUT
IN
N
L
N
L
N
L
N
L
N
L
[10] Zündelektrode
[11] Überwachungselektrode
[12] Wärmeblock-Temperaturbegrenzer
[13] Gebläse
[14] Zündtrafo
Logamax plus GB172-14T120/14T150/20T150 V2 – 6 720 807 194 (2013/05)
14
5
4
4
Fuse
5AF
3
6 720 807 194-08.1O
4
