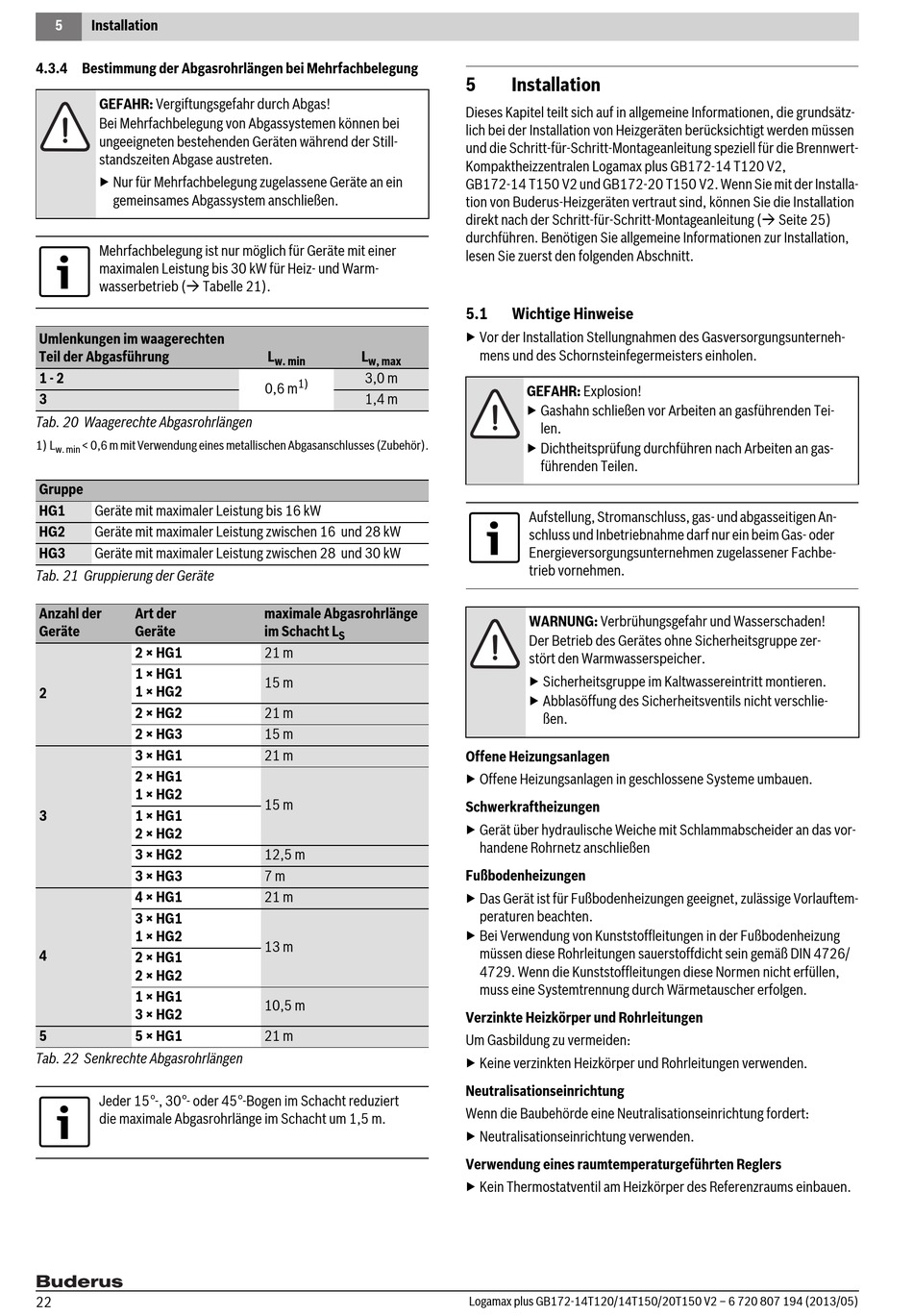

4.3.4 Bestimmung der Abgasrohrlängen bei Mehrfachbelegung
GEFAHR: Vergiftungsgefahr durch Abgas!
Bei Mehrfachbelegung von Abgassystemen können bei
ungeeigneten bestehenden Geräten während der Still-
standszeiten Abgase austreten.
▶ Nur für Mehrfachbelegung zugelassene Geräte an ein
gemeinsames Abgassystem anschließen.
Mehrfachbelegung ist nur möglich für Geräte mit einer
maximalen Leistung bis 30 kW für Heiz- und Warm-
wasserbetrieb ( Tabelle 21).
Umlenkungen im waagerechten
Teil der Abgasführung
1 - 2
3
Tab. 20 Waagerechte Abgasrohrlängen
1) L < 0,6 m mit Verwendung eines metallischen Abgasanschlusses (Zubehör).
w. min
Gruppe
HG1 Geräte mit maximaler Leistung bis 16 kW
HG2 Geräte mit maximaler Leistung zwischen 16 und 28 kW
HG3 Geräte mit maximaler Leistung zwischen 28 und 30 kW
Tab. 21 Gruppierung der Geräte
Anzahl der Art der
Geräte Geräte
2 × HG1
1 × HG1
1 × HG2
2
2 × HG2
2 × HG3
3 × HG1
2 × HG1
1 × HG2
3 1 × HG1
2 × HG2
3 × HG2
3 × HG3
4 × HG1
3 × HG1
1 × HG2
4
2 × HG1
2 × HG2
1 × HG1
3 × HG2
5 5 × HG1
Tab. 22 Senkrechte Abgasrohrlängen
Jeder 15 °-, 30 °- oder 45 °-Bogen im Schacht reduziert
die maximale Abgasrohrlänge im Schacht um 1,5 m.
22
L L
w. min w, max
3,0 m
1)
0,6 m
1,4 m
maximale Abgasrohrlänge
im Schacht L
S
21 m
15 m
21 m
15 m
21 m
15 m
12,5 m
7 m
21 m
13 m
10,5 m
21 m
5 Installation
Dieses Kapitel teilt sich auf in allgemeine Informationen, die grundsätz-
lich bei der Installation von Heizgeräten berücksichtigt werden müssen
und die Schritt-für-Schritt-Montageanleitung speziell für die Brennwert-
Kompaktheizzentralen Logamax plus GB172-14 T120 V2,
GB172-14 T150 V2 und GB172-20 T150 V2. Wenn Sie mit der Installa-
tion von Buderus-Heizgeräten vertraut sind, können Sie die Installation
direkt nach der Schritt-für-Schritt-Montageanleitung ( Seite 25)
durchführen. Benötigen Sie allgemeine Informationen zur Installation,
lesen Sie zuerst den folgenden Abschnitt.
5.1

Wichtige Hinweise

▶ Vor der Installation Stellungnahmen des Gasversorgungsunterneh-
mens und des Schornsteinfegermeisters einholen.
GEFAHR: Explosion!
▶ Gashahn schließen vor Arbeiten an gasführenden Tei-
len.
▶ Dichtheitsprüfung durchführen nach Arbeiten an gas-
führenden Teilen.
Aufstellung, Stromanschluss, gas- und abgasseitigen An-
schluss und Inbetriebnahme darf nur ein beim Gas- oder
Energieversorgungsunternehmen zugelassener Fachbe-
trieb vornehmen.
WARNUNG: Verbrühungsgefahr und Wasserschaden!
Der Betrieb des Gerätes ohne Sicherheitsgruppe zer-
stört den Warmwasserspeicher.
▶ Sicherheitsgruppe im Kaltwassereintritt montieren.
▶ Abblasöffung des Sicherheitsventils nicht verschlie-
ßen.
Offene Heizungsanlagen
▶ Offene Heizungsanlagen in geschlossene Systeme umbauen.
Schwerkraftheizungen
▶ Gerät über hydraulische Weiche mit Schlammabscheider an das vor-
handene Rohrnetz anschließen
Fußbodenheizungen
▶ Das Gerät ist für Fußbodenheizungen geeignet, zulässige Vorlauftem-
peraturen beachten.
▶ Bei Verwendung von Kunststoffleitungen in der Fußbodenheizung
müssen diese Rohrleitungen sauerstoffdicht sein gemäß DIN 4726/
4729. Wenn die Kunststoffleitungen diese Normen nicht erfüllen,
muss eine Systemtrennung durch Wärmetauscher erfolgen.
Verzinkte Heizkörper und Rohrleitungen
Um Gasbildung zu vermeiden:
▶ Keine verzinkten Heizkörper und Rohrleitungen verwenden.

Neutralisationseinrichtung

Wenn die Baubehörde eine Neutralisationseinrichtung fordert:
▶ Neutralisationseinrichtung verwenden.
Verwendung eines raumtemperaturgeführten Reglers
▶ Kein Thermostatventil am Heizkörper des Referenzraums einbauen.
