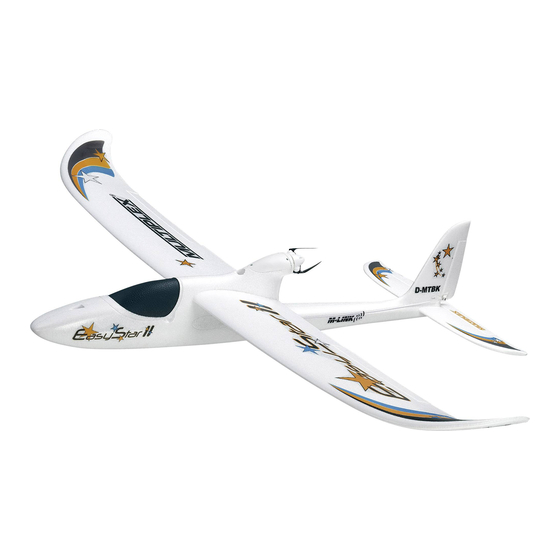

Multiplex EasyStar II Bedienungsanleitung

! ! ! !
Diese Bedienungsanleitung ist Bestandteil des
Produktes. Sie beinhaltet wichtige Informationen und
Sicherheits-hinweise.
griffbereit auf-zubewahren und bei der Weitergabe
des Produktes an Dritte mitzugeben.
1. E
INLEITUNG
Der brushless Antriebssatz für den EasyStar II bietet dem
Fortgeschrittenen mit einem 3S LiPo Akku eine gehörige
Portion Leistungsüberschuss. Für einfachen Kunstflug
und windiges Wetter.
2. I / E
NHALT RSATZTEILE
• 1 PERMAX BL-O 2830-1100
• 1 Regler MULTIcont BL-20 SD-L
• 1 MULTIPLEX Li-BATT eco 3/2000
3. T B
YPISCHE ETRIEBSDATEN
„E S II"
ASY TAR
3S LiPo / Prop: MPX Klappluftschraube 7" x 6" Stromauf-
nahme: ca. 14,0 A
Empfohlener Antriebsakku:
MULTIPLEX Li-BATT eco 3/2000
Verwenden Sie den beiliegenden Motor PERMAX
BL-O 2830-1100, in Verbindung mit der empfohlenen
Luftschraube, nicht mit mehr als 3S LiPo oder 9 NiXX
Zellen!
4. S
ICHERHEITSHINWEISE
Der Antriebssatz „EasyStar II" ist ausschließlich für die
Verwendung im Modellbau vorgesehen. Unsachgemäßer
Gebrauch kann zu schwerwiegenden Verletzungen
führen.
• Vor erster Inbetriebnahme Anleitung lesen
• Prüfen Sie vor jeder Inbetriebnahme den festen Sitz des
Motors und der Luftschraube
• Entfernen Sie vor Einschalten des Antriebes alle be-
weglichen Gegenstände aus dem Ansaugbereich der
Luftschraube
• Kommen Sie nicht mit Ihren Extremitäten oder Ihrer
Kleidung in die Nähe der laufenden Luftschraube
• Den Motor niemals in der Hand anlaufen lassen
• Stoppen Sie den Motor sofort, falls Vibrationen auftre-
ten. Klären Sie vor dem nächsten Anlauf die Ursachen
für die Vibrationen, ggf. müssen Sie die Luftschrauben-
blätter wuchten
• Achten Sie auf ausreichende Kühlung der Antriebsein-
heit und behindern Sie die Luftzirkulation nicht
MULTIPLEX Modellsport GmbH & Co.KG • Westliche Gewerbestraße 1 • D-75015 Bretten • www.multiplex-rc.de
Bedienungsanleitung Antriebssatz „EasyStar II"
Sie ist deshalb jederzeit
# 33 3108
# 7 2231
# 15 7231
A
NTRIEBSSATZ
# 15 7231
5. M D A
ONTAGE ES NTRIEBSSATZ
Montieren Sie den Motor gemäß Bauanleitung des Mo-
dells und verstauen Sie den Regler anschließend in der
Motorgondel. Achten Sie darauf, dass keine Kabel an der
sich drehenden Glocke des Motors streifen.
6. I D
NBETRIEBNAHME
„E S II"
ASY TAR
1. Verbinden Sie die drei Kabel des Reglers beliebig mit
den drei Kabeln des Motors
2. Verbinden Sie den Regler über das UNI-Anschluss-
kabel mit Ihrem Empfänger
3. Schalten Sie Ihren Sender ein und prüfen Sie, ob das
Bedienelement für die Motorsteuerung auf „AUS" steht
4. Verbinden Sie den Antriebsakku mit dem Regler
5. Prüfen Sie die Drehrichtung des Motors, dieser muss in
Flugrichtung im Uhrzeigersinn drehen. Falls dies nicht
der Fall sein sollte, ziehen Sie den Antriebsakku ab
und vertauschen Sie zwei der drei Motoranschlusska-
bel
7. T D
ECHNISCHE ATEN DES
Typ:
#
-1
Umin /V:
Zellenzahl NiXX / LiPo:
optimaler Arbeitsbereich:
Max. Strom für 15 sec.:
Wellen ∅:
Durchmesser:
Länge:
Gewicht:
max. Leistung:
max. Gehäusetemperatur:
Befestigung:
Die ausführliche Bedienungsanleitung des PERMAX BL-
O 2830-1100 finden Sie unter www.multiplex-rc.de
DOWNLOADS ANLEITUNGEN.
„E S
ASY TAR
A
ES NTRIEBSSATZ
PERMAX M
OTORS
PERMAX BL-O 2830-1100
33 3108
1100
6 - 12 / 2S - 4S
10 A - 15 A
18 A
3,2 mm
28 mm
30 mm
54 g
235 W
65° C
19 / 16 mm / 4 x M3
Seite 1/2
II"
