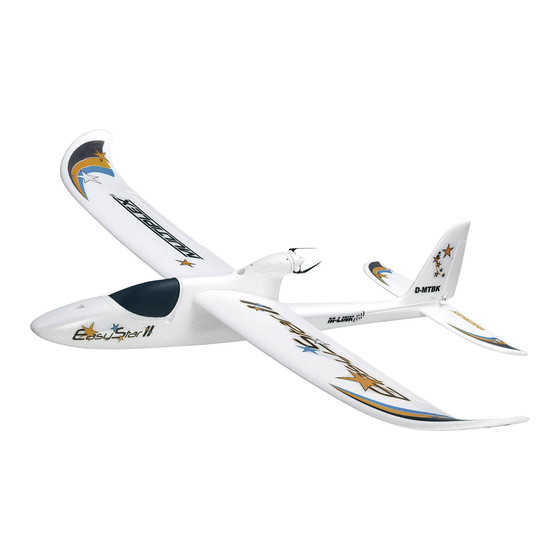

Bauanleitung
D
Building instructions
GB
Notice de construction
F
Instruzioni di montaggio
I
Instrucciones de montaje 46 ... 53
ES
Ersatzteile
Replacement parts
Pièces de rechanges
Parti di ricambio
Repuestos
© Copyright by MULTIPLEX 2011
Kit Best.-Nr. 21 4260
RR Best.-Nr. 26 4260
03 ... 10
12 ... 19
20 ... 37
38 ... 45
54 ... 55
Version 1.0
1
Werbung
Verwandte Anleitungen für Multiplex EasyStar II
Inhaltszusammenfassung für Multiplex EasyStar II
- Seite 1 12 ... 19 Notice de construction 20 ... 37 Instruzioni di montaggio 38 ... 45 Instrucciones de montaje 46 ... 53 Ersatzteile Replacement parts 54 ... 55 Pièces de rechanges Parti di ricambio Repuestos © Copyright by MULTIPLEX 2011 Version 1.0...
- Seite 2 Sicherheitshinweise Prüfen Sie vor jedem Start den festen Sitz des Motors und der Luftschraube - insbesondere nach dem Transport, härteren Landungen sowie Abstürzen. Prüfen Sie ebenfalls vor jedem Start den festen Sitz und die richtige Position der Tragflächen auf dem Rumpf. Akku erst einstecken, wenn Ihr Sender eingeschaltet ist und Sie sicher sind, dass das Bedienelement für die Motorsteuerung auf "AUS"...
- Seite 3 Machen Sie sich mit dem Bausatz vertraut! MULTIPLEX – Modellbaukästen unterliegen während der Produktion einer ständigen Materialkontrolle. Wir hoffen, dass Sie mit dem Baukasteninhalt zufrieden sind. Wir bitten Sie jedoch, alle Teile (nach Stückliste) vor Verwendung zu prüfen, da bearbeitete Teile vom Umtausch ausgeschlossen sind.
- Seite 4 Technische Daten: Spannweite 1366 mm Länge über alles 977 mm Fluggewicht Serie ab 700 g Flächeninhalt ca. 28 dm² (Flügel+Höhenleitwerk, ohne Rumpf) Flächenbelastung ab 25 g/dm² RC-Funktionen Seite-, Höhenruder und Motorsteuerung; Querruder optional Hinweis: Bildseiten aus der Mitte der Bauanleitung heraustrennen! 1.
- Seite 5 Sie den Draht in das innerste Loch des Abtriebshebels. Kleben Holmverbinder 50 gesteckt wird. Probieren Sie den Sie die Bowdenzüge auf ganzer Länge in die dafür Holmverbinder 50 erst aus, wenn Sie vorgesehenen Schlitze. sicher sind, dass innerhalb der Steckung kein aktiver Kleber Abb.
- Seite 6 55 ein. Die U-Scheibe 59 und die Zahnscheibe 64 werden von Anleitung der Fernsteuerung zusammen. der anderen Seite aufgeschoben. Schrauben Sie die M6-Mutter Den Verbindungsstecker Akku / Regler für den Motor erst 63 auf den Spannkonus 58. Schieben Sie den Spannkonus 58 einstecken, wenn Ihr Sender eingeschaltet ist und Sie sicher auf die Motorwelle und ziehen Sie ihn fest an, bevor der Spinner sind, dass das Bedienelement für die Motorsteuerung auf...
- Seite 7 Wind). ist keine Garantie für die nächste Flugminute. Wir, das Beim Erstflug lassen Sie sich besser von einem MULTIPLEX -Team, wünschen Ihnen beim Bauen und später geübten Helfer unterstützen. beim Fliegen viel Freude und Erfolg. Nach Erreichen der Sicherheitshöhe die Ruder über die Trimmung am Sender so einstellen, dass das Modell Prüfen Sie vor jedem Start den sicheren Sitz des Akkus, der...
- Seite 8 Stahldraht für HR / SR m. Z. Metall Ø0.8 x 620mm Bowdenzuginnenrohr HR / SR Kunststoff Ø2/1 x 550mm Bowdenzugaussenrohr HR Kunststoff Ø3/2 x 950mm Propeller, Mitnehmer, Spinner-Set EasyStar II Propellermitnehmer Kunststoff Fertigteil Spinner Kunststoff Ø 35mm Klappluftschraubenblatt Kunststoff 7 x 6"...
- Seite 9 Strömungsabriss liegt vor. Das bedeutet die Strömung, die den nötigen Auftrieb erzeugt, um das Flugzeug in der Luft zu halten liegt nicht mehr an und der Auftrieb bricht zusammen. Der EasyStar II ist so ausgelegt, dass er ein recht zahmes Abrissverhalten aufweist und dabei nur sehr wenig Höhe verliert.
- Seite 10 im Gleichgewicht sein. Vor dem Erstflug ist das Einstellen des richtigen Schwerpunkts unbedingt erforderlich. Das Maß wird von der Tragflächenvorderkante (in Rumpfnähe) angegeben. An dieser Stelle mit den Fingern oder besser mit der Schwerpunktwaage MPX # 69 3054 unterstützt soll das Modell waagerecht auspendeln. Abb. B Wenn der Schwerpunkt noch nicht an der richtigen Stelle liegt wird dieser durch Verschieben der Einbaukomponenten (z.B.
- Seite 25 Abb. 01 Abb. 02...
- Seite 26 52 (Ø2/1mm) 53 (Ø3/2mm) Abb. 03 31mm (53) Abb. 05 Abb. 04 Abb.06 Abb. 07 Abb. 08 Abb. 09...
- Seite 27 Abb. 10 Abb. 11 Abb. 12 Abb. 13 Abb. 15 Abb.14 Abb. 17 Abb. 16...
- Seite 28 Abb. 19 Abb. 18 Abb. 20 Abb. 21 Abb. 23 Abb. 22 Abb. 24 Abb. 25...
- Seite 29 Abb. 26 Abb. 27 18mm (53) Abb. 28 Abb. 29 Abb. 31 Abb. 30 Abb. 33 Abb. 32...
- Seite 30 Abb. 35 Abb. 34 Abb. 37 Abb. 36 Abb. 39 Abb. 38 Abb. 41 Abb. 40...
- Seite 31 Abb. A Abb. B Abb. C Abb. D EASY STAR II Abb. E...
- Seite 32 EASY STAR II Abb. F EASY STAR II Abb. G EASY STAR II Abb. H...
- Seite 34 Les accus de la radiocommande et de propulsion sont bien général MULTIPLEX. Les produits MULTIPLEX ont été testés chargés, en respectant la notice. Assurez-vous avant la mise par de nombreux pilotes chevronnés et sont constamment en route de votre ensemble radio, que le canal est disponible améliorés pour eux.
- Seite 54 Ersatzteile Replacement parts Best.-Nr. 21 4260 Pièces de rechanges Parti di ricambio Repuestos # 72 4607 Dekorbogen (zweiteilig) Decal sheet Planche de décoration Decals Lámina decorativa # 22 4239 Rumpfhälften und Bowdenzüge Fuselage shells + snakes Fuselage et tringles Semigusci fusoliera + bowden Mitades fuselajes+bowden # 22 4240 Kabinenhaube...
- Seite 56 MULTIPLEX Modellsport GmbH & Co.KG • Westliche Gewerbestrasse 1 D-75015 Bretten-Gölshausen • www.multiplex-rc.de...
