42
Achtung: Vergewissern Sie sich vor dem Start, dass der GPS-Empfänger wenigstens 4
empfangene Satelliten anzeigt, um gültige Aufzeichnungen zu erhalten.
Bemerkung 1:In der Fluganalysis werden Maximal- Werte angezeigt, die während des Flugs
erschienen sind. Weil die Anzeige jede Sekunde erneuert wird, werden also die 1 Sekunden -
Werte für die Fluganalysis gespeichert. Wenn man einen solchen Flug nachher mit einem
Programm wie Flychart, SeeYou, CompeGPS, MaxPunkte usw. auf den PC herunterlädt, können
diese Programme lediglich die Flugaufzeichnung im IGC Format auswerten. Im IGC File werden
Uhrzeit(UTC), Position, barometrische Höhe, GPS Höhe und True Airspeed vom Flügelrad- oder
Staudruck-Sensor aufgezeichnet. Die Programme errechnen nun die Variometerwerte aus den
Höhenwerten. Wenn man zum Beispiel ein Recording Intervall von 10s eingestellt hat, und in
diesen 10 Sekunden eine Höhendifferenz von 5m zurückgelegt hat, wird ein Variowert von 0.5m/s
errechnet. In dieser Zeit kann aber durchaus ein 1 Sekunden Variowert von 2m/s aufgetreten sein.
Dieser Wert wird nur in der Flight–Analysis Seite dargestellt und kann nicht elektronisch
ausgelesen werden. In der Fluganalyse Seite werden beide Werte angezeigt.
Bemerkung 2: Auch wenn das Gerät bis zu 100 Flüge speichern kann, empfehlen wir, die Flüge
regelmässig vom Gerät auf einen PC zu sichern und danach mit Main Setup Menu
⇒
Alle Fluege löschen den Flugspeicher neu zu formatieren. Dieses Vorgehen bietet
Speicher
ihnen die Sicherheit, dass sie die Daten ihrer wertvollen Flüge gespeichert haben, und das Gerät
immer wieder mit „frischem" Flugspeicher aufzeichnen kann.
5.1.2 Graphische Darstellung von Flügen im Kartenformat

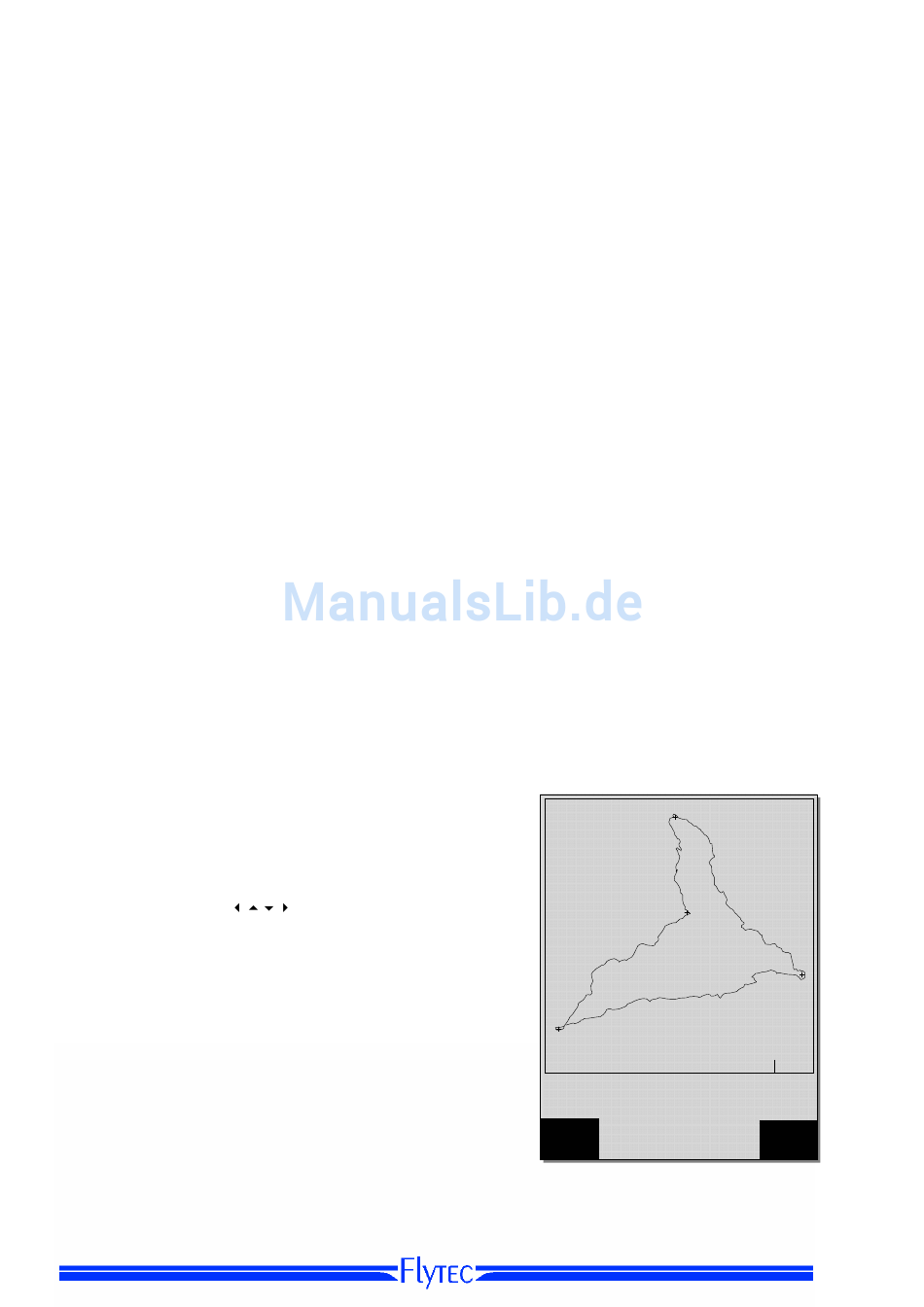

Der Flugweg von gespeicherten Flügen kann auf dem Display angezeigt und begutachtet werden.
In der Fluganalyse ist F1 mit der Funktion Show Map belegt. Nach Drücken dieser Taste erfolgt
die bildschirmoptimierte Darstellung des Flugweges (Nord ist oben!). Zusätzlich werden
gespeicherte Wegpunkte mit Kreuz und Namen dargestellt, sowie der Maßstab als kurze Linie mit
Km Angabe. Nun kann die Darstellung wie folgt verändert werden:
F2: Zoom in: Stufenweise
vergrößert, bis ca. 0.4km. Damit sind einzelne Kreise
deutlich erkennbar (abh. vom eingestellten Recording
Intervall)
F1: Zoom out: Stufenweise wird der Maßstab
verkleinert, bis zur bildschirmoptimierten Darstellung.
Maximum ist 47.4km
Pfeiltasten Pan:
dargestellte Bereich nach oben, unten, links oder rechts
verschoben werden.
OK: Aus jeder Darstellung wieder zurück zur
bildschirmoptimierten Darstellung.
Page/ESC: Zurück zum Flugauswahlmenü
Alle anderen Tasten bewirken ein Neuzeichnen des
Tracks in der aktuellen Auswahl.
Anmerkung: Nachdem
Datenmenge ein paar Sekunden dauern kann, erscheint
in der Statuszeile Wait und Ready als Benutzerinfo. Wird
während des Bildaufbaus z.B. eine Zoom- oder Pan-
Taste betätigt, wird
abgebrochen und mit den neuen Werten gestartet. Somit
kommt man zügig zur gewünschten Darstellung.
wird der Maßstab
Damit kann der
der Bildaufbau je
der momentane Bildaufbau
Technisches Manual Flytec 6040
Leesburg
Quest
nach
Start: 17.11.07 14:31
Flight time: 3:14.45
Zoom
Out Ready
⇒
Griffin
Grant
15
Zoom
In
