Inhaltszusammenfassung für Flytec 6005
- Seite 1 Flytec 6005 / 6010 Bedienungsanleitung 2.0de 07.05.2008...
-
Seite 2: Inhaltsverzeichnis
Bedienungsanleitung Flytec 6005/6010 Inhaltsverzeichnis: Geräteansicht...............................2 Bedienungsphilosophie..........................3 Tastenzuordnung ............................3 Standard-Modus............................4 Set-Mode..............................4 Option-Mode..............................4 Gerät ein- und ausschalten ........................5 Gerät einschalten ............................5 Gerät ausschalten .............................5 Höhenmesser...............................6 Wie funktioniert ein Höhenmesser? ......................6 Höhenmesseranzeigen ..........................6 Höhenmesser Kurzanleitung........................7 Höhenmesser 1 ALT1 (Absolut)........................7 Set-Mode ALT1..............................7 Option-Mode ALT1............................... 8 Höhenmesser 2 ALT2 (Absolut / Relativ)....................9... -
Seite 3: Geräteansicht

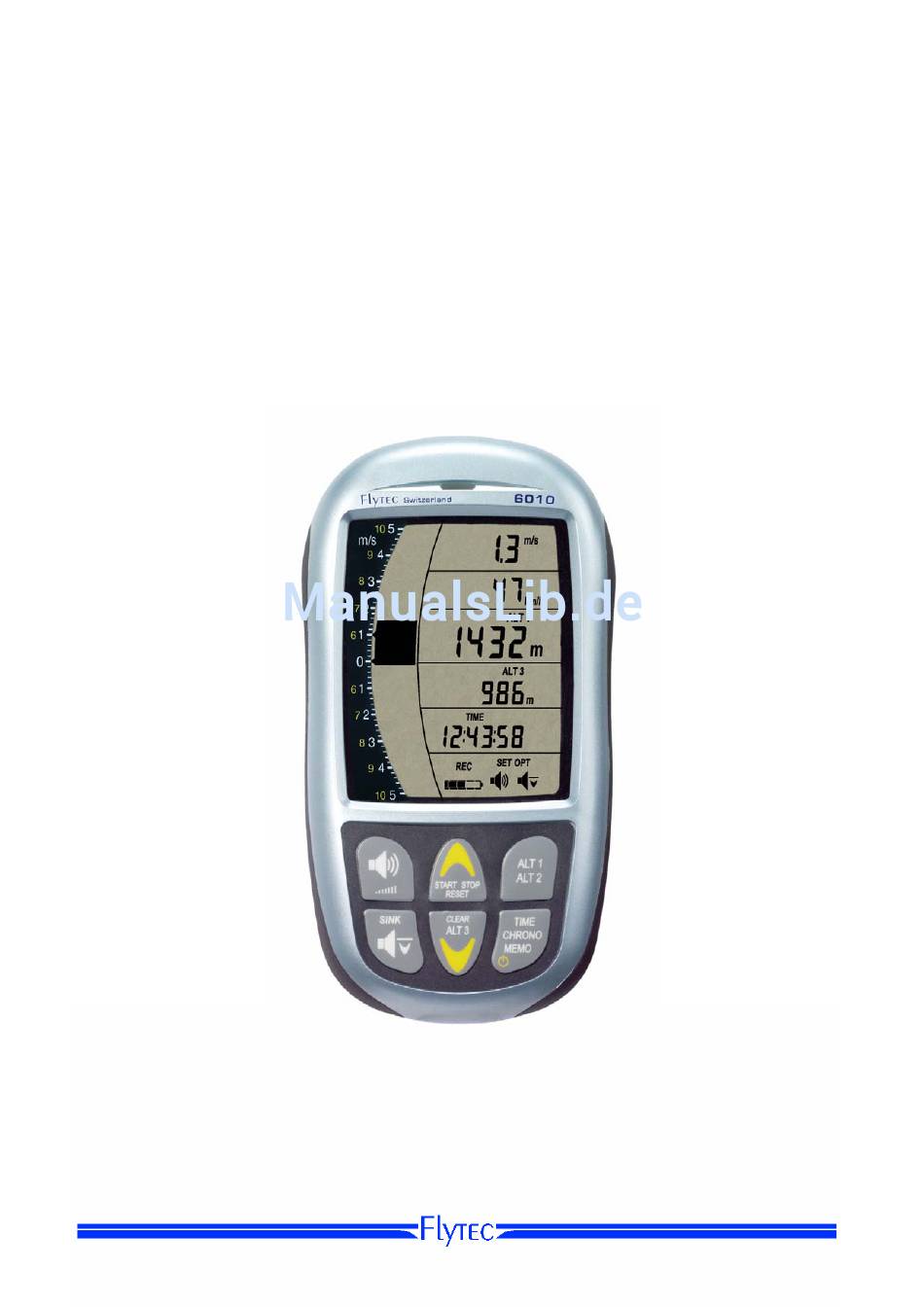

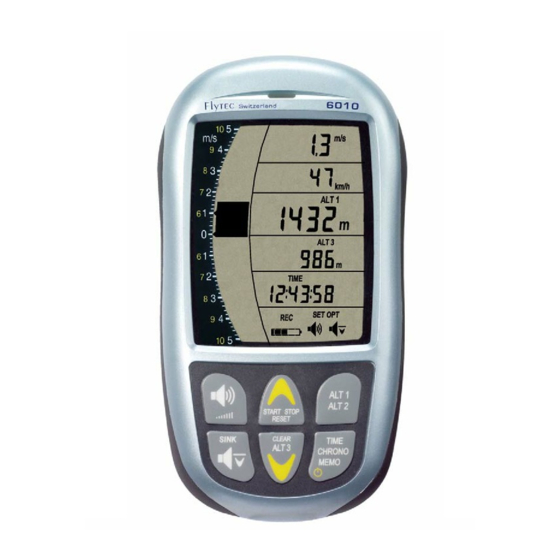

Bedienungsanleitung Flytec 6005/6010 Geräteansicht Digital Varioanzeige (Integrator) Geschwindigkeit / Temperatur Anzeige Höhenmesseranzeige 1 / 2 PC-Schnittstelle (nur 6010) Höhenmesser 3 (Differenzhöhenmeter) Uhr / Stoppuhr / Flugzeit Anzeige Set- / Opt-Mode Indikator Sinkalarm Indikator Lautstärke-Indikator für die Vario-Akustik Tastatur Ladezustand der Batterien Rec Indikator (Flugaufzeichnung ist aktiv) Buchse für Geschwindigkeits-Sonde... -
Seite 4: Bedienungsphilosophie
Bedienungsanleitung Flytec 6005/6010 Bedienungsphilosophie Die Bedienungs-Philosophie von Flytec ermöglicht eine besonders benutzerfreundliche Bedienung der komplexen Geräte. Ein kurzer Druck auf die Tasten genügt, um eine Hauptfunktion aufzurufen. Das Einstellungsmenu (Set-Mode) dieser Hauptfunktion wird anschliessend durch einen etwa drei Sekunden langen Tastendruck aufgerufen. Ein weiterer langer Tastendruck führt schliesslich zum Optionen-Menu (Option-Mode). -
Seite 5: Standard-Modus
Bedienungsanleitung Flytec 6005/6010 Standard-Modus Nach dem Einschalten arbeitet das Gerät im Standard-Betriebmodus. Dabei werden die aktuelle Sink-, oder Steigrate angezeigt, ferner die absolute Höhe sowie die Höhendifferenz zu einem vorgegebenen Wert, die Fluggeschwindigkeit oder wahlweise die Temperatur, die Zeit in Stunden, Minuten und Sekunden, der Batterieladestand und die aktivierten akustischen Signale. -
Seite 6: Gerät Ein- Und Ausschalten
Ausschalten rund sieben Sekunden, weil das Gerät erst noch ein Set-Menü aufruft. Ungeachtet dessen muss die Ein/Aus-Taste bis zum OFF gedrückt bleiben. Nach 60 Minuten ohne Flugbewegung schaltet sich das Gerät automatisch aus. Beim Gerät Flytec 6010 ist die automatische Ausschaltzeit mit Flychart wählbar. -
Seite 7: Höhenmesser
Bedienungsanleitung Flytec 6005/6010 Höhenmesser Wie funktioniert ein Höhenmesser? Ein barometrischer Höhenmesser berechnet die Höhe aus dem herrschenden Luftdruck der Atmosphäre. Der Luftdruck nimmt mit zunehmender Höhe ab. Da sich Luft komprimieren lässt, ist die Druckabnahme nicht linear, sondern exponential. Als Berechnungsgrundlage für die Höhenberechnung in der Luftfahrt, dient eine internationale Formel, in der eine... -
Seite 8: Höhenmesser Kurzanleitung
Bedienungsanleitung Flytec 6005/6010 Höhenmesser Kurzanleitung kurz Taste Funktions- Option wahltasten ALT 1 Höheneinstellung Unit Unit Corr ALT 1 Einheiten Druckein- Sensor Alt 1 heiten QNH Korrektur m, ft hPa, inHg +/- 47.9 hPa ALT 2 Höheneinstellung Unit REL/AbS ALT 2... -
Seite 9: Option-Mode Alt1
Bedienungsanleitung Flytec 6005/6010 Option-Mode ALT1 Ein weiterer Langdruck auf die Tasten Alt1/2 im Set-Mode bringt das Gerät in den Option-Mode. Option 1 Einheit Alt1 Mit dieser Option wird die Einheit des Höhenmeter 1 (ALT1) gewählt. Zur Auswahl stehen m oder ft. (1 ft = 0,3048 m) Option 2 Einheit QNH Für den ALT1 Wert wird hier die Druckeinheit bestimmt. -
Seite 10: Höhenmesser 2 Alt2 (Absolut / Relativ)
Bedienungsanleitung Flytec 6005/6010 Höhenmesser 2 ALT2 (Absolut / Relativ) Der Höhenmesser 2 ALT2 kann wahlweise als Absoluthöhenmesser oder Relativ- Höhenmesser benutzt werden. Im Betrieb als Absoluthöhenmesser ist ALT2 mit ALT1 gekoppelt. D.h. dass ALT2 die genau gleiche Höhe anzeigt wie ALT1. ALT2 kann nun z.B. die Höhe in feet anzeigen und ALT1 die Höhe in Meter. -
Seite 11: Option-Mode Alt2
Bedienungsanleitung Flytec 6005/6010 Option-Mode ALT2 Ein weiterer Langdruck der Taste Alt1/2 im Set-Mode bringt das Gerät in den Option-Mode. Option 1 Einheit ALT2 Hier wird die Einheit des Höhenmeter 2 (ALT2) eingestellt. Zur Auswahl stehen m oder ft. Option 2 Relativ / Absolut Anzeige Hier wird gewählt, ob ALT2 als Relativ- oder Absolut-... -
Seite 12: Variometer
Die Werte werden im Sekundentakt neu berechnet und zeigen den Mittelwert des Steigens oder Sinkens in einer gewählten Zeitspanne zwischen einer und 30 Sekunden. Die Mittelwertszeit kann im Option-Mode Vario von 1 bis 30 Sekunden eingestellt werden (Option 2). Flytec empfiehlt aufgrund praktischer Erfahrungen einen Mittelwert von zehn Sekunden. -
Seite 13: Vario-Akustik
Bedienungsanleitung Flytec 6005/6010 Vario-Akustik Damit Piloten die aktuellen Steig-, bzw. Sinkraten auch ohne Blick auf das Gerät verfolgen können, erzeugt die Vario-Akustik eine wertabhängige Tonfolge. Sie variiert bezugnehmend auf die Steig- und Sinkwerte sowohl in der Tonhöhe, als auch in der Intervallfrequenz. -
Seite 14: Option-Mode Vario
Bedienungsanleitung Flytec 6005/6010 Option-Mode Vario Ein weiterer Langdruck der Taste Vario/Audio im Set-Mode bringt das Gerät in den Option-Mode. Option 1: Einheit Vario ( Unit ) In der Option Unit wird die Einheit der Digitalvariometer Anzeige gewählt. Zur Auswahl stehen m/s oder ft/min*100. -
Seite 15: Sinkalarm, Geschwindigkeitsmesser Und Temperatur
Bedienungsanleitung Flytec 6005/6010 Sinkalarm, Geschwindigkeitsmesser und Temperatur Sinkalarm / Temp / Speed Kurzanleitung kurz Taste Audio- Option verstellungen Audio Unit Corr Unit StALL Corr SPEED Sinkalarm On/Off Speed SPEED diSP Temp Einheiten Anzeige- Sinkalarm Sensor- Stall- TEMP Einheiten Speed wechsel... -
Seite 16: Geschwindigkeitsmesser
Bedienungsanleitung Flytec 6005/6010 Geschwindigkeitsmesser Der Speedsensor (Flügelradsensor, Geschwindigkeitsmesser) ist als Zubehör erhältlich. Die Flügelradsensoren der 3000er und 4000er Serie sind mit diesem Gerät kompatibel. Die Messgenauigkeit eines Flügelradsensors hängt sehr stark von seiner Positionierung ab, die möglichst weit entfernt von fahrtwindumlenkenden Elementen und möglichst immer an der gleichen Stelle erfolgen sollte. - Seite 17 Bedienungsanleitung Flytec 6005/6010 Option 3: Einheit Geschwindigkeitsmesser (Unit) Hier wird die Einheit der Geschwindigkeitsanzeige gewählt. Zur Auswahl stehen km/h, kts und mph. Option 4: Stallalarm (Strömungsabriss) Diese Option erlaubt die Eingabe eines beliebigen Wertes zwischen 10 und 159 km/h. Wird der eingegebene Wert unterschritten, ertönt der Stall-Alarm Warnton.
-
Seite 18: Zeitfunktionen
Bedienungsanleitung Flytec 6005/6010 Zeitfunktionen Dieses Gerät verfügt über drei unabhängige Zeitfunktionen: Die Echtzeit-Uhr, die Stoppuhr und die Flugzeit-Uhr (Flugbuch). Der Wechsel zwischen diesen drei Funktionen erfolgt durch kurzen Druck auf die Taste Time mit der Bezeichnung TIME/CHRONO/MEMO. Zeitfunktionen Kurzanleitung Taste... -
Seite 19: Uhrzeit (Echtzeituhr Mit Datum)
Ein weiterer langer Druck auf die Time Taste im Set-Modus führt zum Option Modus. Wählbar sind 24 Std. oder 12 Std. mit am/pm Zeitanzeige. * Beim Gerät Flytec 6010 können Zeit und Datum mit Flychart direkt vom PC-System übernommen werden. Flugbuch Im Flugbuch werden Zeit, Datum und Maximalwerte des aktuellen Fluges und die der letzten 40 Flüge abgespeichert. -
Seite 20: Angaben Im Flugbuch
Kapitel) Die aktive Flugaufzeichnung ist auf dem Display durch den REC-Indikator erkennbar. *Für das Gerät Flytec 6010: Mit Flychart kann der oben erwähnte Höhendifferenzwert für die Flugaufzeichnungs- Erkennung, durch einen individuellen Wert zwischen 0 und 100m ersetzt werden. Das ist beispielsweise für die Starterkennung bei einem Klippenstart zweckmässig. -
Seite 21: Barogramm (Nur 6010)
Bedienungsanleitung Flytec 6005/6010 Barogramm (nur 6010) Aufzeichnung Starten / Stoppen / Speichern Das Fluginstrument 6010 bietet die Möglichkeit, Flugverläufe bezüglich Höhenprofil, Temperatur oder Geschwindigkeit aufzuzeichnen. Und zwar in wählbaren Aufzeichnungsintervallen von einer, fünf oder 15 Sekunden. Wenn im Set-Mode Memo die Flugaufzeichnung aktiviert ist, beginnt das Gerät sofort nach dem Einschalten den Flug... -
Seite 22: Set-Mode Memo 6010
Bedienungsanleitung Flytec 6005/6010 Set-Mode MEMO 6010 Ein langer Druck der Time Taste bringt das Gerät in den Set- Modus Memo. Er ist aber nur dann aktiv, wenn die Flugaufzeichnung nicht aktiviert ist. Mit den Pfeiltasten können die unterschiedlichen Parameter 1, 5, oder 15, CLEAR ALL, DEL BARO und OFF angewählt... -
Seite 23: Option-Mode Memo
Übertragung auf PC Die Daten von aufgezeichneten Flügen können auf einen PC übertragen werden. Dazu braucht es neben einem PC auch ein Übertragungs-Kabel und die FlyChart-Software Version 4.53 oder höher. Letztere kann von der Flytec HomePage www.flytec.ch gratis bezogen werden. -
Seite 24: Batterien
Nachdem sie die Batterien wieder eingesetzt haben, führt das Instrument ein Selbsttest durch. Kann das Problem auf diese Weise nicht behoben werden, senden Sie das Instrument mit einer Problembeschreibung an Ihren FLYTEC - Fachhändler, oder direkt an die Firma : FLYTEC AG Schweiz. Ebenaustrasse 18 CH-6048 Horw Lo Batt Batteriespannung ist kleiner als 2.1 V... -
Seite 25: Wartung Und Pflege
Fachhändler oder direkt an die FLYTEC AG Schweiz. Garantie Flytec leistet Gewähr dafür, dass dieses Gerät ab dem Zeitpunkt des Ersterwerbs für den Zeitraum von zwei Jahren keine Material- und Verarbeitungsfehler aufweist. Die Garantie erstreckt sich auf Fabrikationsfehler und Störungen, die ohne Verschulden des Besitzers auftreten. -
Seite 26: Technische Daten
Bedienungsanleitung Flytec 6005/6010 Technische Daten Variometer Variometer analog Anzeige: Analog ± 10 m/s, Auflösung 0,2 m/s oder ± 20 ft/min*100, Auflösung 0.4 ft/min*100 Variometer digital Anzeige: Digital ± 96 m/s Auflösung 0,1 m/s oder 0,1 ft/min*100 Integrator : Einstellbar von 1 Sek. bis 30 Sek. -
Seite 27: Kurzbedienung
Bedienungsanleitung Flytec 6005/6010 Kurzbedienung Kurzdruck im RUN Langdruck im RUN Funktion im SET Funktion in OPTION Modus Modus CHRONO Reset CHRONO bei Verstellung Auswahl/ Verstellung Start -Stopp laufendem CHRONO aufwärts, Verstellung abwärts, Auswahl/ Verstellung ALT 3 auf Null setzen kurz... - Seite 28 Bedienungsanleitung Flytec 6005/6010...
