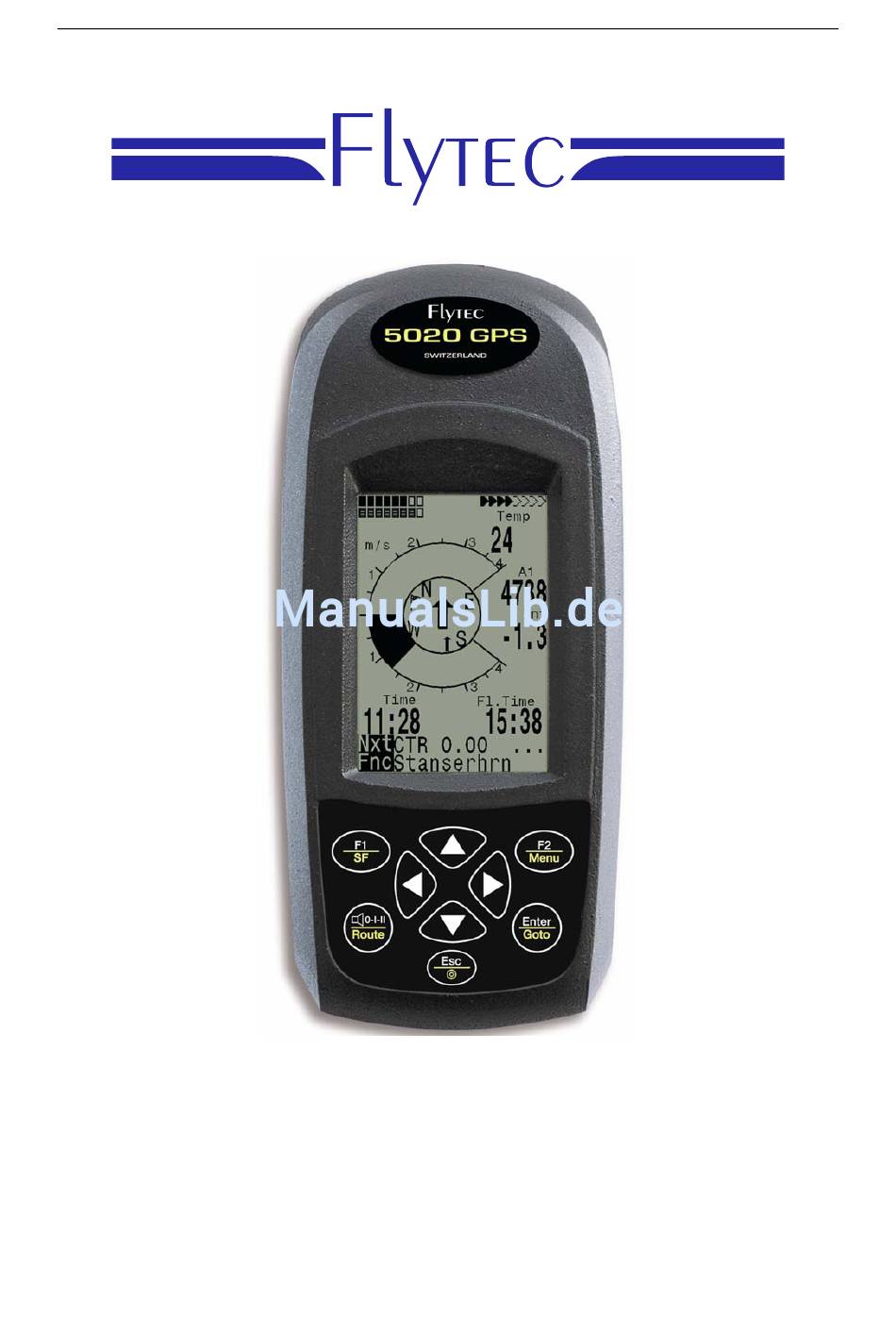

- Seite 1 Kurzbedienung Flytec 5020 GPS 5020 GPS Kurzbedienung Vers.1.18 Flytec AG Ebenaustrasse 18 , CH – 6048 Horw Switzerland Tel. +41 41 349 18 88 – flytec@swissonline.ch - www.flytec.ch - 1 -...
- Seite 2 Kurzbedienung Flytec 5020 GPS 1 Bedienung 1.1 5020-GPS Ein und Ausschalten Das Gerät wird durch Drücken der Taste eingeschaltet. Damit kein versehentliches Einschalten vorkommt, muss dies nach der Displayaufforderung „switch on ?? Press Enter“ durch drücken der Taste " Enter " bestätigt werden. Zum Ausschalten muss die gleiche Taste 3 Sek.
- Seite 3 Kurzbedienung Flytec 5020 GPS Hinweis zum Ausschalten: Nach dem Beenden eines Fluges kann die Berechnung der digitalen Unterschrift bis zu 2 Min. dauern. Bitte warten Sie solange, bis die Meldung „Generating Digital Signature“ verschwindet und drücken Sie nochmals die Taste Θ/ESC.
- Seite 4 Kurzbedienung Flytec 5020 GPS Stufenweise wird der Maßstab vergrößert, bis ca. 0.5–1.0 km. F2: Zoom in: Damit sind einzelne Kreise deutlich erkennbar (abh. vom eingestellten Recording Intervall) Stufenweise wird der Maßstab verkleinert, bis zur F1: Zoom out: bildschirmoptimierten Darstellung. Aus jeder Darstellung wieder zurück zur bildschirmoptimierten Enter: Darstellung.
- Seite 5 Kurzbedienung Flytec 5020 GPS Der Endanflug – Bildschirm dient als Hilfe beim Endanflug. Er ist weniger geeignet für den normalen Flug. Er wird normalerweise aktiviert in der letzten Thermik vor dem Ziel. Die horizontale Skala zeigt die Abweichung zwischen aktuellem Track und Bearing (der Richtung ins Ziel).
- Seite 6 Kurzbedienung Flytec 5020 GPS Variotone Steigton-Frequenz, Modulation; Sinkton- 1200 Hz; Mod = 5, Freq. Akustik-Dämpfung; Pitch 700 Hz, 8, Pi = 3 Batterytype Batterietyp, Alkaline oder NiMH Akku Alkaline Audio threshold Feinjustierung des Steigtoneinsatzes 2 cm/sec max. 20 cm Sink tone thres.* Einsatzpunkt des Sinktons.
-
Seite 7: Batteriemanagement
* Anzeige nur bei eingeschaltetem GPS Empfänger 1.9 Batterie - Management Zwei Bargraph Skalen zeigen den Ladezustand der Batterien an. Das Flytec 5020 hat 2 Bänke à 2 Batterien. Bank 1 muss immer bestückt sein. Bank 2 kann frei bleiben. Es ist jedoch zu empfehlen, die 2. Bank ebenfalls zu bestücken. Sobald die erste Bank aufgebraucht ist, schaltet das Gerät automatisch auf die zweite Bank um. -
Seite 8: Datenaustausch Über Einen Pc
Kurzbedienung Flytec 5020 GPS Die richtigen Batterietypen sind in den Basic Settings einzustellen. Eine falsche Einstellung kann dazu führen, dass das Gerät vorzeitig, beim umschalten von Bank 1 auf 2, abschaltet. Wir empfehlen keine NiCd Akkus zu verwenden. Sie haben deutlich kleinere Kapazitäten und sind weniger Umweltfreundlich. -
Seite 9: Neue Software- Ins 5020-Gps Übertragen
Wie bei vielen anderen modernen Geräten besteht auch die Möglichkeit die Software Version nachzurüsten. Dadurch können Pilotenwünsche oder neue Wettbewerbsreglemente auch in Zukunft rasch realisiert werden. Die Fa. Flytec wird von Zeit zu Zeit Programm-Upgrades der 5020-GPS - Firmware auf ihrer Homepage ins Internet stellen, die über die Downloadfunktion vom Anwender kostenlos... -
Seite 10: Haftungsausschluss
3 Haftungsausschluss: Es kann in seltenen Fällen vorkommen, dass das Fluginstrument gar keine Daten oder fehlerhafte Daten liefert. Die Fa. Flytec AG wird alle Forderungen für Schäden die durch ein Fehlverhalten ihres Gerätes hervorgerufen wurden, ablehnen. Der Pilot allein ist voll verantwortlich für die sichere Durchführung seiner Flüge.
