- Seite 1 Flytec 6015 GPS Bedienungsanleitung Flytec AG Ebenaustrasse 18 CH-6048 Horw, Tel. +41 41 349 1888 info@flytec.ch www.flytec.ch Firmware Vers.1.3.03 12.04.2011 Revision: 29.06.2011...
-
Seite 2: Inhaltsverzeichnis
Technisches Manual Flytec 6015 Inhaltsverzeichnis Bedienung ..........................3 ..Geräteübersicht..........................3 ..6015-GPS Ein und Ausschalten.....................4 1.2.1 Gerät einschalten ........................4 1.2.2 Gerät ausschalten / Flugaufzeichnung beenden..............4 ..Tastatur ............................5 ..Bedienungsphilosophie .........................5 1.4.1 Funktionsbezogene Tasten F1 und F2..................5 ..Bildschirm............................6 1.5.1.1 Grafik / Datenfelder Anzeige ....................6... - Seite 3 Technisches Manual Flytec 6015 ..Routen ............................21 3.4.1 Erstellen einer Route......................21 3.4.1.1 Route >Bearbeiten ......................21 3.4.1.2 > Alle WP in der Route löschen ..................22 3.4.2 Das Fliegen nach Routen.......................22 3.4.2.1 Normale Route starten .......................22 3.4.2.2 Competition Route definieren und starten .................22 3.4.3...
-
Seite 4: Bedienung

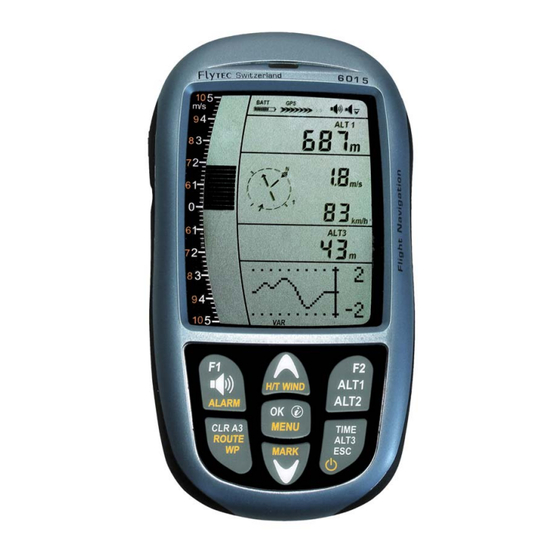

Technisches Manual Flytec 6015 Bedienung Geräteübersicht Ein / Aus Taste Ein / Aus Taste Seiten Indikator Grafik und Datenanzeige Differenz Höhenmesse /Zeit / Flugzeit /QNH Geschwindigkeit USB PC- Schnittstelle Digital Vario Anzeige Höhenmesseranzeige 1 / 2 Audio Akustik Indikatoren GPS Satteliten Indikator Lautsprecheröffnung... -
Seite 5: 6015-Gps Ein Und Ausschalten
Technisches Manual Flytec 6015 6015-GPS Ein und Ausschalten 1.2.1 Gerät einschalten Das Gerät wird mit einem Druck auf die Ein/Aus Taste eingeschaltet. Damit kein versehentliches Einschalten vorkommt, muss dies Einschalten ? nach der Anzeigeaufforderung: Einschalten? Drücke OK ! durch Drücken der Taste OK bestätigt werden. -
Seite 6: Tastatur
Technisches Manual Flytec 6015 Tastatur Funktionstaste F1 Funktionstaste F2 Audio Lautstärke Höhenanzeige Alarme Einstellen Umschaltung ALT1 / ALT2 Höhenmesser einstellen Bestätigungtaste Ok Hauptgerätemenue Diff. Höhenmesser 3 Info Taste Anzeige der Auf 0 stellen aktuellen Koordinaten oder Route oder Wegpunkt Informationen aktivieren / deaktivieren Anzeigeumschaltung Zeit / Höhe 3... -
Seite 7: Bildschirm
Technisches Manual Flytec 6015 Bildschirm Batteriestatus 3-D GPS Fix GPS Anzahl Satelliten Flugaufzeichnung Akustik Lautstärke Vario Einheit Sinkakustik Nordrichtung Höhenmesser ALT1 / ALT2 Kompassrose Digital Vario mit Integrator Richtung zum WP Letzte Thermik Analog Vario Geschwindigkeit- anzeige Differenz Höhenmesser Windrichtung... -
Seite 8: Wind Daten- Anzeige (1)
Technisches Manual Flytec 6015 Kurs Wind Daten- Anzeige (1) Aktueller Kurs (0-360°) W-Richt Wind Richtung (0 – 360°) Wind Wind Stärke Navigation Daten- Anzeige (2) Flytec Aktiver Wegpunkt aus Route, GoTo oder letzte Thermik Peil. Peilung in Grad Dist. Distanz... -
Seite 9: Menu Übersicht
Technisches Manual Flytec 6015 1.6.1 Menu Übersicht Menue Anzeige 6015 Einstellbereich Seite Flugspeicher FlugSpeich >Flüge (Flugspeicher) Flüge > Aufzeichnungsintervall 1 – 60 Sec. Afz Interv > Aufzeichnungs Modus Auto / Manuell Afz Modus > Alle Flüge löschen Löschen Wegpunkte Wegpunkte >Bearbeiten / Einfügen / Löschen... -
Seite 10: Funktionen
Technisches Manual Flytec 6015 Funktionen Höhenmesser und Luftdruck Das 6015-GPS verfügt über 3 Höhenanzeigen und eine QNH Druck Anzeige. ALT1 Der Absoluthöhenmesser zeigt die Höhe über Meer an. (Meter m oder Fuss ft.) ALT2 Wahlweise: -GPS Höhe -Flightlevel Druckhöhenanzeige bezogen auf 1013hPa -Meter oder Fuss invers zu ALT1 -Relativ Höhe... -
Seite 11: Höhenmesser Anzeige Alt2
Technisches Manual Flytec 6015 2.1.2 Höhenmesser Anzeige Alt2 Der Wechsel zwischen den Anzeigen Alt1 und Alt2 erfolgt durch kurzes drücken auf die Taste Alt1/Alt2. In der Höhenmesser Anzeige ALT 2 können folgende Werte angezeigt werden: GPS Höhe = Anzeige der GPS Höhe Flight-Level = Flugflächenhöhe in ft bezogen auf 1013 hPa z.B. -
Seite 12: Variometerfunktionen
Vario 3.2 6.8m/s Die Auflösung der Analoganzeige beträgt gleichbleibend 0.2m/s über beide Skalenbereiche! (Flytec AG Patent!) Die erste Skala reicht von 0 bis +/- 5m/s. Danach schaltet die Skala automatisch auf den zweiten Bereich von 5 ... 10m/s. Die zweite Skala wird anschliessend mit einem weissen Balken auf schwarzem Grund dargestellt. -
Seite 13: Menü Einstellungen Variometer
Das Ansprechverhalten der Variometer Anzeige, sowie der Steig- und Sink- Akustik kann in weiten Bereichen den Pilotenbedürfnissen, oder den Wetterbedingungen angepasst werden. Um die Einstellung zu vereinfachen hat Flytec 4 Grund- resp. Turbulenz-Filter definiert. Variometer Empfindlichkeit / Ansprechverhalten Filter Nr. -
Seite 14: Variometer Steigakustik
Technisches Manual Flytec 6015 2.2.6 Variometer Steigakustik 2.2.6.1 Steigakustik Schwelle Main Setup Menu Variometer Steig Akustik Steig Schwelle Damit die Steigakustik bei stillstehendem Gerät auf dem Startplatz oder bei nur leichtem Steigen nicht anspricht, kann der Einsatzpunkt der Steigakustik im Bereich von 0 bis 20 cm/s eingestellt werden. -
Seite 15: Vor-Thermik Akustik Schwelle
Technisches Manual Flytec 6015 2.2.7 Vor-Thermik Akustik Schwelle Main Setup Menu Variometer Steig Akustik PThermalLim An dieser Stelle kann eine „Vor Null“ Steigakustik aktiviert werden! Der Einsatzpunkt dieser Akustik kann im Bereich von -1,0m bis 0 cm/s eingestellt werden. Die „Vor-Null Akustik“ ist vor allem im „Nullschieber“... -
Seite 16: Geschwindigkeit
Flügelradsensor Das 6015-GPS besitzt ein sehr präzises Geschwindigkeitsmesssystem, d.h. ein Eingang mit Auswerteelektronik für Flytec Flügelradsensoren. Vorteil: Flügelradsensoren beginnen schon ab ca.1 km/h korrekt zu messen, diese Sensoren sind auch sehr gut geeignet, um am Startplatz kleinste Windstärken festzustellen. (Flügelradsensor Optional) Die Geschwindigkeitsanzeige kann mittels Korrekturfaktor genau geeicht werden. -
Seite 17: Uhrzeit Und Datum
Bei der Navigation ist der Einsatz von GPS-Empfängern heute nicht mehr wegzudenken. Eine Kette von Satelliten umkreist unsere Erde. Damit ist es weltweit möglich, bei Empfang von mindestens 4 Satelliten, gleichzeitig die eigene Position sehr genau abzuleiten. Das Flytec 6015- GPS berechnet verschiedene Anzeigen durch die Positionsbestimmung mit dem GPS. -
Seite 18: Beurteilung Der Gps Empfangsqualität
Technisches Manual Flytec 6015 Beurteilung der GPS Empfangsqualität Das 6015-GPS ist mit einem 20-Kanal GPS-Empfänger ausgerüstet, welcher neben einem geringeren Stromverbrauch auch noch eine deutlich kürzere Satelliten-Erfassungszeit hat. Die Positionsgenauigkeit beträgt zwischen 5 bis 40m. Im Durchschnitt kann mit ca. 20m gerechnet werden. -
Seite 19: Kurs Und Peilung
Technisches Manual Flytec 6015 3.2.2 Kurs und Peilung Der Track ist diejenige Richtung, mit der sich ein Fluggerät über dem Boden bewegt. Geographisch wahre Nordrichtung ist immer 0 oder 360 Grad. (Ost = 90 ; Süd = 180 ; West = 270 Grad) Mit Bearing wird die Richtung bezeichnet, in der (nach obigem System) ein ausgewählter... -
Seite 20: Anzeige Der Aktuellen Koordinaten
Technisches Manual Flytec 6015 3.3.1 Anzeige der aktuellen Koordinaten Wenn das 6015-GPS über den GPS-Empfänger Satelliten empfängt, wird die aktuelle Position durch kurzes Drücken auf die Taste Info im Info-Feld des Gerätes angezeigt. Nach 20 sec. erscheint automatisch wieder die vorherige Anzeige. Diese Funktion ist nützlich, um nach der Landung einer Person den Standort für das Rückholen durchzugeben. -
Seite 21: Tastaturfunktion Im Menu Bearbeiten
Technisches Manual Flytec 6015 3.3.3.2 Tastaturfunktion im Menu Bearbeiten Nach dem Aufruf des Menus WP Bearbeiten blinkt der 1. Buchstabe des WP-Namens. Mit den Tasten wählt man den gewünschten Buchstaben aus, es stehen Zahlen, Buchstaben, sowie eine Reihe von Sonderzeichen zur Auswahl. -
Seite 22: Routen
Technisches Manual Flytec 6015 Routen Eine Route ist eine Zusammenstellung von verschiedenen Wegpunkten über die man ein Ziel erreichen möchte. Die in einer Route verwendeten WP müssen natürlich im Speicher des Instruments abgelegt sein. Beim Erreichen eines WP Zylinders ertönt ein 2sec. langer unmissverständlicher Ton „Wegpunkt erreicht“... -
Seite 23: Alle Wp In Der Route Löschen
Technisches Manual Flytec 6015 3.4.1.2 > Alle WP in der Route löschen Route Das Drücken der Taste OK auf der Position Route löschen, > Bearbeiten aktiviert die Löschfunktion. Sicherheitshalber fragt das 6015- > Löschen GPS jedoch noch einmal: „alle WP löschen?“. Mit der Taste OK können sie das Löschen bestätigen oder mit der Taste ESC... -
Seite 24: Wettkampf Start
Technisches Manual Flytec 6015 3.4.3 Wettkampf Start Bei einem Wettkampf wird normalerweise ein Startzylinder vom Typ EXIT (Zylinder ausfliegen) oder ENTER (Zylinder einfliegen) und eine, oder mehrere mögliche Starzeiten (Startgates) vorgegeben. Bedingung für einen gültigen Start: Nach Startzeit Freigabe, wenn die Startzeit (0:00) erreicht oder überschritten ist, beim: 1. -
Seite 25: Competition Route Daten- Anzeige Bei Exit Zyl. Aufgabe
Technisches Manual Flytec 6015 3.4.3.3 Competition Route Daten- Anzeige bei Exit Zyl. Aufgabe richtige Seite Pilot innerhalb des Zylinders, Pilot ausserhalb des Zylinders, falsche Seite (Symbol blinkt) Restzeit Anzeige (Count Down) bis - 00:02:16 Startzeit 0:00, danach (+) Zeit seit v-Soll 26.0... -
Seite 26: Flugoptimierung
Technisches Manual Flytec 6015 Flugoptimierung 3.5.1 Groundspeed (Geschwindigkeit über dem Boden) Jede Sekunde errechnet der GPS-Empfänger erneut seine Position. Aus dem Abstand von diesen Positionen lässt sich die Geschwindigkeit über Grund ableiten. Aus dem Unterschied zwischen der Fluggeschwindigkeit (Airspeed) und der Geschwindigkeit über Grund lassen sich Rückschlüsse auf den Windeinfluss ziehen. -
Seite 27: Flugspeicherung (Flight-Memory) Und Flug-Analyse
Variowert grösser 1,5 m/s für mindestens 5sec. erfolgt. In jedem Fall werden jedoch auch noch einige Vorstart- Daten im Speicher des 6015 GPS abgelegt. Ein Flugende wird bei automatischer Aufzeichnung erkannt, wenn mindestens 60sec. lang weniger als 10km/h GPS-... -
Seite 28: Datenübertragung
Technisches Manual Flytec 6015 Bemerkung 2: Auch wenn das Gerät bis zu 50 Flüge speichern kann, empfehlen wir, die Flüge ⇒ ⇒ regelmässig vom Gerät auf einem PC zu sichern und danach mit Main Setup Menu Speicher Alle Fluege löschen den Flugspeicher neu zu formatieren. Dieses Vorgehen bietet Ihnen die Sicherheit, dass Sie die Daten ihrer wertvollen Flüge gespeichert haben und das Gerät immer... -
Seite 29: Neue Software-(Firmware) Ins 6015-Gps Übertragen
Wie bei vielen anderen modernen Geräten besteht die Möglichkeit die Software Version nachzurüsten (Firmware). Dadurch können Pilotenwünsche auch in Zukunft rasch realisiert werden. Die Fa. Flytec AG wird von Zeit zu Zeit Programm-Upgrades der 6015-GPS -Firmware auf ihrer Homepage ins Internet stellen, die über die Downloadfunktion vom Anwender kostenlos heruntergeladen, abgespeichert und dann ins 6015-GPS übertragen werden können. -
Seite 30: Diverses
Technisches Manual Flytec 6015 Diverses Batterien 2x Typ AA, 1.5V Alkaline oder 2x Typ AA 1.2V NiMh Akku Die Betriebsdauer mit 2 Alkaline Batterien liegt über 40 Std. Batteriestand Beim Einschalten des Gerätes wird der aktuelle Ladezustand der Batterien im Einschaltbildschirm angezeigt. -
Seite 31: Ergänzende Informationen
Technisches Manual Flytec 6015 Ergänzende Informationen Höhenmesser 9.1.1 Wie funktioniert ein Höhenmesser? Ein Höhenmesser ist eigentlich ein Barometer, denn er misst nicht direkt die Höhe, sondern den Druck (Luftdruck). Ein barometrischer Höhenmesser berechnet also die Höhe aus dem herrschenden Luftdruck der Atmosphäre. Der Luftdruck nimmt aber mit zunehmender Höhe ab. -
Seite 32: Navigation
Technisches Manual Flytec 6015 Navigation 9.2.1 Empfangsqualität eines GPS Der GPS-Empfänger kann gleichzeitig bis zu 20 Satelliten verfolgen. Um nach dem Einschalten erstmalig eine Position zu erhalten ist der Empfang von wenigstens 4 Satelliten erforderlich. Für eine gültige IGC-Aufzeichnung braucht das Gerät in jedem Fall 4 Satelliten. Im Empfänger befindet sich eine Tabelle, der Satelliten-Almanach, in dem die Umlauf- Orts- und Zeitdaten aller Satelliten in Bezug auf den Empfänger festgehalten sind. -
Seite 33: Flugspeicher Und Igc File
Technisches Manual Flytec 6015 Flugspeicher und IGC File 9.3.1 Nachweis von Flügen und Sicherheit gegen Manipulation Die Beliebtheit des dezentralen Wettbewerbs hat in den vergangenen Jahren einen kolossalen Aufschwung genommen. Inzwischen haben 26 Länder die OLC (Online Contest) Vereinbarungen anerkannt. Diese besagen, dass jeder Pilot beliebige Flüge über das Internet zur Anerkennung und Bewertung einreichen kann. -
Seite 34: Wartung Und Pflege
Ein Garantieanspruch verliert nach Wasserlandungen seine Gültigkeit. 11 Garantie Flytec leistet Gewähr dafür, dass dieses Gerät ab dem Zeitpunkt des Ersterwerbs für den Zeitraum von zwei Jahren keine Material- und Verarbeitungsfehler aufweist. Die Garantie erstreckt sich auf Fabrikationsfehler und Störungen, die ohne Verschulden des Besitzers auftreten. -
Seite 35: Anhang
Anhang Technisches Manual Flytec 6015 GPS 12 Technische Daten Höhenmesser: max. 12’000 m Auflösung 1m Variometer: analog ± 10 m/s Auflösung 0,2 m/s digital ± 300 m/s Auflösung 0,1 m/s GPS: SiRF stare III Empfänger Kompassfunktion, Geschwindigkeit, Position Geschwindigkeit ab 1 km/h Geschwindigkeit über Grund Flügelrad (optional)
