adt-audio

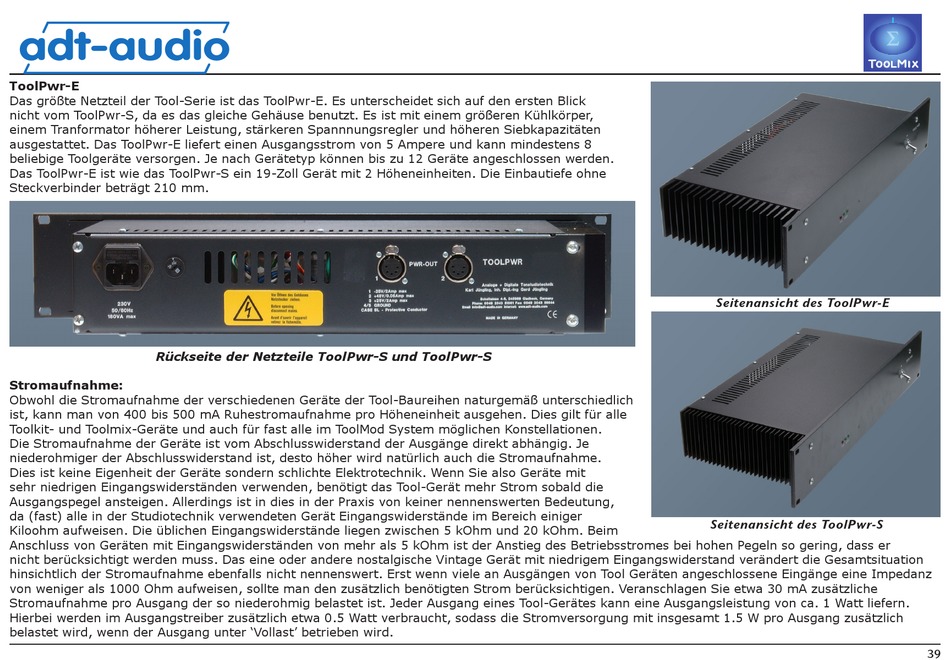

ToolPwr-E
Das größte Netzteil der Tool-Serie ist das ToolPwr-E. Es unterscheidet sich auf den ersten Blick
nicht vom ToolPwr-S, da es das gleiche Gehäuse benutzt. Es ist mit einem größeren Kühlkörper,
einem Tranformator höherer Leistung, stärkeren Spannnungsregler und höheren Siebkapazitäten
ausgestattet. Das ToolPwr-E liefert einen Ausgangsstrom von 5 Ampere und kann mindestens 8
beliebige Toolgeräte versorgen. Je nach Gerätetyp können bis zu 12 Geräte angeschlossen werden.
Das ToolPwr-E ist wie das ToolPwr-S ein 19-Zoll Gerät mit 2 Höheneinheiten. Die Einbautiefe ohne
Steckverbinder beträgt 210 mm.
Seitenansicht des ToolPwr-E
Rückseite der Netzteile ToolPwr-S und ToolPwr-S
Stromaufnahme:
Obwohl die Stromaufnahme der verschiedenen Geräte der Tool-Baureihen naturgemäß unterschiedlich
ist, kann man von 400 bis 500 mA Ruhestromaufnahme pro Höheneinheit ausgehen. Dies gilt für alle
Toolkit- und Toolmix-Geräte und auch für fast alle im ToolMod System möglichen Konstellationen.
Die Stromaufnahme der Geräte ist vom Abschlusswiderstand der Ausgänge direkt abhängig. Je
niederohmiger der Abschlusswiderstand ist, desto höher wird natürlich auch die Stromaufnahme.
Dies ist keine Eigenheit der Geräte sondern schlichte Elektrotechnik. Wenn Sie also Geräte mit
sehr niedrigen Eingangswiderständen verwenden, benötigt das Tool-Gerät mehr Strom sobald die
Ausgangspegel ansteigen. Allerdings ist in dies in der Praxis von keiner nennenswerten Bedeutung,
da (fast) alle in der Studiotechnik verwendeten Gerät Eingangswiderstände im Bereich einiger
Seitenansicht des ToolPwr-S
Kiloohm aufweisen. Die üblichen Eingangswiderstände liegen zwischen 5 kOhm und 20 kOhm. Beim
Anschluss von Geräten mit Eingangswiderständen von mehr als 5 kOhm ist der Anstieg des Betriebsstromes bei hohen Pegeln so gering, dass er
nicht berücksichtigt werden muss. Das eine oder andere nostalgische Vintage Gerät mit niedrigem Eingangswiderstand verändert die Gesamtsituation
hinsichtlich der Stromaufnahme ebenfalls nicht nennenswert. Erst wenn viele an Ausgängen von Tool Geräten angeschlossene Eingänge eine Impedanz
von weniger als 1000 Ohm aufweisen, sollte man den zusätzlich benötigten Strom berücksichtigen. Veranschlagen Sie etwa 30 mA zusätzliche
Stromaufnahme pro Ausgang der so niederohmig belastet ist. Jeder Ausgang eines Tool-Gerätes kann eine Ausgangsleistung von ca. 1 Watt liefern.
Hierbei werden im Ausgangstreiber zusätzlich etwa 0.5 Watt verbraucht, sodass die Stromversorgung mit insgesamt 1.5 W pro Ausgang zusätzlich
belastet wird, wenn der Ausgang unter 'Vollast' betrieben wird.
39
